V23026B1102B201

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 2ms 2ms 1A 125V 12V SPDT(1 Form C) 1.5KΩ 8mA 150V DIP 通孔安装 13mm*6.9mm*7.6mm
供应商型号: Q-V23026B1102B201
供应商: 期货订购
标准整包数: 2000
TE CONNECTIVITY 信号继电器 V23026B1102B201

V23026B1102B201概述


    产品简介

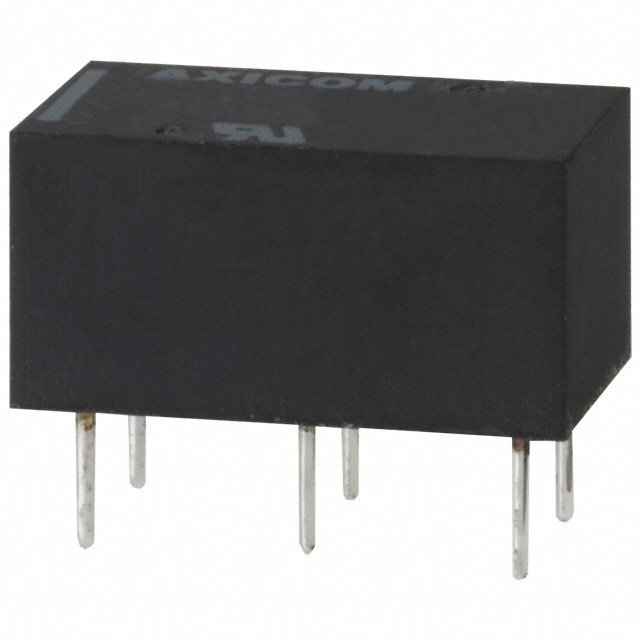

    AXICOM P1 Relay V23026
    AXICOM P1 Relay V23026 是一款多功能信号继电器,适用于各种电子设备。它主要用于汽车设备、CAN总线、安全系统、医疗设备、办公设备、测量和控制系统等领域。该继电器集成了电磁系统,能够根据不同的应用需求选择合适的型号,如单稳态(monostable)或双稳态(bistable)类型。

    技术参数


    | 参数 | 值 |

    | 触点排列 | 1 形态 C(常闭) |
    | 最大切换电压 | 125VDC, 150VAC |
    | 额定电流 | 1A |
    | 极限连续电流 | 1A(85°C时) |
    | 最大断开负载能力 | 见详细数据表 |
    | 接触材料 | 镍钯、金铑覆盖 |
    | 最小推荐接触负载 | 10mA 于 20mV |
    | 初始接触电阻 | ≤50mΩ(10mA/20mV时) |
    | 无负载操作频率 | 200次/秒 |
    | 通电/断电时间 | 最大2ms |
    | 复位/设定时间 | 最大2ms |
    | 最大弹跳时间 | 3ms |
    | 电气耐久性 |
    - 12V/10mA:典型 5 x 10^6 次操作
    - 6V/100mA:典型 1 x 10^7 次操作
    - 30V/1000mA:典型 1 x 10^4 次操作
    | 机械耐久性 | 典型 1 x 10^9 次操作 |
    | UL 接触等级 |
    - 30VDC/1A
    - 65VDC/0.46A
    - 150Vac/0.46A
    | 最大直流负载断开能力 | 见详细数据表 |
    | 磁性系统 | 极化 |
    | 线圈电压范围 | 3至24VDC |
    | 最大线圈温度 | 85°C |
    | 热阻抗 | <130K/W |
    | 接触材料 | 镍钯、金铑覆盖 |

    产品特点和优势


    1. 高灵敏度:低功耗设计,使得继电器能够在30mW到150mW之间工作,这使得其在不同应用环境中具有更高的灵活性和节能效果。
    2. 宽泛的工作电压:可以从3VDC到24VDC的线圈电压范围,提供了极大的灵活性。
    3. 优异的电气特性:初始浪涌耐受电压达到2.5kV,符合Bellcore要求,确保在高电压环境下也能稳定工作。
    4. 高可靠性:额定操作和释放电压范围明确,保证了可靠的操作和释放性能。
    5. 小体积:线圈尺寸仅为13.5x7.85mm,非常适合空间受限的应用场合。

    应用案例和使用建议


    AXICOM P1 Relay V23026 广泛应用于多种场合,例如:
    - 汽车设备:用于控制单元之间的信号传递。
    - 办公设备:控制电源开关或信号传输。
    - 测量和控制系统:通过继电器控制信号的传输。
    - 医疗设备:需要高度可靠性的信号控制。
    使用建议:
    - 在进行安装时,确保周围环境温度在规定范围内(-40°C 至 +85°C),以确保最佳工作状态。
    - 使用合适的焊接条件(参照推荐的焊接条件),以避免因焊接不当导致的产品损坏。
    - 注意线圈和接触部分的绝缘强度,确保所有接线正确无误。

    兼容性和支持


    该继电器与大多数标准模块兼容,可以方便地集成到现有的电路板设计中。厂商提供了详细的文档和支持服务,确保用户可以顺利使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器无法正常工作 | 检查接线是否正确连接,确保电压在额定范围内。 |
    | 初始接触电阻过高 | 确认焊接质量,检查接触面是否清洁且无氧化。 |
    | 机械耐久性不足 | 检查是否在高湿度或高温环境下长时间运行,调整环境条件。 |

    总结和推荐


    AXICOM P1 Relay V23026 是一款功能强大、性能可靠的信号继电器,其高灵敏度和宽泛的工作电压使其适用于多种复杂的应用环境。结合其优异的电气特性和机械特性,使其成为市场上同类产品中的佼佼者。如果您正在寻找一款可靠的继电器来提升您的电子设备性能,AXICOM P1 Relay V23026 将是一个非常理想的选择。我们强烈推荐这款产品,尤其是在对可靠性要求较高的应用场合。

V23026B1102B201参数

参数
释放时间 2ms
绝缘 -
直流线圈电压 12V
直流开关电压 125V
交流开关电压 150V
插入损耗 -
最大开关电流 1A
负载电流额定值 -
触头外形 SPDT(1 Form C)
运行时间 2ms
线圈电流 8mA
交流线圈电压 -
线圈电阻 1.5KΩ
长*宽*高 13mm*6.9mm*7.6mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

V23026B1102B201厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23026B1102B201数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY V23026B1102B201 V23026B1102B201数据手册

V23026B1102B201封装设计

查看详情并下载
Symbol
Footprint
3D Model
