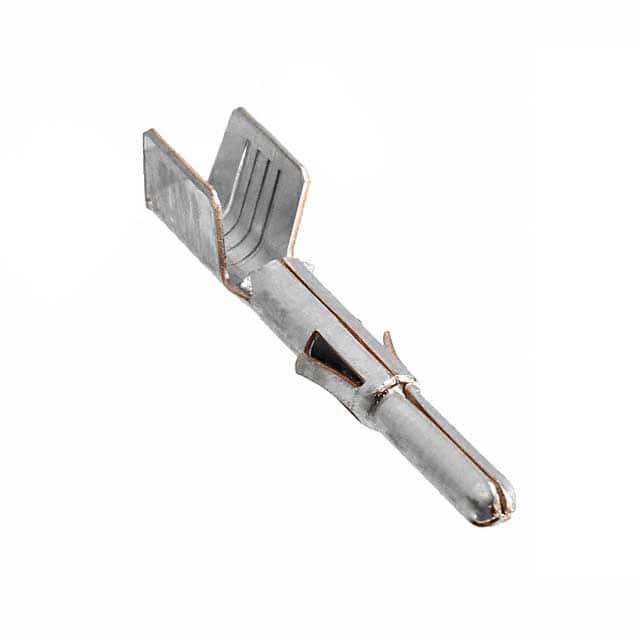

770234-3

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Connector Headers and PCB Receptacles 压接 锡 10-12 AWG 压入式 23.36mm(长度)*4.44mm(高度)
供应商型号: JY-770234-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 770234-3

770234-3概述

    5.0 mm Power Key Connectors (5.0 PKC) 技术手册

    产品简介


    5.0 mm Power Key Connectors (5.0 PKC) 是一种专门用于电源电路连接的电线到板端子。这些连接器特别适用于家用电器,特别是燃气设备。连接器的设计紧凑,拥有四个不同颜色的键位类型,能够防止误配对,提升装配效率。其紧凑设计使得其非常适合空间有限的应用场合,而四种不同的键位类型有助于减少采购和库存控制的复杂性。

    技术参数


    - 额定电压: 300 VAC(不包括接头尾部圆角空间)
    - 最大电流: 10A(使用16 AWG线缆且使用2个接触点时)
    - 工作温度范围: -30°C 至 +105°C
    - 适用线缆: 24-16 AWG
    - 适用PCB厚度: 1.6 mm

    产品特点和优势


    - 紧凑设计: 19.4 mm 的接合高度使其适合紧凑空间。
    - 双锁板设计: 双锁板提供完全接触装载,确保可靠连接。
    - 防错位: 带有明显的点击声,确保插入正确;双锁板和防护墙确保触点不易缠绕。
    - 抗气泡设计: 设计可排除封装过程中产生的气泡。
    - 认证: 获得UL和CSA认证,保证产品质量和安全标准。

    应用案例和使用建议


    - 家用电器: 特别适合于燃气设备和其他家用电器的电源连接。
    - 组装效率: 新的键位机制提高了组装效率并防止误配对。
    - 优化建议: 在安装时应注意线缆长度以保证热量传导,从而提高系统的电流承载能力。

    兼容性和支持


    - 兼容性: 与不同类型的软壳和其他相关电子元件兼容。
    - 支持: 通过联系工具辅助中心(TAC)获得技术支持和购买相关信息。

    常见问题与解决方案


    - 问题: 如何处理组装错误?
    - 解决方案: 使用正确的键位类型,参照快速参考图表选择合适的部分编号。
    - 问题: 如何确保接触可靠性?
    - 解决方案: 检查双锁板状态,确保正确装配。
    - 问题: 热量管理如何优化?
    - 解决方案: 适当选择线缆直径和长度,确保足够的热导出。

    总结和推荐


    5.0 mm Power Key Connectors (5.0 PKC) 在设计上考虑到了紧凑性和可靠性,特别是在家用电器如燃气设备中的应用。其独特的键位机制不仅提升了装配效率,还增强了系统稳定性。考虑到其高安全标准和认证,强烈推荐在需要高可靠性的电源连接场合使用。对于需要高效装配和紧凑空间设计的项目,这些连接器无疑是最佳选择。

770234-3参数

参数
触头镀层厚度 -
类型 Connector Headers and PCB Receptacles
线规 10-12 AWG
触头镀层
触头端接 压接
长*宽*高 23.36mm(长度)*4.44mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

770234-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

770234-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 770234-3 770234-3数据手册

770234-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.4317
100+ ¥ 2.1073
库存: 33
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.43
直接购买
加入购物车
