165012

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 蓝色U型接线端子 绝缘端子, 4.17mm螺栓, 6.4mm宽, 最小线规1mm², 最大线规2.6mm²
供应商型号: U-165012
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 铲形端子 165012

165012概述


    产品简介

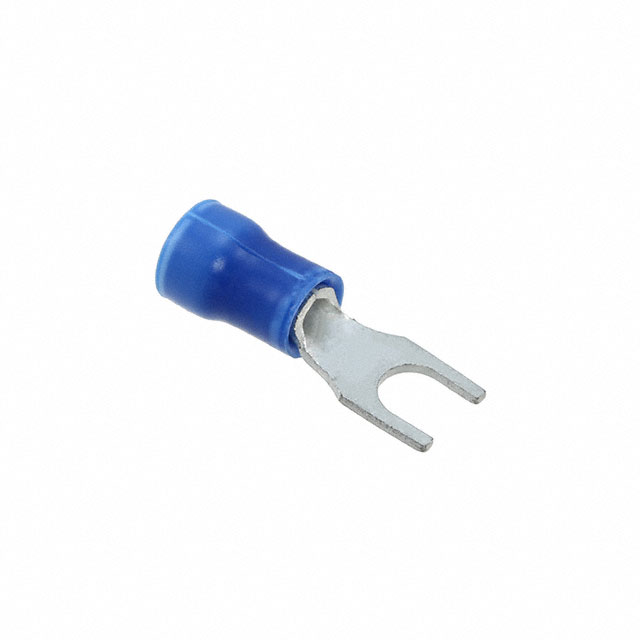

    产品名称:PLASTI-GRIP Spade Tongue Terminal
    产品类型:叉形端子
    主要功能:用于连接电线到螺栓接头(如#8/M4螺栓),提供稳定可靠的电气连接。
    应用领域:广泛应用于电力系统、工业自动化设备、交通运输、家用电器等领域。

    技术参数


    - 适用导线尺寸:16 - 14 AWG
    - 螺栓直径:4.3 mm (0.171 in)
    - 产品重量:0.185 g
    - 舌片厚度:0.79 mm (0.031 in)
    - 整体长度:20.83 mm (0.82 in)
    - 绝缘材料直径范围:3.05 - 4.95 mm (0.12 - 0.195 in)
    - 电压等级:600 V
    - 操作温度范围:105°C (221°F)
    - 包装数量:1000个/盒

    产品特点和优势


    - 材料特性:使用锡镀层,具有良好的导电性和抗腐蚀性。
    - 设计结构:闭口端子设计,确保良好的电气接触。
    - 安装便捷:直插式设计便于快速安装和拆卸。
    - 机械强度:具备出色的机械强度,适用于恶劣的工作环境。
    - 绝缘支持:部分绝缘设计,减少短路风险,提高安全性。
    - 兼容性强:广泛兼容各种铜基材料和镀锡材料的电线。

    应用案例和使用建议


    应用场景:
    - 电力系统:用于配电盘、断路器箱内连接电线。
    - 工业自动化设备:用于电机控制系统的布线。
    - 家用电器:用于电冰箱、洗衣机等家电设备的内部布线。
    使用建议:
    - 确保所使用的电线直径在产品规定的范围内,以确保最佳的电气连接效果。
    - 在安装过程中注意检查绝缘层的完整性和连接的紧密度,以避免松动导致的安全隐患。
    - 建议定期进行检查和维护,确保长期可靠的运行。

    兼容性和支持


    - 兼容性:与#8/M4螺栓接头兼容,适用于铜基材料和镀锡材料的电线。
    - 支持和服务:如有任何问题,请联系技术支持热线 +1 800 522 6752。

    常见问题与解决方案


    - 问题:如何确认端子的安装是否正确?
    - 解决方案:确保端子完全插入至螺栓接头,且电线已牢固固定。可通过手动摇动端子来检测连接是否稳固。
    - 问题:绝缘层损坏如何处理?
    - 解决方案:更换新的端子,以保证绝缘层的完整性和安全性。

    总结和推荐


    综上所述,PLASTI-GRIP Spade Tongue Terminal 是一款高性能的叉形端子,具有优良的电气特性和机械强度,适用于多种应用场景。它不仅操作简单、安装方便,还具有出色的耐用性和可靠性。建议在电力系统、工业自动化设备及家用电器等领域广泛使用。如果你正在寻找一款性能可靠、质量稳定的叉形端子,这款产品无疑是一个理想的选择。

165012参数

参数
长*宽*高 20mm(长度)*6.35mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

165012厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

165012数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 165012 165012数据手册

165012封装设计

查看详情并下载
Symbol
Footprint
3D Model
