5205733-7

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: 外壳尺寸为 1 的 PCB D-Sub AMPLIMITE 插头组件。这些零件的中心线间距为 2.74mm,采用垂直 PCB 安装方向。工作温度范围为 -55-105°C。
供应商型号: H-5205733-7
供应商: Heilind
标准整包数: 17

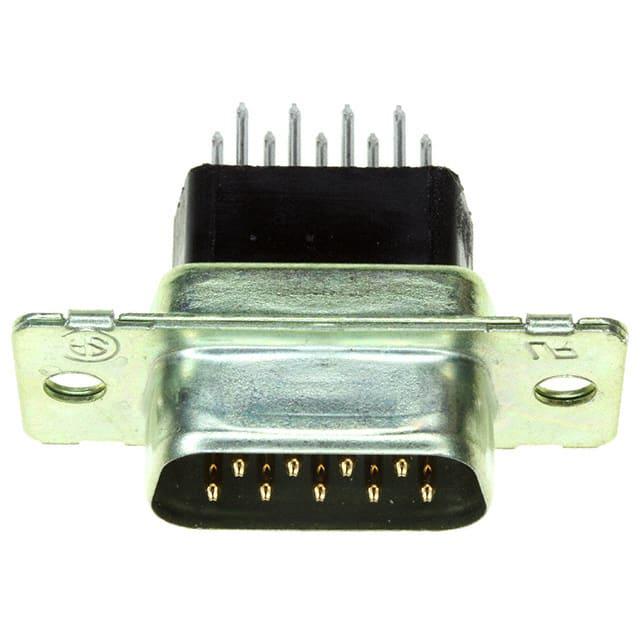

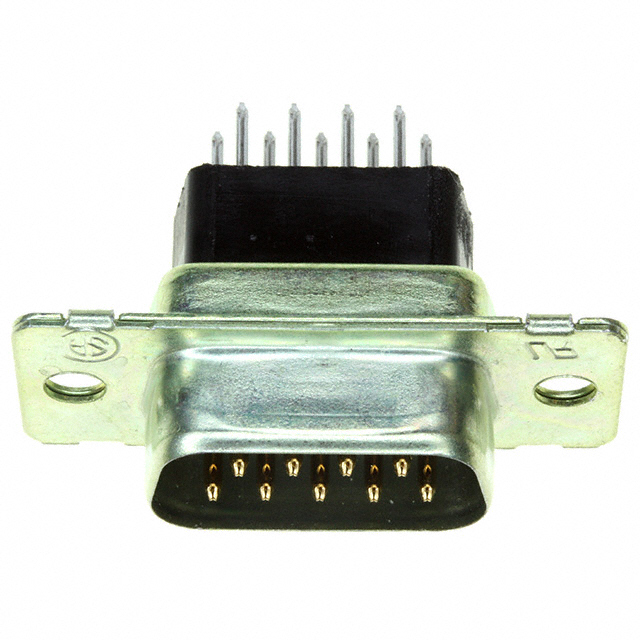

TE CONNECTIVITY D-Sub 连接器 5205733-7

5205733-7概述


    产品简介


    本产品是一款板对板连接器,型号为5205733-7,属于AMPLITMITE HD-20系列。它适用于印刷电路板(PCB)上的D-Sub连接器,广泛应用于工业控制、通信设备、医疗设备及计算机系统等领域。该连接器具有2行排列,共9个位置,中心线间距为2.74毫米,壳体尺寸为1号壳。

    技术参数


    - 基本参数:
    - 位置数量:9
    - 行数:2
    - 中心线间距:2.74毫米(0.108英寸)
    - 壳体尺寸:1号壳
    - 连接方式:垂直安装
    - 电气特性:
    - 接触面积镀层材料:金、金闪镀层
    - 接触基底材料:黄铜
    - 接触电流承载能力:最大6安培
    - 终端方法:通过孔焊接
    - 终端尾部长度:4.78毫米(0.188英寸)
    - 机械特性:
    - 机构附着:无
    - 焊接能力:波峰焊至265℃
    - 使用条件:
    - 操作温度范围:-55°C至105°C(-67°F至221°F)
    - 尺寸:1.57毫米(0.062英寸)和2.36毫米(0.093英寸)厚度
    - 行间距:2.84毫米(0.112英寸)
    - 认证与合规:
    - UL阻燃等级:UL 94V-0
    - 符合欧盟RoHS指令
    - 符合中国RoHS 2指令
    - 不含REACH SVHC物质

    产品特点和优势


    该连接器采用了全金属外壳设计,壳体材料为钢,且提供了锌镀层,提高了抗腐蚀性。其接触材料采用黄铜并镀有金层,保证了良好的导电性和抗磨损性。此外,该连接器还具有较强的电流承载能力和优秀的耐温性能,能够在极端环境下稳定工作。这些特点使得它非常适合在工业自动化、通信设备等需要高可靠性的应用场景中使用。

    应用案例和使用建议


    应用案例:在某自动化控制系统中,此连接器用于连接控制板与主板之间的信号传输,确保系统的稳定运行。由于其具备优异的机械和电气特性,该连接器能够在复杂多变的工作环境中保持长期可靠的连接。
    使用建议:在安装过程中,应注意保持连接器与印刷电路板的垂直度,以确保最佳的接触效果。另外,考虑到高温焊接可能对连接器造成损害,建议采用适当的焊接技术和冷却措施来保护连接器。

    兼容性和支持


    该连接器可与同系列的其他产品兼容,如配套的插座(TE Part #1-534206-7)和其他相关配件。同时,厂商提供了丰富的技术支持和售后服务,包括电话支持(+1 800 522 6752),在线文档和技术支持等。

    常见问题与解决方案


    - 问题:如何正确安装该连接器?
    - 解答:首先确认连接器与PCB的垂直度,然后按照焊接指南进行操作,注意保持焊接温度不超过265°C。
    - 问题:在什么条件下该连接器能够正常工作?
    - 解答:该连接器可在-55°C至105°C的温度范围内稳定工作,建议查阅具体的应用指南以获取详细的操作条件。
    - 问题:连接器是否符合RoHS和REACH标准?
    - 解答:是的,该连接器符合欧盟RoHS、中国RoHS和REACH标准,详情请参考相关文档。

    总结和推荐


    综上所述,该型号为5205733-7的板对板连接器凭借其卓越的设计、广泛的适用性和优良的性能表现,非常适合应用于工业自动化、通信设备和医疗设备等要求较高的领域。其高可靠性、优良的电气特性和广泛的温度适应性使其在市场上具有很高的竞争力。强烈推荐使用该产品以提升您的电子设备的整体性能。如果您在使用过程中遇到任何问题,可随时联系厂商获取专业的技术支持。

5205733-7参数

参数
外壳材料 Steel,Yellow Chromate Plated Zinc
针脚数 9pin
类型 Male Pins,Plug
颜色 黑色
端接 焊盘
额定电流 6A
排数 2
触头镀层
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

5205733-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5205733-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 5205733-7 5205733-7数据手册

5205733-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
17+ $ 5.7545 ¥ 47.9353
51+ $ 4.8411 ¥ 40.3264
102+ $ 4.6921 ¥ 39.0848
187+ $ 4.621 ¥ 38.4928
255+ $ 4.621 ¥ 38.4928
库存: 58
起订量: 17 增量: 0
交货地:
最小起订量为:17
合计: ¥ 814.9
