首页  >  产品百科  >  W58-XB1A4A-15

W58-XB1A4A-15

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 热断路器, W58 系列, 15A, 1 极
供应商型号: ET-1651008
供应商: 海外现货
标准整包数: 1

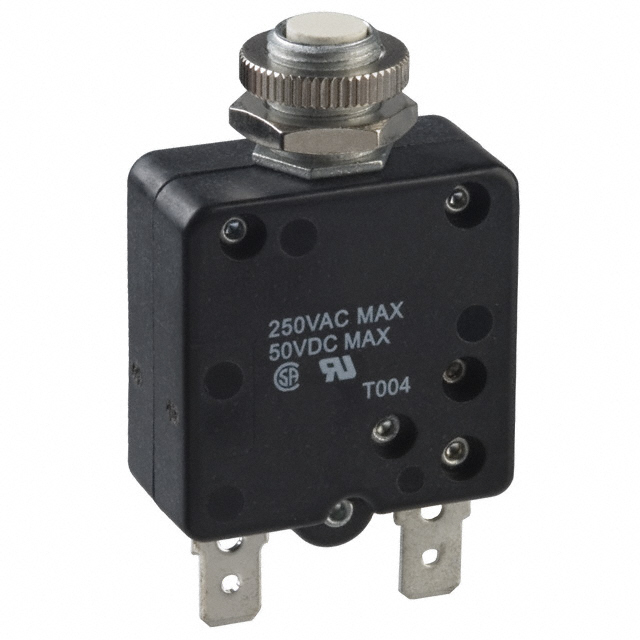

TE CONNECTIVITY 断路器 W58-XB1A4A-15

W58-XB1A4A-15概述

    W58 Series Thermal Circuit Breaker

    1. 产品简介


    产品类型: 热式断路器(Thermal Circuit Breaker)
    主要功能: 提供过载保护和短路保护,能够在电路出现异常电流时自动切断电源以防止损坏或火灾。
    应用领域:
    - 家用电器
    - 工业控制设备
    - 汽车电子
    - 办公设备

    2. 技术参数


    | 参数 | 值 |

    | 额定电流范围 | 0.5A 至 30A |
    | 过载脱扣时间曲线 | 见图表 |
    | 最高操作电压 | 50V DC, 250V AC |
    | 绝缘强度 | 超过1,500伏 RMS |
    | 短路容量 | 2,000A(50V DC),1,000A(250V AC) |
    | 最大电阻值 | 见数据表 |
    | 重量 | 小于1.5盎司(约42.5克) |

    3. 产品特点和优势


    - 自动复位: 不可手动脱扣,具有可靠的自动复位功能。
    - 过载保护: 十倍额定电流下能复位。
    - 环境适应性强: 可承受10g冲击和10g振动,工作温度范围宽。
    - 安装简便: 支持螺钉或压接端子连接,可选配塑料或金属安装套管。

    4. 应用案例和使用建议


    应用案例:
    - 在家用电器如洗衣机、冰箱中作为过载保护装置。
    - 在工业环境中用于电机、驱动系统中的过载保护。
    使用建议:
    - 在选择型号时,确保其额定电流符合实际应用需求。
    - 安装时应避免高温环境,确保散热良好。
    - 定期检查并维护以确保长期可靠运行。

    5. 兼容性和支持


    - 兼容性: 适用于各种标准接线方式,例如螺钉接线或压接接线。
    - 技术支持: 提供详尽的技术资料及代理商支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 断路器频繁跳闸 | 检查负载是否超出额定电流 |
    | 无法复位 | 检查是否有机械故障,如卡滞 |
    | 安装后立即跳闸 | 检查是否安装不当或电压过高 |

    7. 总结和推荐


    总结:
    W58系列热式断路器具有良好的过载保护能力和高可靠性,其设计合理且易于安装,适用于多种应用场景。其独特的按钮指示和自动复位功能进一步提升了使用的便捷性和安全性。
    推荐:
    强烈推荐给需要高效过载保护的应用场景,特别是家用电器、工业设备等领域。购买前请详细阅读技术手册,确保选择适合实际应用的产品型号。

W58-XB1A4A-15参数

参数
照明
断路器类型 热敏式
执行器类型 按下重置
额定电流 15A
极数 1
额定电压-AC 250V
额定电压-DC 50V
照明电压-标称值 -
长*宽*高 34.93mm*16.76mm*34.93mm
安装方式 面板安装
零件状态 在售
包装方式 托盘

W58-XB1A4A-15厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W58-XB1A4A-15数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W58-XB1A4A-15 W58-XB1A4A-15数据手册

W58-XB1A4A-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.5492
10+ $ 8.5694
20+ $ 7.8368
50+ $ 7.6281
100+ $ 7.0463
200+ $ 6.7722
400+ $ 5.9982
1200+ $ 5.976
2000+ $ 5.0538
库存: 1987
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 9.54
