PRDDA1-16F-BB000

产品分类: 翘板开关
厂牌: TE CONNECTIVITY
产品描述: On-Off DPST >100000 >6000 16A DPST 卡入式安装,按扣安装,面板安装
供应商型号: 506-PRDDA1-16F-BB000
供应商: Mouser
标准整包数: 1

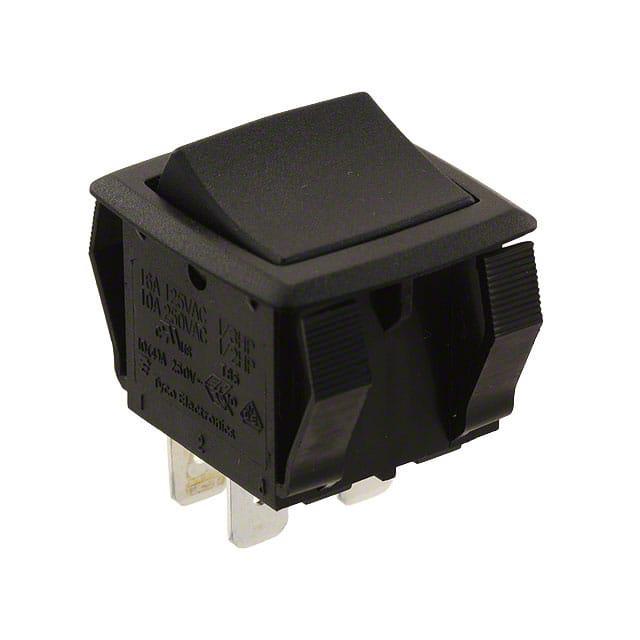

TE CONNECTIVITY 翘板开关 PRDDA1-16F-BB000

PRDDA1-16F-BB000概述


    产品简介


    Power Rocker开关系列
    型号:F21、F22、F23、F24
    系列:PRA、PRB、PRD
    产品类型: 本系列包含单极和双极的电源转换开关,适用于工业应用及一般家用电器。这些开关具有多种配置和功能选项,包括单色或双色按钮、灯窗照明、LED照明等,以适应不同的需求。
    主要功能:
    - 用于控制设备的开/关状态。
    - 具备高电流承载能力(最高16A)和电压承载能力(最高250V AC)。
    - 提供多种标记选项和功能,如半透明按钮、LED照明等。
    应用领域:
    - 家用电器
    - 工业控制面板
    - 机械设备
    - 任何需要可靠开关的地方

    技术参数


    PRA系列
    - 电流: 16A @ 125V AC (1/3 HP), 10A @ 250V AC (1/2 HP)
    - 双极规格: 7A @ 125V AC, 6A @ 250V AC
    - 单极规格: 6(3)A @ 250V, 10A @ 125V
    - 浪涌电流: 50A / 3ms (电容负载)
    - 接触电阻(初始): <50毫欧姆
    - 绝缘电阻(初始): >100兆欧姆
    - 耐压强度(初始): >1000V AC, 1分钟
    - 电气寿命: >6000次操作
    - 电压降:< 100毫伏
    - 机械寿命: >100,000次操作
    - 操作力: 系列PRA:最小150克,最大650克;系列PRB:最小300克,最大700克;系列PRD:最小850克,最大1250克
    - 外壳材料: 尼龙6/6,UL 94V-2等级
    - 端子材料: 银镀铜合金
    PRB系列
    - 电流: 16A @ 125V AC (1/3 HP), 10A @ 250V AC (1/2 HP)
    - 双极规格: 7A @ 125V AC, 6A @ 250V AC
    - 操作力: 最小300克,最大700克
    - 面板切口尺寸: 0.54英寸 x 1.09英寸 (13.8毫米 x 27.6毫米)
    PRD系列
    - 电流: 16A @ 125V AC (1/3 HP), 10A @ 250V AC (1/2 HP)
    - 双极规格: 7A @ 125V AC, 6A @ 250V AC
    - 操作力: 最小850克,最大1250克
    - 面板切口尺寸: 1.00英寸 x 1.09英寸 (25.4毫米 x 27.6毫米)

    产品特点和优势


    - 全面的产品线: 单极或双极的开关,适用于三种不同尺寸的面板切口。
    - 易于安装: 采用快速插拔式安装。
    - 耐用性强: 设计能够承受高达100,000次的操作。
    - 防尘设计: 防止灰尘进入开关内部。
    - 多种颜色选项: 提供双色和全色按钮选择,以及灯窗和LED灯选项。
    - 成本效益: 价格具有竞争力,适合大批量采购。

    应用案例和使用建议


    应用案例:
    1. 家电控制: 在家用电器如空调、冰箱等设备中作为开/关控制器。
    2. 工业控制面板: 在工厂自动化系统中用于操作各种机器设备。
    3. 医疗设备: 在手术室等环境中,用于控制设备的开启和关闭。
    使用建议:
    - 选型建议: 根据实际电流需求选择合适的电流等级。例如,对于高功率设备,可以选择16A的型号。
    - 安装建议: 为了确保最佳性能,应按照制造商的安装指南进行安装,确保开关紧固到位,避免松动导致的安全隐患。
    - 维护建议: 定期清洁开关表面,防止灰尘积累,确保良好的接触性能。

    兼容性和支持


    - 兼容性: 这些开关可以与大多数标准面板尺寸兼容,适用范围广。
    - 技术支持: 厂商提供全方位的技术支持和售后服务,包括技术咨询、故障诊断等服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关触点接触不良 | 清洁接触面,确保无灰尘或腐蚀物 |
    | 开关无法正确切换 | 检查安装是否稳固,如有必要请重新安装 |
    | LED灯不亮 | 检查电源连接,确认灯泡和接线无误 |

    总结和推荐


    总结:
    - 主要优点: Power Rocker开关系列提供了广泛的选择,具备高可靠性、易用性和成本效益,适用于多种应用场景。
    - 推荐: 对于需要高可靠性和多功能的开/关控制解决方案的应用场合,这款Power Rocker开关系列是理想的选择。我们强烈推荐这一系列产品给需要高品质、高性能开关的应用客户。
    通过结合以上各方面信息,可以看出,Tyco Electronics的Power Rocker开关系列是一款值得信赖的产品,无论是从性能还是从使用方便性来看,都是市场上的一流选择。

PRDDA1-16F-BB000参数

参数
开关功能 On-Off
指示颜色 -
开关配置 DPST
触点样式 DPST
电流额定值 16A
电气寿命 >6000
机械寿命 >100000
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

PRDDA1-16F-BB000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

PRDDA1-16F-BB000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 翘板开关 TE CONNECTIVITY PRDDA1-16F-BB000 PRDDA1-16F-BB000数据手册

PRDDA1-16F-BB000封装设计

查看详情并下载
Symbol
Footprint
3D Model
