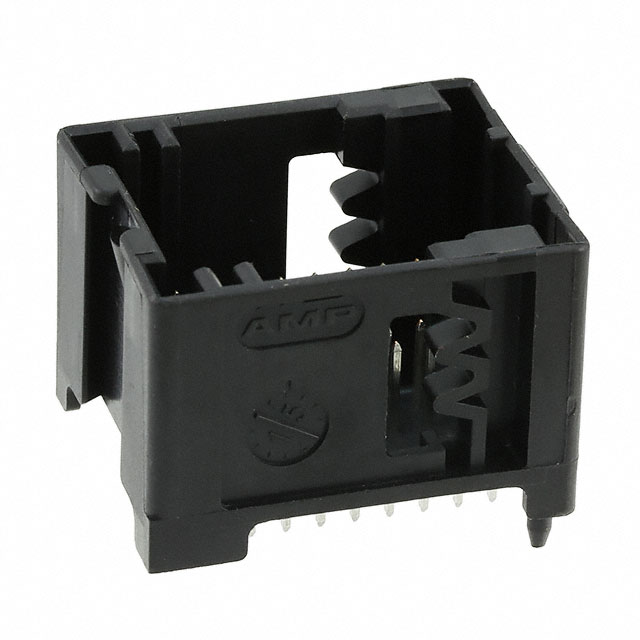

953118-1

厂牌: TE CONNECTIVITY
产品描述: Friction Lock,Header 2.54mm 4 40pin 锡 黑色 通孔安装 31.2mm(长度)*25.9mm(高度)
供应商型号: AV-A-AMP9531181
供应商: Avnet
标准整包数: 432
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 953118-1

953118-1概述

    高质量文章:垂直式插针连接器技术手册

    产品简介


    本文介绍了型号为953118-1的垂直式插针连接器(PCB Mount Header)。这款连接器适用于板对板连接,具有40个位置和2.54毫米中心线间距,可完全封装。它通过焊接固定到印刷电路板(PCB)上,采用锡镀层,并且有黑色外壳。该连接器广泛应用于信号传输领域,如通信设备、工业自动化系统等。

    技术参数


    - 产品类型:垂直式插针连接器(PCB Mount Header)
    - 连接方式:板对板(Wire-to-Board)
    - 位置数量:40个位置
    - 中心线间距:2.54毫米(0.1英寸)
    - 连接系统:信号连接器(Signal Header)
    - 连接器形状:矩形
    - 插针类型:完全封装(Fully Shrouded)
    - 插针镀层:锡
    - 安装方式:通孔焊接(Through Hole - Solder)
    - 包装:托盘(Tray),每包432个
    - 电压规格:额定电压架构12伏特,工作电压12伏直流电
    - 工作温度范围:-40℃至85℃(-40℉至185℉)
    - 电气特性:接触面积0.63毫米,接触类型为插片(Tab)
    - 机械特性:带有锁定接口(Mating Retention Type Locking Interface)

    产品特点和优势


    953118-1型号的连接器具有以下独特功能和优势:
    - 完全封装:增强电气隔离和抗干扰能力,确保可靠的数据传输。
    - 高可靠性:通孔焊接确保稳定连接,适合工业级应用。
    - 宽工作温度范围:能够在极端环境中保持正常工作,适用于各种恶劣条件下的应用。
    - 低卤素含量:符合REACH和RoHS标准,环境友好,适用于现代电子产品。

    应用案例和使用建议


    应用案例:
    此连接器广泛应用于通信设备和工业自动化系统。例如,在一个工厂自动化系统中,它用于连接多个传感器和执行器,以实现高效的信号传输和控制。
    使用建议:
    - 确保连接器与匹配的插座正确对接,以避免短路或其他电气故障。
    - 在安装过程中,要严格按照制造商的指南进行焊接,确保良好的电气连接。
    - 定期检查连接器,确保其稳固性并及时更换损坏部件。

    兼容性和支持


    该连接器与多种TE Connectivity的产品兼容,具体型号见“兼容部分”。此外,TE Connectivity提供了详尽的技术支持和售后服务,确保用户在使用过程中得到充分的帮助和支持。

    常见问题与解决方案


    - 问题1:插针无法顺利插入插座。
    - 解决办法:检查插针和插座是否有物理损伤或变形,必要时更换新的连接器。
    - 问题2:连接不稳定。
    - 解决办法:确保焊接过程正确无误,重新检查焊接点,必要时重新焊接。
    - 问题3:工作温度超过规定范围。
    - 解决办法:在极端环境下使用适当的散热措施或选择更适合的连接器型号。

    总结和推荐


    953118-1型号的垂直式插针连接器在设计和性能方面表现出色,具备高度的可靠性和广泛的适用性。它不仅能够满足信号传输的需求,还特别适合在工业级和恶劣环境条件下使用。因此,我们强烈推荐使用该产品。
    如果您有任何疑问或需要技术支持,请拨打支持电话 +1 800 522 6752。

953118-1参数

参数
额定电流 -
排数 4
颜色 黑色
触头镀层 - 配接
防护等级 -
类型 Friction Lock,Header
间距-配接 2.54mm
触头镀层厚度 - 配接 -
针脚数 40pin
长*宽*高 31.2mm(长度)*25.9mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,散装,托盘
