570371-000

厂牌: TE CONNECTIVITY
产品描述: Circular MIL Spec Strain Reliefs & Adapters
供应商型号: N-570371-000
供应商: 云汉优选
标准整包数: 1

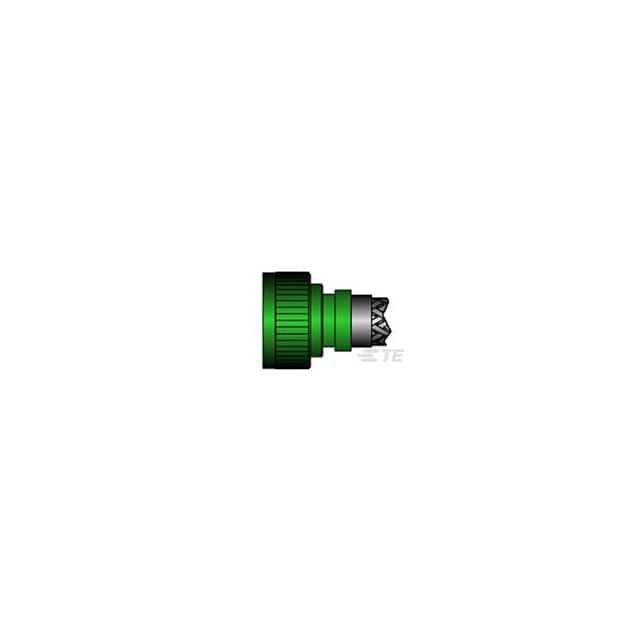

TE CONNECTIVITY 圆形连接器-后壳和电缆夹 570371-000

570371-000概述

    高质量文章:电子元器件产品技术手册

    产品简介


    TE Connectivity(泰科电子)提供广泛的适配器产品系列,适用于多种工业应用,包括航空航天、船舶和公共交通等领域。这些适配器设计精良,以满足高可靠性需求。其中,Tinel-Lock和旋锁适配器是其亮点。这些适配器具有低剖面、高强度、形状记忆合金屏蔽终止装置,可适应各种线缆直径和屏蔽配置。Tinel-Lock适配器特别适合轻型航空应用,能够承受高低温循环。

    技术参数


    - 型号:MIL-C-5015 (MS3100)
    - 类型:固态适配器(固定)
    - 尺寸:最小尺寸为0.438英寸,最大尺寸为2.062英寸
    - 工作温度范围:-65°C至+150°C
    - 电气性能:电阻<2.5毫欧
    - 耐振动测试:通过MPS-103标准3.3.4测试要求
    - 抗冲击测试:通过MPS-103标准3.3.5测试要求
    - 拉拔测试:电缆滑移<0.125英寸
    - 屏蔽保持力测试:电阻<2.5毫欧
    - 连接螺纹强度:无可见损坏
    - 外部弯矩测试:无可见损坏

    产品特点和优势


    - Tinel-Lock适配器:使用Raychem品牌的Tinel环进行屏蔽终端,提供低剖面、高强度、形状记忆合金屏蔽终端装置,具备多种尺寸以适应不同的电缆直径和屏蔽配置。
    - 轻量级:适合需要轻量化的航空应用。
    - 卓越的屏蔽效果:360度屏蔽,抵抗振动、温度循环和腐蚀。
    - 易于维修:采用Boot和屏蔽回滚技术进行维修。

    应用案例和使用建议


    案例:
    - 航空航天领域:用于飞机内部布线系统,满足严格的电磁兼容(EMC)要求。
    - 海洋应用:在舰船上使用,保证高可靠性。
    使用建议:
    - 在安装前,请检查适配器的规格是否符合所需的应用需求。
    - 使用工具(如热风枪和扭矩扳手)正确安装适配器,确保与热缩模具件配合良好。

    兼容性和支持


    - 兼容性:Tinel-Lock适配器可兼容MIL-C-5015、MIL-C-26482等标准接口。
    - 支持:TE提供详细的安装程序和文档支持,包括安装说明书和图纸。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装时适配器无法旋转 | 确认旋锁是否拧紧到正确的扭矩值。 |
    | 屏蔽层开裂 | 检查电缆屏蔽层是否正确安装并确保Tinel环正确就位。 |
    | 连接器接触不良 | 检查适配器接口与电缆连接是否紧密且符合要求。 |

    总结和推荐


    总体而言,TE Connectivity的适配器产品,尤其是Tinel-Lock适配器,具有出色的性能和多功能性。它们广泛应用于航空航天、船舶和公共交通等多个行业,适合对可靠性要求极高的场合。我们强烈推荐使用这些适配器,以确保系统的稳定性和长期可靠性。

570371-000参数

参数
螺丝尺寸 -
电缆开口 -
类型 Circular MIL Spec Strain Reliefs & Adapters
颜色 -
镀层 -
材料 -
电缆出口 -
零件状态 在售
包装方式 散装

570371-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

570371-000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器-后壳和电缆夹 TE CONNECTIVITY 570371-000 570371-000数据手册

570371-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 47.9544 ¥ 407.6124
6+ $ 45.732 ¥ 388.722
12+ $ 44.4414 ¥ 377.7519
23+ $ 43.5846 ¥ 370.4691
库存: 30
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 1222.83
