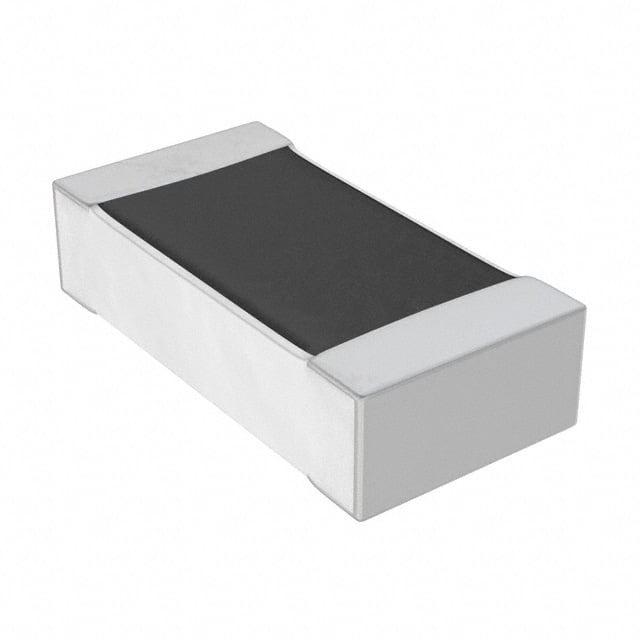

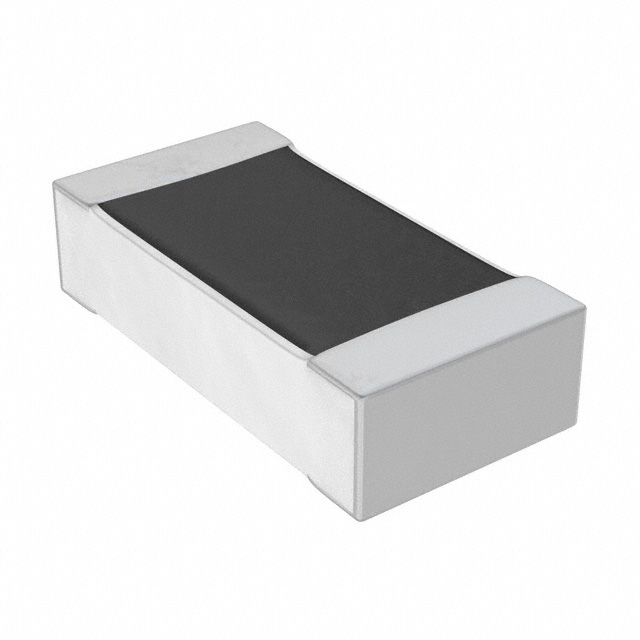

CPF0603B1R24E1

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 1.24Ω ±0.1% 62.5mW ±25ppm/℃ 0603 贴片安装 1.55mm*800μm*550μm
供应商型号: 3579101
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 贴片电阻 CPF0603B1R24E1

CPF0603B1R24E1概述

    Thin Film Precision Resistors CPF系列技术手册

    产品简介


    Thin Film Precision Resistors CPF系列是一系列高稳定性精密贴片电阻,涵盖多种功率等级及不同尺寸规格。这些电阻广泛应用于通讯、工业控制、仪器仪表以及医疗等领域,能够提供极其精准的电阻值,并且具有出色的温度系数和长期稳定性。它们的主要功能是为电子设备提供精确稳定的电阻值,在需要高精度和稳定性的场合下表现出色。

    技术参数


    1. 芯片尺寸与额定功率
    - 0201芯片
    - 额定功率:0.03125W(@70°C)
    - 电阻范围:49.9Ω至4.99KΩ
    - 允许误差:0.1%,0.5%,1%
    - 温度系数:25 ppm/°C 或 50 ppm/°C
    - 0402芯片
    - 额定功率:0.063W(@70°C)
    - 电阻范围:4.99Ω至511KΩ
    - 允许误差:0.05%,0.1%,0.5%,1%
    - 温度系数:15 ppm/°C 或 25 ppm/°C 或 50 ppm/°C
    - 0603芯片
    - 额定功率:0.063W(@70°C)
    - 电阻范围:4.7Ω至511KΩ
    - 允许误差:0.05%,0.1%,0.5%,1%
    - 温度系数:15 ppm/°C 或 25 ppm/°C 或 50 ppm/°C
    - 0805芯片
    - 额定功率:0.1W(@70°C)
    - 电阻范围:4.7Ω至2MΩ
    - 允许误差:0.05%,0.1%,0.5%,1%
    - 温度系数:15 ppm/°C 或 25 ppm/°C 或 50 ppm/°C
    - 1206芯片
    - 额定功率:0.125W(@70°C)
    - 电阻范围:4.7Ω至2.49MΩ
    - 允许误差:0.05%,0.1%,0.5%,1%
    - 温度系数:15 ppm/°C 或 25 ppm/°C 或 50 ppm/°C
    - 1210芯片
    - 额定功率:0.25W(@70°C)
    - 电阻范围:4.7Ω至2.49MΩ
    - 允许误差:0.05%,0.1%,0.5%,1%
    - 温度系数:15 ppm/°C 或 25 ppm/°C 或 50 ppm/°C
    - 2010芯片
    - 额定功率:0.25W(@70°C)
    - 电阻范围:4.7Ω至3MΩ
    - 允许误差:0.05%,0.1%,0.5%,1%
    - 温度系数:15 ppm/°C 或 25 ppm/°C 或 50 ppm/°C
    - 2512芯片
    - 额定功率:0.5W(@70°C)
    - 电阻范围:4.7Ω至3MΩ
    - 允许误差:0.05%,0.1%,0.5%,1%
    - 温度系数:15 ppm/°C 或 25 ppm/°C 或 50 ppm/°C
    2. 其他特性
    - 最大工作电压:25V到150V
    - 绝缘电阻:>9999 MΩ
    - 稳定性:0.5%
    - 工作温度范围:-55°C至+155°C

    产品特点和优势


    1. 高精度与稳定性
    CPF系列贴片电阻具备出色的精度(低至0.05%)和温度稳定性(低至15 ppm/°C),这使其成为对精度要求极高的应用的理想选择。
    2. 广泛的应用范围
    从最小的0201芯片到最大的2512芯片,CPF系列提供了多种尺寸,以适应不同的应用需求,例如通讯、工业控制、仪器仪表和医疗等领域。
    3. 良好的环境耐受性
    这些电阻通过了严格的环境测试,如温度循环测试、高温暴露测试和高湿负荷测试,确保其在恶劣环境下的可靠性。

    应用案例和使用建议


    CPF系列电阻非常适合应用于对精度要求较高的电路设计中。例如,在高性能模拟信号处理系统中,高精度的电阻可以保证信号处理的一致性和准确性。对于医疗设备中的电路板,这种电阻同样能提供稳定的阻值,确保设备的可靠运行。
    使用建议:
    - 在使用过程中,尽量避免超出最大工作电压和温度范围。
    - 根据具体的应用需求选择合适的芯片尺寸和精度等级。
    - 注意在焊接过程中保持适当的焊接温度,避免过热损坏电阻。

    兼容性和支持


    CPF系列电阻的外形设计符合标准规范,能够兼容大多数现有的电路板和焊接工艺。TE Connectivity提供了详尽的技术支持文档和在线帮助资源,包括电子邮件、电话和在线聊天支持。

    常见问题与解决方案


    - Q: 电阻的标称值与实际值不符怎么办?
    A: 首先确认是否超出了允许误差范围,如果确实在允许误差范围内,则属于正常现象。如有疑问,可联系技术支持。
    - Q: 电阻在高温环境下工作时性能下降?
    A: 检查是否超过了最大工作温度范围,并检查是否有其他环境因素影响。确保安装时遵循最佳实践以减少温度影响。

    总结和推荐


    CPF系列电阻凭借其高精度、高稳定性以及广泛的适用范围,适用于多种高要求的应用场景。无论是通讯、工业控制还是医疗设备,这些电阻都能展现出卓越的性能。因此,强烈推荐在需要高精度和高稳定性的应用中选用CPF系列电阻。
    如果您有任何技术疑问或需要进一步的支持,请访问TE Connectivity官方网站获取更多帮助。

CPF0603B1R24E1参数

参数
电阻值 1.24Ω
精度 ±0.1%
额定功率 62.5mW
温度系数 ±25ppm/℃
长*宽*高 1.55mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
