首页  >  产品百科  >  52955-3

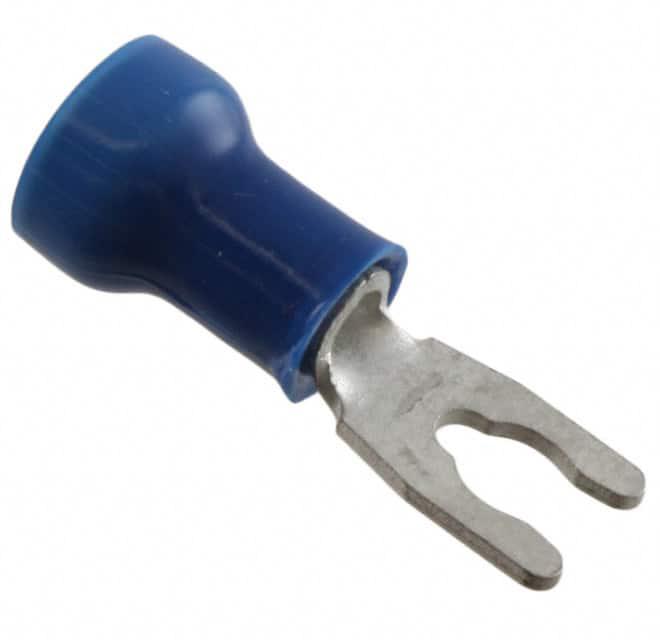

52955-3

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: Spring Spade Terminal 14-16AWG Brass Blue 21.84mm Tin T/R
供应商型号: 52955-3
供应商: 云汉优选
标准整包数: 2500
TE CONNECTIVITY 端子 - 铲形端子 52955-3

52955-3概述


    产品简介


    基本介绍
    本文将介绍一款型号为52955-3的弹簧叉形端子(Spring Spade Terminal),适用于16至14 AWG电线。该产品采用闭口式桶体设计,具有直角出线方式,并采用镀锡处理。该终端采用PLASTI-GRIP材料制成,广泛应用于工业、汽车和家电等多个领域。

    技术参数


    电气特性
    - 电压等级: 600 V
    - 电线范围: 16-14 AWG(约2050 - 5180 CMA)
    - 端子直径: 3.56 mm (0.14 in)
    - 绝缘厚度: 6.35 mm (0.25 in),绝缘直径范围为3.81 mm - 6.35 mm (0.15 in - 0.25 in)
    - 舌片厚度: 0.79 mm (0.031 in)
    - 产品长度: 21.84 mm (0.86 in)
    工作环境
    - 操作温度范围: 105 °C (221 °F)

    产品特点和优势


    独特功能和优势
    - 封闭式桶体设计: 确保良好的机械稳定性和电接触性。
    - 直角出线方式: 方便安装且减少空间占用。
    - 镀锡处理: 增强耐腐蚀性,延长使用寿命。
    - PLASTI-GRIP材料: 高强度和耐用性。
    - 适用于多种电线基材: 包括铜和镀锡铜,满足广泛的电气连接需求。

    应用案例和使用建议


    实际应用场景
    该终端常用于工业自动化系统、汽车电器和家用电器等领域,确保电气连接的可靠性。例如,在汽车发动机舱内,该终端可以用于高压线路的可靠连接。
    使用建议
    - 正确选择电线尺寸: 根据实际需求选择合适尺寸的电线,避免过载或接触不良。
    - 严格遵守操作规范: 在安装过程中确保绝缘层的完整性和正确接线方式。
    - 定期检查和维护: 定期检查连接部位是否松动或损坏,以保持最佳性能。

    兼容性和支持


    兼容性
    该终端可与铜基电线及镀锡铜电线兼容。此外,它还可以与TE Connectivity的其他产品如CRIMP-HT系列的电线引脚和螺母进行配合使用。
    支持和维护
    TE Connectivity提供全面的技术支持,如需要帮助,可拨打 +1 800 522 6752联系客服。此外,产品页面上提供了详细的安装指南和技术文档,方便用户参考。

    常见问题与解决方案


    常见问题及解决方法
    1. 问题: 终端接触不良
    - 解决方法: 检查电线绝缘层是否完整,确保正确的安装和接线方式。

    2. 问题: 接头过热
    - 解决方法: 检查负载情况,确保没有过载;同时检查安装是否正确,避免松动或接触不良。

    总结和推荐


    综合评估
    52955-3弹簧叉形端子凭借其优秀的机械稳定性和电接触性能,适用于广泛的工业和家用电器应用。其封闭式桶体设计、直角出线方式以及镀锡处理使其在市场上具备显著的竞争优势。总的来说,这款终端是高要求应用的理想选择。
    是否推荐
    鉴于其优良的性能和广泛应用,强烈推荐使用这款52955-3弹簧叉形端子。无论是对于工业自动化还是家用电器领域,这款产品都能提供可靠的电气连接保障。

52955-3参数

参数
长*宽*高 21.84mm*6.35mm*6.35mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

52955-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

52955-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 52955-3 52955-3数据手册

52955-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 1.5992
5000+ ¥ 1.5654
10000+ ¥ 1.5047
库存: 2500
起订量: 2500 增量: 7500
交货地:
最小起订量为:2500
合计: ¥ 3998
直接购买
加入购物车
