32446

产品分类: 端子 - 刀式端子
厂牌: TE CONNECTIVITY

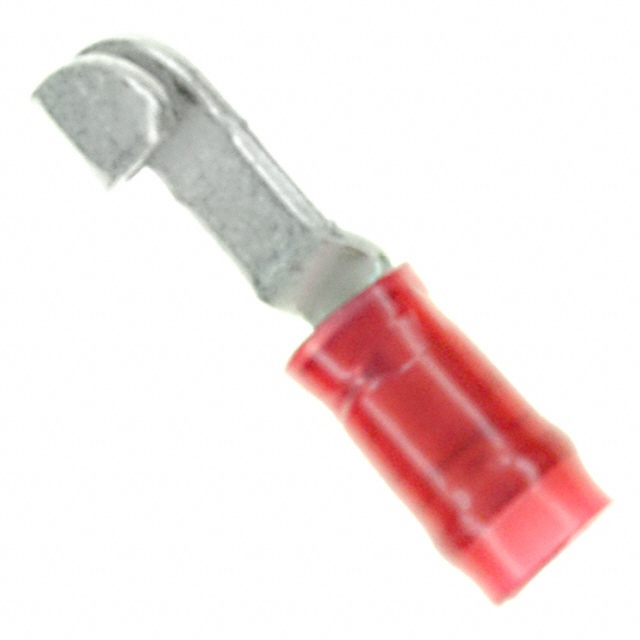

产品描述: TE Connectivity 电线接头连接器, PIDG 系列, 刀剥离 , 22→ 16 awg线规, 22.3mm总长, 红色
供应商型号: TS-32446
供应商: 海外现货
标准整包数: 10
TE CONNECTIVITY 端子 - 刀式端子 32446

32446概述


    产品简介


    PIDG(Plug-in Disconnect Ground)是用于电源连接和断开的重要电子元件。它们主要用于电线连接的固定和保护,特别是在工业电气系统、汽车电子设备和各种电器设备中广泛应用。PIDG通过提供稳定的机械连接和良好的电气连接,确保电路的可靠性和安全性。本产品主要型号为32446,适用于22至16 AWG(American Wire Gauge)的电线尺寸范围,即0.26至1.65平方毫米的导线面积,以及0.561至3.26千圆周密尔(kcmil)的电线尺寸。

    技术参数


    - 适用电线尺寸:0.26 – 1.65 mm² (22 – 16 AWG)
    - 兼容绝缘直径:最大3.56毫米(0.14英寸)
    - 绝缘支持:带绝缘支持
    - 镀层材料:锡(Tin)
    - 绝缘材料:尼龙(Nylon)
    - 最大操作温度:105°C(221°F)
    - 包装方式:散装件(Loose Piece),每包1000个
    - 绝缘选项:部分绝缘
    - 外壳颜色:红色(Red)

    产品特点和优势


    PIDG 32446的主要特点是其稳定可靠的连接能力和广泛的适用性。由于其独特的设计,它可以轻松安装并支持多种不同规格的电线。此外,锡镀层提高了产品的耐腐蚀性和导电性能,延长了使用寿命。产品采用尼龙材料,具有优良的机械强度和耐高温性能,可以在恶劣环境中保持稳定。这使得PIDG 32446成为许多工业和消费电子设备中的首选部件。

    应用案例和使用建议


    PIDG 32446在各类电气系统中都有广泛应用。例如,在工业控制系统中,这些终端用于连接传感器和执行器,以确保信号传输的稳定性和可靠性。在汽车制造过程中,PIDG用于连接电池和其他电力系统组件,提高整体系统的稳定性。对于用户来说,正确的选择和安装方法非常重要。在选择时,应确保所选规格与电线尺寸相匹配;在安装过程中,应注意使用合适的工具进行压接,以确保稳固连接。

    兼容性和支持


    PIDG 32446与多种电子元器件和设备兼容,尤其适用于各种电气连接场景。此外,制造商提供了丰富的技术支持和服务,包括详细的安装指南和使用说明。如有任何疑问或需要进一步的帮助,可以拨打客服电话+1 800 522 6752寻求帮助。

    常见问题与解决方案


    1. 如何选择合适的PIDG型号?
    - 应根据实际使用的电线尺寸选择相应的PIDG型号。查看手册上的电线尺寸表,确保所选型号能够满足需求。
    2. 如何正确安装PIDG?
    - 使用专门的手动压接工具进行压接。确保压接工具设置正确,并且在压接前检查导线是否符合规格要求。
    3. PIDG在高湿度环境下能否正常工作?
    - PIDG的尼龙材料具有良好的抗湿性能。然而,在极端潮湿环境中,建议采取额外的防护措施,如添加防水套管。

    总结和推荐


    综上所述,PIDG 32446是一款高性能、多功能的电子元件,适用于多种电气连接场合。它不仅具备优良的技术参数和广泛的兼容性,还拥有良好的客户支持服务。如果您正在寻找一种可靠的电子元件来提升您的电气系统的性能,PIDG 32446无疑是值得推荐的选择。无论是工业控制还是汽车电子,这款产品都能为您提供出色的解决方案。

32446参数

参数
长*宽*高 22.03mm(长度)*5.16mm(宽度)
安装方式 导线安装
零件状态 在售
包装方式 盒装,散装

32446厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

32446数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 刀式端子 TE CONNECTIVITY 32446 32446数据手册

32446封装设计

查看详情并下载
Symbol
Footprint
3D Model
