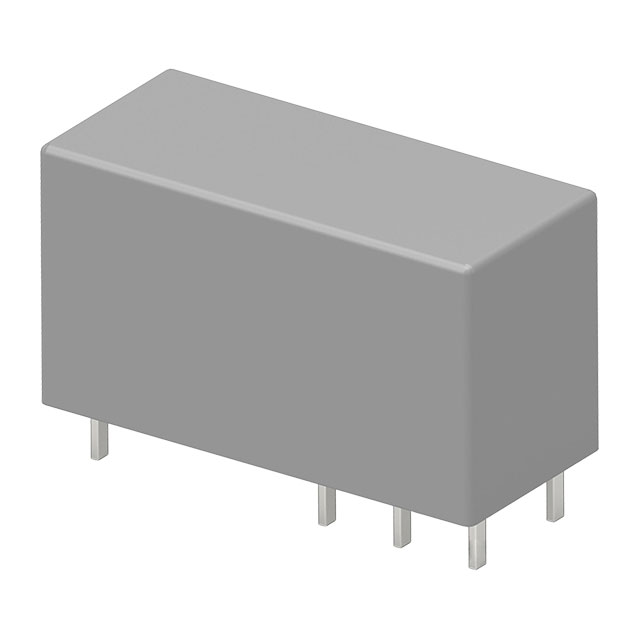

7-1393239-2

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述: Power Relay 6VDC 16A SPDT(29mm 12.7mm 15.7mm) THT
供应商型号: N-7-1393239-2
供应商: 云汉优选
标准整包数: 20
TE CONNECTIVITY 其他开关 7-1393239-2

7-1393239-2概述

    SCHRACK Power PCB Relay RT1 技术手册解析

    1. 产品简介


    SCHRACK Power PCB Relay RT1 是一款通用型功率继电器,具有单稳态磁路系统。这款继电器的设计目的是用于电力控制应用,如工业自动化、机械设备控制等。它配备有0.4瓦的直流线圈,阻值为90欧姆,符合UL标准的F级线圈绝缘等级。

    2. 技术参数


    以下是SCHRACK Power PCB Relay RT1 的主要技术规格:
    - 线圈特性
    - 额定功率:0.4 瓦
    - 阻值:90 欧姆
    - 额定电压:6 VDC
    - 线圈绝缘等级:UL Class F
    - 绝缘电压:接点与线圈之间初始耐压为5000 Vrms,接点间初始耐压为1000 Vrms
    - 接触器特性
    - 接触方式:SPDT-CO(单极双掷常开)
    - 最大接通电流:30 安培
    - 最大断开电流:16 安培
    - 最大负载电压:400 VAC
    - 额定负载电压:250 VAC
    - 接点电流:16 安培
    - 重量:14 克
    - 物理特性
    - 尺寸:宽 12.7 毫米,长 29 毫米,高 15.7 毫米
    - 清晰度:接点与线圈之间的绝缘距离为10毫米
    - 机械结构:印刷电路板安装,焊接引脚连接
    - 工作条件
    - 环境温度范围:最高85摄氏度
    - 电流类型:直流电
    - 焊接工艺:波峰焊至265摄氏度

    3. 产品特点和优势


    SCHRACK Power PCB Relay RT1 具备多种优势:
    - 可靠性高:UL认证的F级绝缘等级确保了线圈的高可靠性。
    - 广泛适用:适用于多种工业应用,支持高达30安培的接通电流。
    - 耐用性强:接点材料为AgSnO2,具有优良的导电性和耐磨性。
    - 便捷安装:采用PCB安装设计,方便在电路板上快速安装和布线。

    4. 应用案例和使用建议


    SCHRACK Power PCB Relay RT1 主要应用于需要频繁开关控制的应用中,例如机械设备控制、工业自动化、家电控制系统等。在使用过程中,需要注意以下几点建议:
    - 热管理:在高环境温度下使用时,要注意散热以防止过热导致的失效。
    - 正确选择电压:根据负载需求选择合适的电压等级,避免过度运行导致过载损坏。
    - 接线规范:严格按照电路设计进行接线,确保线圈与接点的正确连接,避免短路或其他电气故障。

    5. 兼容性和支持


    SCHRACK Power PCB Relay RT1 与同类产品具有良好的兼容性,如表中所示,存在其他多个型号与之兼容。此外,SCHRACK还提供了丰富的技术支持和售后服务,如电话咨询(+1 800 522 6752)和官网资料下载等。

    6. 常见问题与解决方案


    在使用SCHRACK Power PCB Relay RT1 过程中,可能会遇到以下常见问题及其解决方案:
    - 问题一:继电器响应延迟
    - 解决方案:检查线圈供电电压是否稳定,确保电源无波动。
    - 问题二:接点磨损严重
    - 解决方案:更换高耐磨性的接点材料或降低开关频率。
    - 问题三:继电器不动作
    - 解决方案:确认线圈是否有电流通过,检查电路连接和继电器安装情况。

    7. 总结和推荐


    综上所述,SCHRACK Power PCB Relay RT1 在性能参数和应用领域方面表现出色,特别适用于需要高可靠性和耐用性的场合。其紧凑的设计和易于安装的特点使得它在众多工业应用场景中都有广阔的应用前景。强烈推荐该产品给需要高性能功率继电器的工程师和技术人员使用。

7-1393239-2参数

参数
开关功能 -
开关配置 -
电流额定值 -
电压额定值 -
电气寿命 -
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

7-1393239-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

7-1393239-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 7-1393239-2 7-1393239-2数据手册

7-1393239-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ $ 3.5192 ¥ 32.9045
80+ $ 3.3578 ¥ 31.3954
200+ $ 3.264 ¥ 30.5184
库存: 359
起订量: 40 增量: 20
交货地:
最小起订量为:40
合计: ¥ 1316.18
