5-103958-2

厂牌: TE CONNECTIVITY
产品描述: 泰科电子 IDC连接器, AMPMODU MTE系列, 母座, 3路, 2.54mm节距, 电缆安装
供应商型号: N-5-103958-2
供应商: 云汉优选
标准整包数: 72
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 5-103958-2

5-103958-2概述

    #

    产品简介

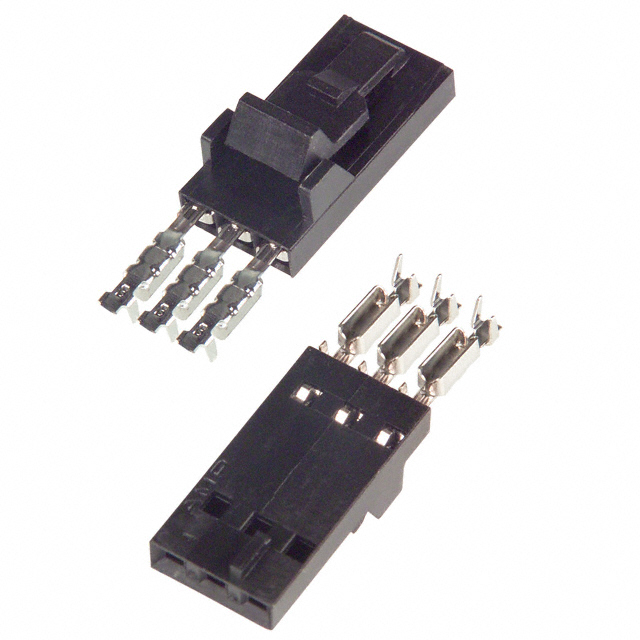

    AMPMODU MTE 连接器组件:3 位置 2.54 毫米中心线压接/绝缘位移连接器
    本款 AMPMODU MTE 连接器组件是一款适用于电路板与导线之间连接的连接器,特别设计用于信号传输。它具有三个接触点,采用压接/绝缘位移(IDC)连接方式,适用于多种工业应用场合。该连接器是AMP MODU系列的一部分,以其可靠性高、安装简便而著称。

    技术参数


    基本信息
    - 产品类型: 连接器组件
    - 连接器类型: 接收端
    - 接触类型: 插座
    - 中心线间距: 2.54毫米(0.1英寸)
    - 行数: 1
    - 位置数: 3
    电气特性
    - 最大接触电流: 3安培
    - 绝缘电阻: 5000兆欧
    - 介电强度: 600伏交流电
    - 接触电阻: 15毫欧
    - 操作电压: 267伏
    物理特性
    - 主体颜色: 黑色
    - 连接器长度: 60.96毫米(2.4英寸)
    - 连接器高度: 6.73毫米(0.265英寸)
    - 适用绝缘直径范围: 1.37毫米(0.054英寸)
    - 电线尺寸: 0.12至0.4平方毫米
    工作条件
    - 操作温度范围: -65°C 至 105°C(-85°F 至 221°F)
    其他标准
    - UL阻燃等级: UL 94V-0
    - 欧盟RoHS指令合规: 符合2011/65/EU号指令
    - 欧盟ELV指令合规: 符合2000/53/EC号指令
    - 中国RoHS指令合规: 符合第32号令2016年要求

    产品特点和优势


    这款AMP MODU MTE连接器组件具备以下优势:
    - 压接/绝缘位移连接方式:提供高效、可靠的导线连接,无需额外焊接,简化安装过程。
    - 高电流容量:最高可达3安培,适用于高功率应用。
    - UL认证:通过UL 94V-0阻燃测试,确保安全可靠。
    - 广泛的操作温度范围:能够在极端环境下稳定工作。
    - 合规性:符合国际和国内的多项环保标准,适合全球市场销售。

    应用案例和使用建议


    应用案例
    这款连接器被广泛应用于各种电子产品,例如:
    - 通信设备:如MIMO天线、无线路由器等
    - 工业控制系统:控制面板与主控板之间的连接
    - 家用电器:空调、洗衣机等家电内部线路连接
    使用建议
    - 选择合适的电线尺寸:根据需要选择合适的电线大小,确保最佳电流传输效率。
    - 注意散热:在高负载情况下使用时,应注意散热,以避免过热。
    - 正确安装:严格按照安装指南进行操作,确保所有连接可靠且安全。

    兼容性和支持


    该连接器组件可与其他相关的AMP MODU配件和工具配套使用,如EXTRACTION RESET(工具编号843477-1),这有助于提高整体系统的一致性和兼容性。此外,如果用户需要更多技术支持或信息查询,可以拨打+1 800 522 6752获取帮助。

    常见问题与解决方案


    常见问题
    1. 接触不良
    2. 连接松动
    解决方案
    1. 检查连接器插针是否完好无损:如有损坏,及时更换新的连接器组件。
    2. 确保安装时接触面清洁:避免污物影响连接质量。
    3. 适当调整螺丝或其他紧固装置:确保连接稳固。

    总结和推荐


    综上所述,AMP MODU MTE 连接器组件凭借其优良的设计和高可靠性,在信号传输领域表现卓越。它的宽泛操作温度范围、高电流容量及各种认证使其成为多种工业应用的理想选择。我们强烈推荐此款连接器组件,特别是在需要高效可靠连接的场合。对于正在寻找高性能连接解决方案的工程师和技术人员来说,这是个理想的选择。

5-103958-2参数

参数
排数 1
类型 Latch Lock,Receptacle
间距 2.54mm
触头镀层
颜色 黑色
触头镀层厚度 760nm
电缆端接 IDC
线规 22-26 AWG
针脚数 3pin
长*宽*高 60.96mm(长度)*5.08mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 管装

5-103958-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-103958-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 5-103958-2 5-103958-2数据手册

5-103958-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
288+ $ 0.5406 ¥ 4.5951
576+ $ 0.515 ¥ 4.3775
1152+ $ 0.4998 ¥ 4.2483
2160+ $ 0.4896 ¥ 4.1616
3168+ $ 0.4794 ¥ 4.0749
5112+ $ 0.4386 ¥ 3.7281
10152+ $ 0.4182 ¥ 3.5547
库存: 18784
起订量: 288 增量: 72
