ROX5SSJ2K4

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 2.4KΩ ±5% 5W ±350ppm/℃ 通孔安装 17.5mm(长度)
供应商型号: 3229916
供应商: 海外现货
标准整包数: 10
TE CONNECTIVITY 通孔电阻 ROX5SSJ2K4

ROX5SSJ2K4概述

    ROX5SSJ2K4 技术手册及使用指南

    1. 产品简介

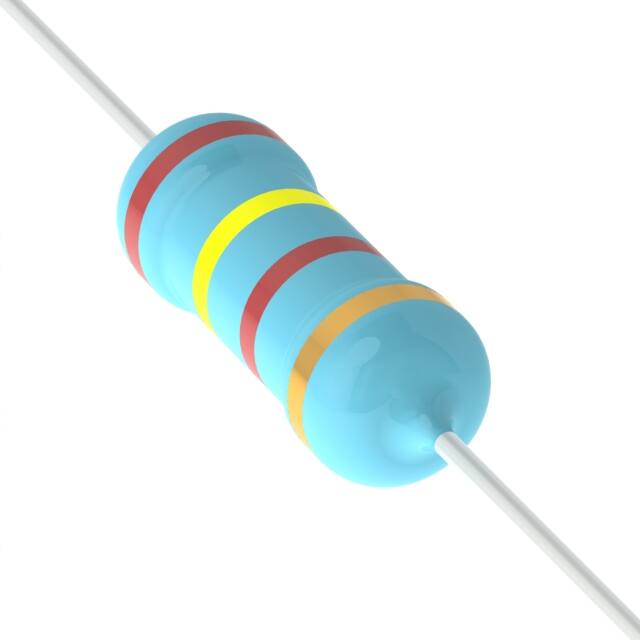

    ROX5SSJ2K4 是一款通用型金属氧化膜电阻,适用于广泛的电子应用。该电阻具备5瓦的功率额定值、2.4千欧姆的阻值以及5%的容差等级。它采用轴向引线设计,并具有铜端子,尺寸为17.5 x 6.5毫米。这些特点使得它在通过孔插装(THD)应用中表现出色,适用于消费电子、工业控制和通信设备等多种领域。

    2. 技术参数


    - 阻值: 2.4千欧姆(Ω)
    - 电阻类别: 1kΩ 至 1MΩ
    - 功率额定值: 5瓦特(W)
    - 工作电压: 500伏特(V)
    - 温度系数: ±350 ppm/°C
    - 容差: 5%
    - 元件类型: 金属氧化膜
    - 配置: 单电阻
    - 引脚类型: 轴向引线
    - 端子材料: 铜
    - 尺寸: 17.5 x 6.5毫米
    - 包装方式: 子弹盒包装
    - 认证: 符合欧盟RoHS、ELV指令,低卤素,REACH标准

    3. 产品特点和优势


    ROX5SSJ2K4 具有多种优点,使其在电子应用中非常受欢迎。它的主要优势包括:
    - 高功率处理能力: 5瓦特的高功率处理能力使其适用于各种功率密集的应用场合。
    - 优异的温度稳定性: ±350 ppm/°C的温度系数保证了其在宽温范围内仍能保持良好的精度和稳定性。
    - 机械可靠性: 轴向引线设计和铜端子增强了其机械稳定性,确保长期使用的可靠性。
    - 环保合规性: 该电阻符合多项环保标准,如RoHS、ELV和REACH,满足全球范围内的法规要求。

    4. 应用案例和使用建议


    ROX5SSJ2K4 广泛应用于消费电子、工业控制和通信设备等领域。以下是一些常见的应用场景和使用建议:
    - 消费电子: 在电视机、音响系统等消费电子产品中,用于信号处理和电源管理。
    - 工业控制: 在自动化控制系统中,作为反馈电路的关键组件。
    - 通信设备: 在基站和网络设备中,用于滤波和调谐电路。
    使用建议:
    - 确保在电路设计中留有足够的散热空间,以防止因过热导致的损坏。
    - 在焊接过程中,确保焊接温度不超过265°C,以避免对电阻造成损害。

    5. 兼容性和支持


    ROX5SSJ2K4 可与其他标准电阻和相关设备轻松配合使用。泰科电子(TE Connectivity)提供详尽的技术支持和售后服务,帮助用户解决可能遇到的问题。此外,还有一些与其兼容的系列产品,如ROX系列的其他型号,以及一系列相关的插件式组件,详见下表:
    | TE Part # | 描述 |

    | 9-2176412-3 | 5W XSM M/OX 5% 36K |
    | 2-2176412-0 | 5W XSM M/OX 5% 33R |
    | 6-2176412-3 | 5W XSM M/OX 5% 2K0 |
    | 6-2176412-1 | 5W XSM M/OX 5% 1K6 |

    6. 常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题: 电阻在高温环境下工作不稳定。
    - 解决方案: 检查电路的散热设计,增加散热片或改善通风条件。

    - 问题: 电阻值偏离设定值。
    - 解决方案: 确认焊接工艺是否正确,检查是否有虚焊或短路现象。

    7. 总结和推荐


    ROX5SSJ2K4 是一款高性能的通用型金属氧化膜电阻,适用于各种高要求的应用场景。它具有高功率处理能力、优秀的温度稳定性和环保合规性,使其在市场上具备强大的竞争力。根据上述分析,强烈推荐这款产品,尤其是对于需要高可靠性和精确度的项目。
    如果您有任何疑问或需要进一步的技术支持,请联系我们的客户服务热线 +1 800 522 6752。

ROX5SSJ2K4参数

参数
电阻值 2.4KΩ
精度 ±5%
额定功率 5W
温度系数 ±350ppm/℃
长*宽*高 17.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

ROX5SSJ2K4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

ROX5SSJ2K4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY ROX5SSJ2K4 ROX5SSJ2K4数据手册

ROX5SSJ2K4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.6814
100+ ¥ 1.5521
500+ ¥ 1.4486
1000+ ¥ 1.4227
2500+ ¥ 1.4227
5000+ ¥ 1.3969
10000+ ¥ 1.3969
25000+ ¥ 1.3969
库存: 1234
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 16.81
