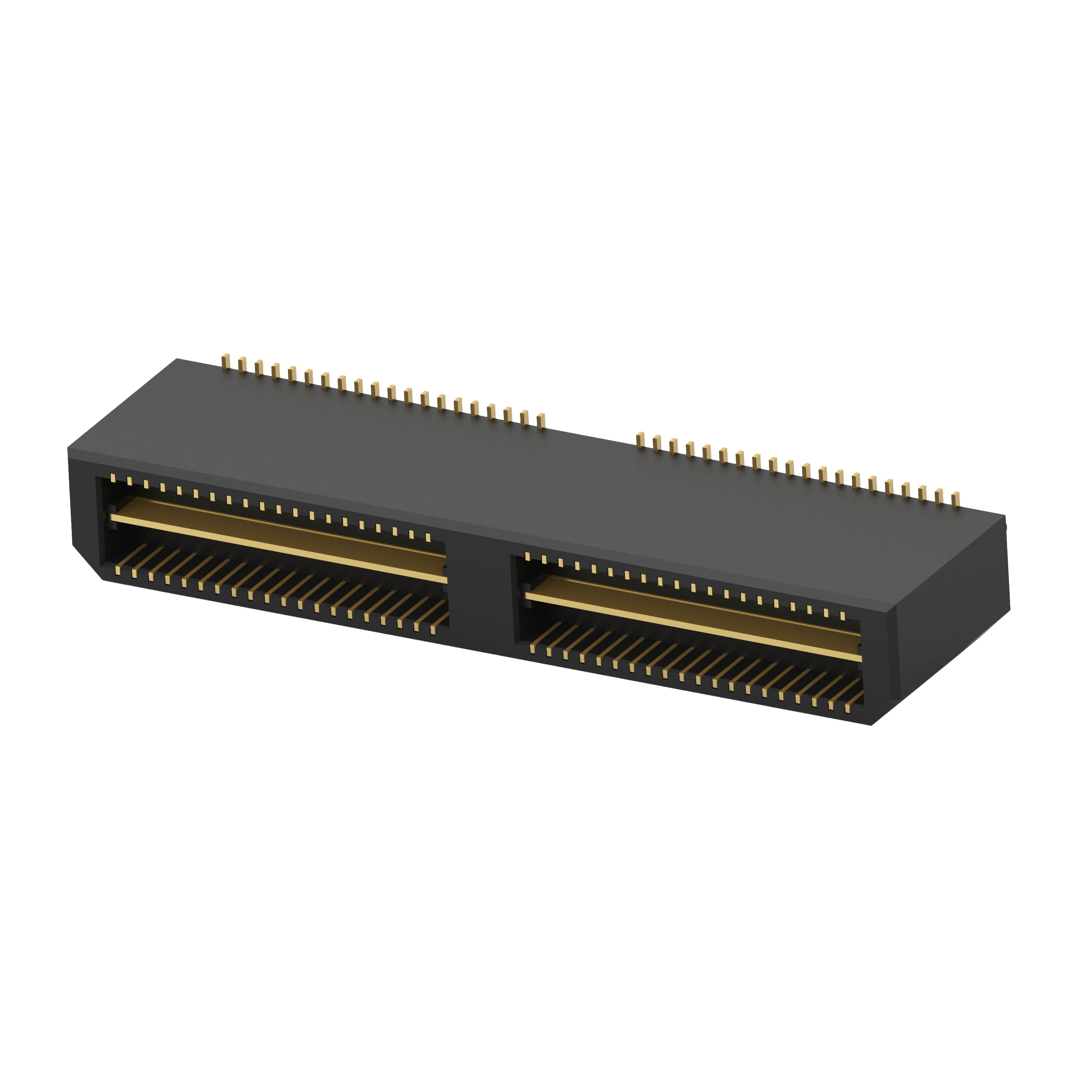

2-1658015-2

厂牌: TE CONNECTIVITY
产品描述: Outer Shroud Contacts,Plug 800μm 2 80pin 11mm 10.27mm 250nm 金 贴片安装
供应商型号: 2-1658015-2-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 2-1658015-2

2-1658015-2概述

    PCB Mount Header, Vertical, Board-to-Board 技术手册

    1. 产品简介


    PCB Mount Header, Vertical, Board-to-Board 是一种适用于电路板之间连接的垂直式插头,由TE Connectivity公司制造。它提供80个位置的连接点,间距为0.8毫米(0.031英寸)。该产品采用表面贴装技术,支持信号和电源传输,并且符合欧盟及中国相关的环保法规标准。这款插头具备高可靠性,适用于需要紧凑布局和高密度连接的应用场合。

    2. 技术参数


    - 中心线间距(Pitch): 0.8毫米(0.031英寸)
    - 位数(Number of Positions): 80
    - 连接系统(Connector System): Board-to-Board
    - PCB安装方式(PCB Mount Orientation): 垂直
    - 额定电流(Contact Current Rating): 最大1.25安培,9.5安培
    - 耐压能力(Dielectric Withstanding Voltage): 最大675伏交流电
    - 绝缘电阻(Insulation Resistance): 2兆欧
    - 阻抗(Impedance): 100欧姆
    - 操作电压(Operating Voltage): 125伏交流电
    - 工作温度范围(Operating Temperature Range): -65℃至125℃(-85℉至257℉)

    3. 产品特点和优势


    - 高密度连接: 80位的连接配置使得这一款插头能够在有限的空间内实现高密度连接。
    - 卓越的电气性能: 能够承受高达675伏交流电,确保信号传输的稳定性和可靠性。
    - 宽广的工作温度范围: -65℃至125℃的宽广工作温度范围使其适用于各种极端环境。
    - 兼容多种材料和工艺: 配备金涂层的接触点和聚酰亚胺薄膜材料,具有优秀的防腐蚀和抗氧化性能。
    - 低卤素含量: 符合欧盟REACH法规,低卤素含量保证了产品的环保性能。

    4. 应用案例和使用建议


    应用案例: 这种插头常用于工业自动化设备、通信设备、计算机及消费电子设备中,实现电路板之间的高效可靠连接。例如,在工业控制系统中,多块电路板通过这样的插头进行信号和电源的互联。
    使用建议: 在安装过程中,应确保所有组件均按照设计规范和指南进行处理和装配。建议使用自动放置设备以保证精确度,同时要避免过度热应力影响连接件的寿命。此外,对于高频信号传输应用,可考虑采取额外的屏蔽措施以提高电磁兼容性。

    5. 兼容性和支持


    此款PCB Mount Header可以与多种其他TE Connectivity的产品兼容,如MSB0.80RC-ASY080FL系列插头。如果遇到任何技术问题,用户可以通过提供的客服电话+1 800 522 6752寻求帮助。制造商还提供了详尽的产品文档,包括合规声明和技术规格,确保用户能够获得全面的支持。

    6. 常见问题与解决方案


    1. 问题: 插头接触不良
    - 解决方案: 检查连接点是否有污染物或者损伤,必要时重新清洁并适当调整插头的位置。

    2. 问题: 插头无法牢固安装
    - 解决方案: 确认PCB的厚度是否符合推荐值,并检查是否有足够的定位柱确保正确对齐。

    7. 总结和推荐


    综上所述,TE Connectivity的这款PCB Mount Header, Vertical, Board-to-Board凭借其高密度连接、优良的电气性能和宽泛的工作温度范围,在工业自动化和电子设备领域表现出色。对于需要紧凑布局和高可靠性连接的应用场景,我们强烈推荐使用这款产品。通过遵循制造商的指导和建议,用户可以确保最佳的性能和长久的使用寿命。

2-1658015-2参数

参数
类型 Outer Shroud Contacts,Plug
间距 800μm
排数 2
触头镀层
板上高度 10.27mm
针脚数 80pin
接合堆叠高度 11mm
触头镀层厚度 250nm
安装方式 贴片安装
零件状态 在售
包装方式 托盘
