2-2332966-1

产品分类:
厂牌: TE CONNECTIVITY
产品描述: TE\'s NEMA/ANSI C136.41 compliant LUMAWISE tool-less rotatable dimming receptacle is hand rotatable up to 355 degrees for outdoor luminaires.
供应商型号: TS-2-2332966-1
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY  2-2332966-1

2-2332966-1概述

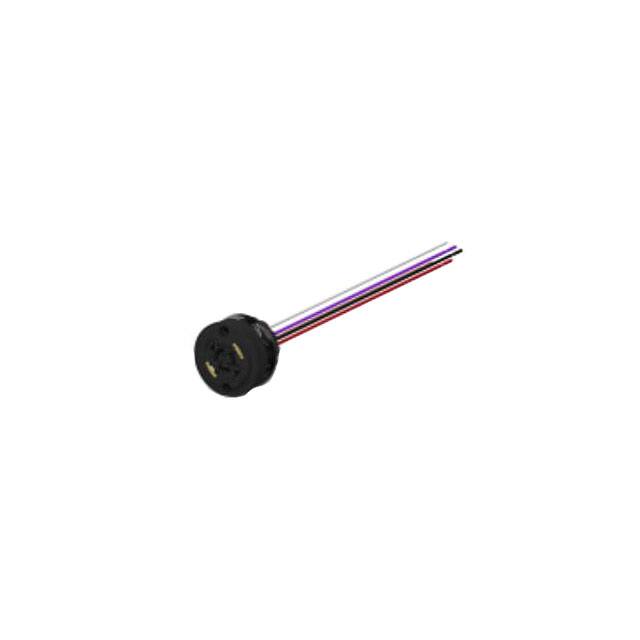

    LUMAWISE Endurance N Tool-less Rotatable Dimming Receptacles

    1. 产品简介


    LUMAWISE Endurance N Tool-less Rotatable Dimming Receptacles 是一种适用于道路和区域照明的专用连接器。这类接插件的主要特点是无需工具即可安装到灯具外壳上,且一旦安装后可以无需工具旋转调节。此产品支持线电压AC电路(采用14AWG绞合导线)及信号调光控制电压DC电路(采用18AWG绞合导线),可提供105°C和150°C的额定电线选项,并提供2或4个调光控制触点,与TE Connectivity (TE) 相关。

    2. 技术参数


    - 温度范围: -40°C 到 +85°C (-40°F 到 +185°F)
    - 材料:
    - 外壳和固定环: UL 94V-0等级热塑性塑料
    - 线电压接触点: 镀锡的铜合金
    - 调光触点: 接触垫镀金,线压区镀锡,整个触点带镍基底
    - 保持弹簧: 不锈钢
    - 线缆:
    - 线电压电路:14 AWG 绞合
    - 信号调光控制电路:18 AWG 绞合
    - 兼容电线温度: 105°C 和 150°C
    - 尺寸: 符合ANSI C136.41-2013标准

    3. 产品特点和优势


    LUMAWISE Endurance N Tool-less Rotatable Dimming Receptacles 的核心优势在于其无工具安装功能和旋转调节能力,这使其在快速更换和调整灯具位置时非常方便。此外,产品的材料选择确保了在各种恶劣环境中依然具有良好的耐用性和可靠性。

    4. 应用案例和使用建议


    这种接插件广泛应用于道路和区域照明系统。例如,在道路照明项目中,安装人员可以在不使用工具的情况下轻松将LUMAWISE Endurance N 接插件安装到灯具外壳上。根据手册提供的指引,使用者应该先正确地放置垫圈和定位器,以确保良好的防水密封性。对于使用过程中可能出现的误操作,如损坏接插件外壳或触点,建议立即更换新的接插件。

    5. 兼容性和支持


    LUMAWISE Endurance N 接插件可以与市面上常见的线缆及灯具配合使用,但需要注意的是,使用非TE品牌垫圈可能需要重新确定螺钉紧固扭矩。TE Connectivity 提供了完整的客户支持和维修服务,通过拨打电话 1-800-722-1111 或访问网站 www.te.com 可获得更多信息。

    6. 常见问题与解决方案


    - 问题1: 安装过程中,外壳未能完全与垫圈贴合。
    - 解决方案: 检查并调整安装方向,确保所有导向孔对齐。

    - 问题2: 触点出现损坏。
    - 解决方案: 更换全新的接插件,避免使用受损部件。

    7. 总结和推荐


    总体来说,LUMAWISE Endurance N Tool-less Rotatable Dimming Receptacles 是一款设计精良、安装简便且适用广泛的接插件。其独特的无工具安装功能和耐久性使其在道路和区域照明项目中表现优异。强烈推荐在需要快速安装和调节的应用中使用此款接插件。

2-2332966-1参数

参数
长*宽*高 304.8mm(长度)
包装方式 盒装

2-2332966-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-2332966-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 2-2332966-1 2-2332966-1数据手册

2-2332966-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 14.9877 ¥ 127.3955
100+ $ 13.908 ¥ 118.218
1000+ $ 13.2468 ¥ 112.5978
库存: 100
起订量: 16 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1273.95
