PRD-7AY0-480

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 底座安装,螺纹安装 63.3mm*63.8mm*63.75mm
供应商型号: PRD-7AY0-480
供应商: Master
标准整包数: 1
TE CONNECTIVITY 其他继电器 PRD-7AY0-480

PRD-7AY0-480概述

    PRD Series Power Relay:技术手册详解

    1. 产品简介

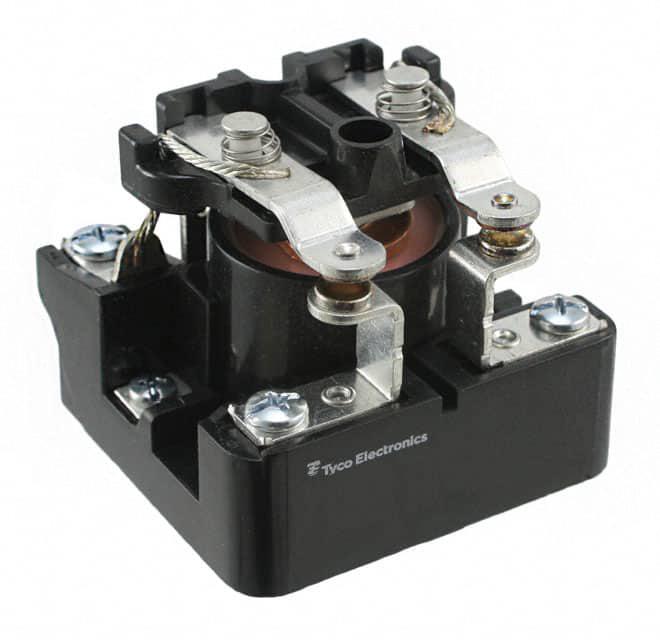

    PRD系列电源继电器是泰科电子旗下的一个高性能面板/插件继电器系列。它们被广泛应用于工业控制和照明系统中。这款继电器采用了耐用的银镉合金(AgCdO)触点,具有高电流承载能力和长寿命,确保在高负荷环境下稳定运行。PRD系列继电器设计紧凑,适用于多种安装方式,为各种应用提供可靠的连接和控制解决方案。

    2. 技术参数


    PRD系列继电器的关键技术参数如下:
    - 额定电压:交流600V,直流125V
    - 额定电流:最大50A
    - 触点材料:银(Ag)、银镉合金(AgCdO)、钨(W)
    - 最低推荐负载:1A,12VDC 或 12VAC
    - 初始接触电阻:最大75mΩ
    - 初始电压降:最大75mV
    - 操作频率:每小时7200次操作
    - 操作/释放时间:最大40/20ms
    - 复位时间:最大10ms
    - 绝缘数据:
    - 开路触点间的初始耐压:2000Vrms
    - 触点与线圈之间的初始耐压:2000Vrms
    - 相邻触点间的初始耐压:2000Vrms
    - 绝缘电阻:100MΩ
    - 环境温度范围:
    - 交流线圈:-55°C 至 45°C
    - 直流线圈:-55°C 至 80°C
    - 机械耐久性:
    - 直流线圈:1x10^6 次操作;交流线圈:5x10^5 次操作
    - 防护等级:符合IEC 61810 RT0标准

    3. 产品特点和优势


    PRD系列继电器的独特功能和优势包括:
    - 高可靠性:通过严格的工业级测试,确保在高负荷和恶劣环境下的可靠运行。
    - 高负载能力:具备高达50A的最大电流承载能力,适用于大功率应用。
    - 灵活多样的连接方式:提供多种端子类型(螺钉、快速连接、箱式端子),方便不同的安装需求。
    - 磁吹灭弧技术:配备磁吹灭弧装置,能有效消除直流负载产生的电弧。
    - UL认证:获得UL和CSA认证,确保产品质量和安全性。

    4. 应用案例和使用建议


    PRD系列继电器广泛应用于工业控制系统和照明系统,例如:
    - 工业控制:用于控制电机、泵、风扇等设备的启停。
    - 照明系统:用于控制路灯、室内照明等设备的开关。
    使用建议:
    - 在安装过程中,根据具体应用选择合适的触点材料和额定电流,以确保长期稳定运行。
    - 确保正确的连接方式,避免因连接不当导致的接触不良问题。
    - 注意散热设计,特别是在高负荷环境下使用时,以延长继电器的使用寿命。

    5. 兼容性和支持


    PRD系列继电器与其他常见的电子元器件具有良好的兼容性。泰科电子提供了详细的产品规格和技术支持文档,用户可以在其官方网站上查找这些资源。此外,泰科电子还提供了专业的售后服务和技术支持,帮助用户解决可能遇到的问题。

    6. 常见问题与解决方案


    以下是用户可能会遇到的一些常见问题及其解决办法:
    - 问题:继电器在频繁操作后出现接触不良。
    - 解决办法:检查触点是否有磨损或污染,必要时更换新的触点。
    - 问题:继电器在某些情况下无法正常动作。
    - 解决办法:确认供电电压是否在规定的范围内,检查线圈是否损坏。
    - 问题:继电器在长时间工作后温度过高。
    - 解决办法:增加散热措施,如增加散热片或使用空气冷却装置。

    7. 总结和推荐


    综合评估:
    PRD系列继电器以其高可靠性、高负载能力和多样化的连接方式,在工业控制和照明系统中表现出色。通过严格的工业测试,确保了在高负荷和恶劣环境下的稳定运行。此外,其丰富的规格选择和完善的售后支持,使得用户能够轻松找到适合其应用需求的产品。
    推荐:
    鉴于PRD系列继电器在性能、可靠性和兼容性方面的优异表现,强烈推荐在需要高可靠性、大电流承载能力和多样化安装方式的应用中使用。

PRD-7AY0-480参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 63.3mm*63.8mm*63.75mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

PRD-7AY0-480厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

PRD-7AY0-480数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY PRD-7AY0-480 PRD-7AY0-480数据手册

PRD-7AY0-480封装设计

查看详情并下载
Symbol
Footprint
3D Model
