V23105A5001A201

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 泰科电子 功率继电器, D2n系列, 5V 直流线圈电压, 切换电流3A, 双刀双掷
供应商型号: JY-V23105A5001A201
供应商: 云汉优选
标准整包数: 1

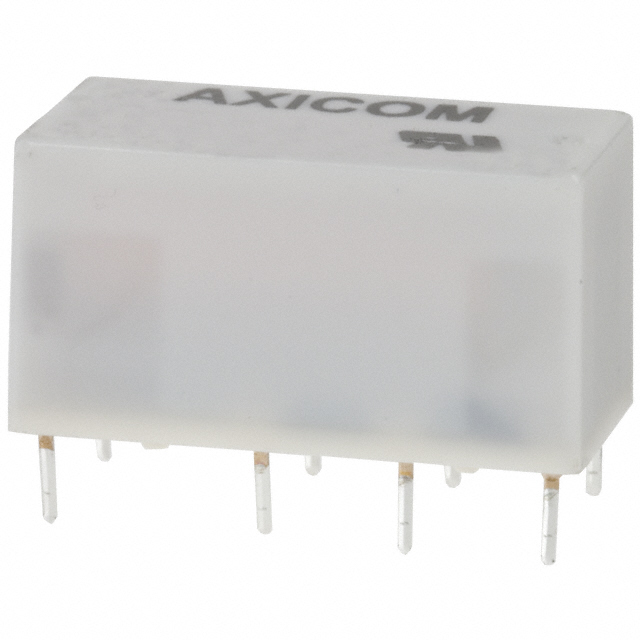

TE CONNECTIVITY 信号继电器 V23105A5001A201

V23105A5001A201概述


    产品简介


    AXICOM信号继电器(型号:D2n Relay V23105)是一款标准双列直插(DIL)类型的信号继电器,主要用于通信设备、办公设备、测量和控制设备、娱乐电子产品、医疗设备及消费电子产品等领域。这款继电器采用2个转换触点(2 Form C),能够承受高达3A的连续电流和开关电流,非常适合需要高可靠性及频繁切换的应用场合。

    技术参数


    - 尺寸:20x10x11mm(0.795x0.394x0.433英寸)
    - 接触类型:2个转换触点(2 Form C)
    - 最大切换电压:220VDC, 250VAC
    - 额定电流:3A
    - 接触材料:银镍(AgNi),金覆盖
    - 最小推荐负载:10mA,20mV
    - 初始接触电阻:<100mΩ,10mA,20mV
    - 操作/释放时间:最大6ms/4ms
    - 最大跳动时间:5ms
    - 电气耐久性:
    - 在230VAC/0.5A条件下:3x10^5次
    - 在6VDC/0.1A条件下:2x10^6次
    - 在30VDC/1A条件下:5x10^5次
    - 在30VDC/2A条件下:1x10^5次
    - 机械耐久性:15x10^6次
    - 接触额定值:
    - 60VDC, 0.3A
    - 30VDC, 1A
    - 24VDC, 1.25A
    - 42.4V峰,50/60Hz, 0.5A
    - 42.4V峰,50/60Hz, 1A
    - 额定工作温度范围:-40°C至+85°C
    - 绝缘性能:
    - 初始耐压强度:750Vrms(触点之间),1250Vrms(触点与线圈之间),750Vrms(相邻触点之间)
    - 初始浪涌耐受电压:1050V(触点之间),1750V(触点与线圈之间),1050V(相邻触点之间)

    产品特点和优势


    1. 多级线圈敏感度选择:提供了四种不同的线圈敏感度选项(150mW, 200mW, 400mW, >500mW),适用于不同应用需求。
    2. 符合标准认证:通过了UL 508, UL/CSA 60950-1认证,确保其性能稳定可靠。
    3. 广泛的温度适应性:可在-40°C至+85°C的极端温度下工作,保证了在各种环境下均能正常运行。
    4. 高可靠性:经验证,在多种电压电流条件下的操作寿命超过数十万次,具备卓越的耐用性和长使用寿命。
    5. 良好的电磁兼容性:其插入损耗和隔离度等关键参数满足国际标准,确保与其他电子设备的兼容性。

    应用案例和使用建议


    AXICOM信号继电器D2n Relay V23105广泛应用于通信系统中信号线路的切换,例如交换机设备中线路的接通和断开。在家庭自动化系统中,也可用于智能插座或传感器的控制,以实现远程控制和监测。
    建议在使用该继电器时,需考虑电源电压的选择,匹配合适的线圈敏感度等级,以达到最佳的电气性能。同时注意接线布局合理,避免引线过长或走线杂乱,减少干扰。

    兼容性和支持


    该继电器支持多种电压等级,包括5VDC, 6VDC, 9VDC, 12VDC, 24VDC及48VDC等。关于其与其他电子元件的兼容性,需根据具体的应用场景进行测试确认。制造商TE Connectivity提供详细的产品手册和技术支持服务,确保用户在选购及安装过程中能够获得充分的帮助。

    常见问题与解决方案


    - Q1:如何正确选择适合的线圈功率等级?
    - A1:通常情况下,需要结合具体的应用需求(如电源电压和电流需求)来选择合适功率等级的线圈。建议参考产品技术手册中的详细规格参数表,选择最接近工作电压和电流要求的线圈型号。

    - Q2:继电器在高频环境下工作时是否会出现问题?
    - A2:AXICOM信号继电器的隔离度和插入损耗参数表明,它在高频环境下仍能保持稳定的性能。但在高频信号传输中,应确保正确的接线布局和屏蔽措施,以防止外部干扰影响其正常工作。

    - Q3:在极端温度条件下,继电器的工作状态会受到哪些影响?
    - A3:尽管AXICOM信号继电器的工作温度范围为-40°C至+85°C,但极端低温或高温环境可能会影响其电气特性。建议在设计时预留适当的裕量,并根据实际情况进行必要的温度补偿。

    总结和推荐


    AXICOM信号继电器D2n Relay V23105以其高性能、高可靠性和宽泛的工作温度范围成为市场上一款优秀的信号继电器。其多样的线圈敏感度选项和卓越的电气耐久性使其在多种复杂环境中表现出色。对于需要高可靠性和高频率切换的应用场合,我们强烈推荐使用此款继电器。用户可根据具体需求选择合适的线圈功率等级,并结合技术支持团队的指导,确保最佳的使用效果。

V23105A5001A201参数

参数
交流线圈电压 -
负载电流额定值 -
运行时间 6ms
线圈电流 30mA
触头外形 DPDT(2 Form C)
最大开关电流 3A
直流开关电压 220V
线圈电阻 167Ω
绝缘 -
释放时间 4ms
直流线圈电压 5V
插入损耗 -
交流开关电压 250V
长*宽*高 20.2mm*10mm*11mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

V23105A5001A201厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23105A5001A201数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY V23105A5001A201 V23105A5001A201数据手册

V23105A5001A201封装设计

查看详情并下载
Symbol
Footprint
3D Model
