776262-2

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3 14pin 滑锁 Male Pin 通孔安装,面板安装 48.8mm(长度)*32.1mm(高度)
供应商型号: JY-776262-2
供应商: 云汉优选
标准整包数: 1

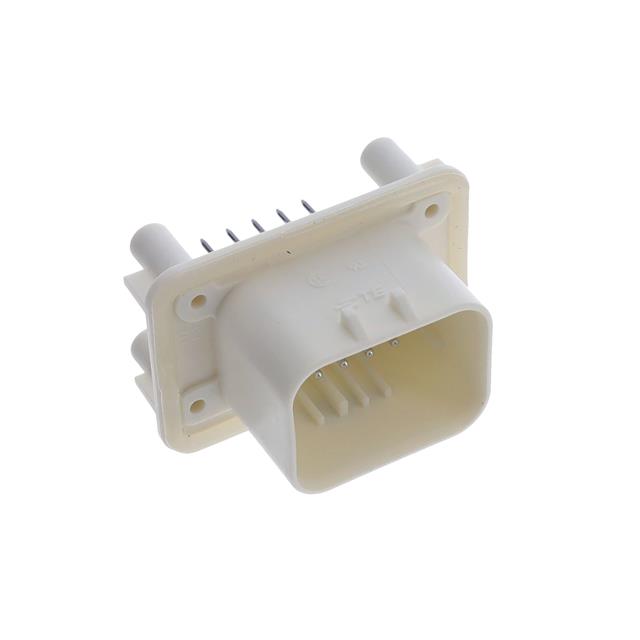

TE CONNECTIVITY 矩形连接器 - 外壳 776262-2

776262-2概述

    # AMPSEAL PCB 垂直插头技术手册解析

    产品简介


    基本介绍
    AMPSEAL PCB垂直插头(型号776262-2)是一款专为板载连接设计的高性能电子元器件,适用于电线与电路板之间的连接。该插头采用垂直安装方式,通过通孔焊接固定于PCB板上。具备完全屏蔽的设计,可确保可靠的电气和机械性能,广泛应用于汽车、工业自动化、通信等领域。
    主要功能
    - 实现电线与电路板的高效连接。
    - 提供完全屏蔽保护,减少电磁干扰。
    - 支持大电流传输(最大8A)。
    - 具备防潮、耐高温特性,适合严苛环境。
    应用领域
    - 汽车电子(如车载传感器、控制器、电池管理系统)。
    - 工业自动化(如机器人控制模块)。
    - 医疗设备(如监护仪接口)。
    - 通信设备(如信号传输系统)。

    技术参数


    以下是产品的核心技术规格及性能参数:
    | 参数名称 | 规格值 |

    | 连接器类型 | PCB Mount Header |
    | 安装方向 | 垂直 |
    | 接触位置数 | 14个 |
    | 中心线间距(Pitch) | 4mm (.157 in) |
    | 锁定方式 | 密封锁定 |
    | 插针材质 | 铜合金镀锡 |
    | 接触电阻 | ≤10 mΩ |
    | 绝缘电阻 | ≥1000 MΩ |
    | 耐压水平 | 1000 VAC |
    | 工作温度范围 | -40°C 至 +105°C |
    | 焊接工艺能力 | 波峰焊至265°C |
    | 包装方式 | 托盘包装 |

    产品特点和优势


    特点概述
    1. 全屏蔽设计:防止电磁干扰,提升信号完整性。
    2. 高可靠性:通过UL 94V-0阻燃认证,满足工业标准。
    3. 抗恶劣环境:工作温度范围宽,适应极端条件。
    4. 兼容性强:可与多种相关组件配套使用。
    优势分析
    - 卓越的机械强度:插针经过特殊加工处理,提高耐磨性和使用寿命。
    - 易维护性:托盘包装方便批量操作,简化生产流程。
    - 广泛应用场景:适用于各种高要求领域,如汽车电子和工业控制。

    应用案例和使用建议


    应用场景
    - 汽车领域:用于发动机控制单元(ECU)与传感器间的连接。
    - 工业自动化:机器人手臂信号传输接口。
    - 医疗设备:监护仪与主板之间的数据连接。
    使用建议
    1. 选择合适的连接器尺寸:确保接触位置数与实际需求匹配。
    2. 正确焊接操作:建议使用波峰焊工艺,温度控制在265°C以下。
    3. 注意密封性检查:确保插头完全密封以避免潮湿影响。
    4. 清洁与保养:定期清理表面灰尘,避免积尘影响电气性能。

    兼容性和支持


    兼容性
    - 匹配的插座:776262-1。
    - 辅助组件:锁扣、密封圈等。
    支持服务
    - 客户支持热线:+1 800 522 6752。
    - 在线技术支持:通过TE官网访问产品页面获取更多信息。
    - 技术文档:提供详细的产品图纸、CAD文件和规格说明书。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插针插入困难 | 检查接触位置是否对齐,适当润滑插针表面。 |
    | 焊接后出现虚焊 | 确保焊接温度符合要求,增加焊接时间。 |
    | 插头密封失效 | 更换密封圈并重新安装。 |

    总结和推荐


    综合评估
    AMPSEAL PCB垂直插头776262-2凭借其强大的抗干扰能力、高可靠性和广泛的适用性,在行业中具有显著的优势。无论是机械强度还是电气性能,都达到了行业领先水平。
    推荐结论
    我们强烈推荐此款产品用于需要稳定连接的场合,特别是在面对复杂环境挑战时,其出色的性能表现能够为客户带来长期价值。

776262-2参数

参数
颜色 -
触头类型 Male Pin
紧固类型 滑锁
排数 3
触头端接 -
针脚数 14pin
类型 Header,Locking Ramp
长*宽*高 48.8mm(长度)*32.1mm(高度)
安装方式 通孔安装,面板安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

776262-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

776262-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 776262-2 776262-2数据手册

776262-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 108.7645
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 108.76
直接购买
加入购物车
