41473

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: Spade Tongue Terminal 14-18AWG Brass 12.24mm Tin Reel/Strip Automotive
供应商型号: N-41473
供应商: 云汉优选
标准整包数: 15000
TE CONNECTIVITY 端子 - 铲形端子 41473

41473概述

    电子元器件产品技术手册:Spade Tongue Terminal

    产品简介

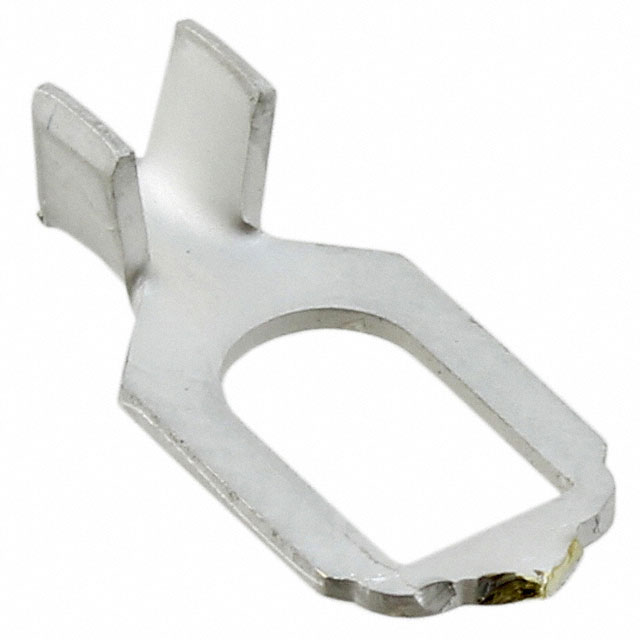

    Spade Tongue Terminal(叉舌端子)是一种常用的连接器,用于将导线连接到螺母或螺栓上。其主要功能是提供可靠的电气连接,适用于工业、汽车、航空等多种应用场景。该终端适用于18至14 AWG范围内的导线,并且支持#8 / M4螺栓尺寸。

    技术参数


    - 产品类型:叉舌端子
    - 主要功能:提供可靠的电气连接
    - 应用领域:工业、汽车、航空等
    - 形状描述:方形叉
    - 螺栓尺寸:#8, M4
    - 密封性:不密封
    - 绝缘支持:无
    - 接触基础材料:黄铜
    - 端子电镀材料:锡
    - 产品重量:0.44克
    - 导线尺寸:1624 – 4106 CMA
    - 螺栓直径:4.34毫米(0.171英寸)
    - 叉舌厚度:0.76毫米(0.03英寸)
    - 产品长度:14.22毫米(0.56英寸)
    - 端子内部直径:1.82毫米(0.072英寸)
    - 操作温度范围:-40°C 至 110°C(-40°F 至 230°F)
    - 导线基础材料:铜
    - 包装数量:15000个
    - 包装方式:条带/卷装
    - 兼容标准:
    - 符合欧盟RoHS指令2011/65/EU
    - 符合欧盟ELV指令2000/53/EC
    - 符合中国RoHS 2指令MIIT Order No 32, 2016
    - 符合欧盟REACH条例(EC) No. 1907/2006

    产品特点和优势


    1. 兼容性强:适用于广泛的导线和螺栓尺寸。
    2. 可靠性高:采用黄铜材质的接触部分和锡电镀层,确保长时间的稳定连接。
    3. 操作温度范围广:适应各种极端环境条件。
    4. 环保合规:符合多项环保法规,适用于全球市场。

    应用案例和使用建议


    1. 应用案例:常用于工业自动化设备、汽车电子系统和飞机的电气连接。
    2. 使用建议:
    - 在安装时,请确保导线正确插入并固定好,以确保良好的电气连接。
    - 定期检查连接部位,确保没有松动或腐蚀现象。

    兼容性和支持


    该叉舌端子可以与TE Connectivity品牌的其他连接器和配件配合使用,例如TE Part #6-1803000-4 ANVIL, TE Part #456414-9 CRIMPER, WIRE 160F等。如需技术支持,请拨打+1 800 522 6752。

    常见问题与解决方案


    1. 问题:连接不稳定。
    - 解决方案:请检查导线是否正确插入并牢固固定。必要时更换新的叉舌端子。
    2. 问题:出现腐蚀现象。
    - 解决方案:请清洁连接部位并涂抹防锈剂。如有严重腐蚀,请更换新的叉舌端子。
    3. 问题:无法正确压接导线。
    - 解决方案:使用正确的压接工具进行操作,并确保压接位置正确。

    总结和推荐


    这款Spade Tongue Terminal叉舌端子具有出色的电气连接性能和广泛的应用范围,特别是在工业和汽车领域表现尤为出色。其可靠性和环保合规性使其成为市场上的一款优质产品。推荐给需要高可靠性电气连接的客户。
    希望以上内容能为您提供一个全面的产品概述和技术指南。如果您有任何进一步的问题或需要更多信息,请随时联系我们的技术支持团队。

41473参数

参数
长*宽*高 14.27mm*6.99mm*6.9mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

41473厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

41473数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 41473 41473数据手册

41473封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ $ 0.0975 ¥ 0.8289
30000+ $ 0.0927 ¥ 0.788
60000+ $ 0.0898 ¥ 0.763
105000+ $ 0.0806 ¥ 0.6849
510000+ $ 0.0734 ¥ 0.6242
1005000+ $ 0.0694 ¥ 0.5896
库存: 60000
起订量: 15000 增量: 15000
