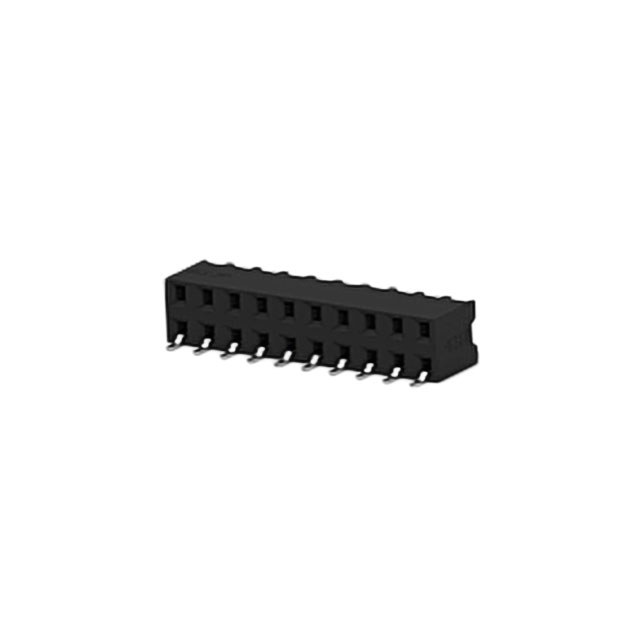

2-2307731-0

厂牌: TE CONNECTIVITY
产品描述: Push-Pull,Receptacle 2mm 2 20pin 2A 760nm 金 贴片安装
供应商型号: N-2-2307731-0
供应商: 云汉优选
标准整包数: 1200

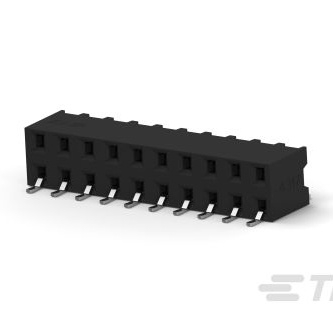

TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 2-2307731-0

2-2307731-0概述

    # AMPMODU 2mm Board-to-Board Receptacles

    产品简介


    TE Connectivity (TE) 的AMPMODU 2mm Board-to-Board 接收器是一种用于板对板连接的高可靠性组件。该系列接收器采用磷青铜接触器,配备双悬臂设计,提供三种不同的镀金选项。该产品特别适用于工业自动化、伺服驱动、仪器仪表等领域。

    技术参数


    主要参数
    - 中心线间距:2.00mm [0.079"]
    - 焊尾长度:0.1µm [4µ"]、0.38µm [15µ"]、0.76µm [30µ"] 金
    - 包装形式:管装、带装、卷装
    - 电气参数:
    - 额定电流:2A(最大)
    - 耐压电压:650VAC
    - 工作电压:125VDC
    机械参数
    - 操作温度范围:-40°C 至 125°C
    - 震动耐受:1微秒内无电气断开现象
    - 回流焊耐温:260°C
    材料
    - 接触材料:磷青铜
    - 外壳材料:高温塑料(LCP),UL 94V0,黑色
    其他规格
    - 符合RoHS和REACH标准
    - UL认证
    - VDE认证待定

    产品特点和优势


    1. 节省空间:与2.54mm中心线相比,占用PCB板空间减少38%,有助于实现更紧凑的设计。
    2. 可靠的电气稳定性:双悬臂设计提供两点电气稳定性,确保接头与插座之间的可靠互连。
    3. 多样的安装方式:垂直、水平和表面贴装(SMT)等多种组装选项,方便灵活组装。
    4. 简便的制造过程:支持自动表面贴装和回流焊接制造,易于装配。

    应用案例和使用建议


    应用案例
    - PLC
    - 伺服驱动
    - 工业控制
    - 物料搬运
    - 仪器仪表和测试设备
    - 建筑自动化
    使用建议
    - 由于其多样的安装方式,建议根据具体应用选择合适的组装方式,以优化整体布局。
    - 在高振动环境下使用时,确保安装稳固,以防止电气断开现象。

    兼容性和支持


    该系列产品具有良好的兼容性,可以与各种标准的AMPMODU 2mm连接器配套使用。TE Connectivity提供全面的技术支持,包括产品选型、安装指导和售后服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    问题一:如何选择合适的焊尾长度?
    解决方案:根据所用PCB板厚度选择合适的焊尾长度。常见的焊尾长度为0.1µm [4µ"]、0.38µm [15µ"] 和0.76µm [30µ"] 金。
    问题二:如何应对高振动环境?
    解决方案:在高振动环境中使用时,应确保安装稳固,并选择合适的安装方式(如垂直安装)以增强稳定性。
    问题三:需要镀锡接头怎么办?
    解决方案:如有特殊需求,可联系TE的产品专家寻求帮助。他们将为您提供定制化的解决方案。

    总结和推荐


    AMPMODU 2mm Board-to-Board 接收器凭借其独特的双悬臂设计和多样的安装方式,成为一种高效可靠的板对板连接解决方案。该产品广泛应用于多个工业领域,如PLC、伺服驱动、工业控制等。如果您正在寻找一个稳定且高性能的板对板连接器,我们强烈推荐这款产品。

2-2307731-0参数

参数
触头镀层 - 配接
间距-配接 2mm
类型 Push-Pull,Receptacle
颜色 -
额定电流 2A
触头镀层厚度 - 配接 760nm
针脚数 20pin
排数 2
防护等级 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2-2307731-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-2307731-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 2-2307731-0 2-2307731-0数据手册

2-2307731-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
