2-2340321-1

厂牌: TE CONNECTIVITY
产品描述: Conn Card Edge RCP 168 POS 0.6mm Solder ST SMD
供应商型号: W-2-2340321-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 2-2340321-1

2-2340321-1概述


    产品简介

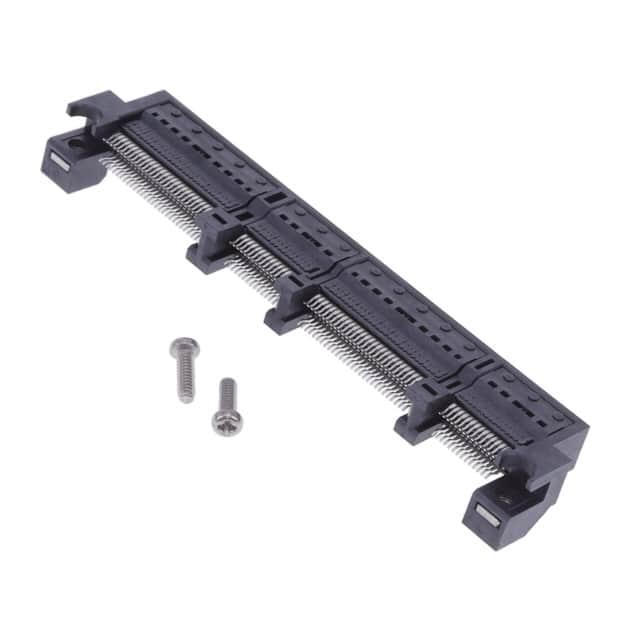

    产品名称:Sliver for SFF-TA-1002
    产品类型:内部I/O连接器
    主要功能:
    - 连接PCB边缘卡(PCB Edge Card)
    - 支持Gen-Z 和 OCP NIC 3.0行业标准
    - 可用于高密度信号传输和高速数据传输
    应用领域:
    - 计算机系统
    - 数据中心
    - 高性能计算
    - 服务器和网络设备

    技术参数


    - 产品编号: TE Internal #2-2340321-1
    - 产品型号: Sliver for SFF-TA-1002
    - 引脚数: 168个位置
    - 插拔次数寿命: N/A(手册未提及)
    - 接触材料:
    - 接触材料:铜合金
    - 接触面镀层:金(厚度:0.762 μm [30 μin])
    - 工作温度范围: -55°C 至 85°C(-67°F 至 185°F)
    - 焊接工艺能力: 反向焊接可达260°C
    - 电气特性:
    - 最大接触电流:1.1 A
    - 安装方式: 钣桥式安装(Straddle Mount)

    产品特点和优势


    产品特点:
    - 高密度连接:拥有168个引脚,适合高密度信号传输。
    - 兼容性好:支持Gen-Z和OCP NIC 3.0标准,符合多种行业规范。
    - 安装方便:采用钣桥式安装,易于组装。
    - 高可靠性:金镀层接触面和铜合金基材确保长期稳定工作。
    产品优势:
    - 广泛适用性: 适用于多种高性能计算机系统和数据中心,特别适用于要求高密度信号传输的应用。
    - 环境适应性强: 工作温度范围广,能够在极端环境下正常工作。
    - 高安全性: 符合RoHS、ELV和REACH指令,无卤素且不含有害物质,环保安全。

    应用案例和使用建议


    应用案例:
    - 在数据中心中,用于服务器之间的高密度信号传输。
    - 在高性能计算系统中,用于提升系统的数据传输效率。
    使用建议:
    - 确保安装时连接器与PCB之间正确对齐,避免接触不良。
    - 定期检查连接器,确保镀层完好,避免腐蚀导致接触不良。
    - 在高温环境中使用时,注意确保良好的散热措施。

    兼容性和支持


    - 兼容性: 本产品可与其他支持Gen-Z和OCP NIC 3.0标准的设备兼容。
    - 支持服务: 客户如需技术支持,可拨打TE客服电话:+1 800 522 6752。厂商提供文档、培训和技术支持服务。

    常见问题与解决方案


    - 问题:接触不良怎么办?
    - 解决方案: 检查连接器是否正确安装并紧固,确保接触面干净无尘,必要时重新涂覆镀金层。

    - 问题:在高温环境下运行不稳定怎么办?
    - 解决方案: 使用良好的散热装置,并确保连接器安装稳固,避免温度过高引起的热膨胀影响。

    总结和推荐


    综合评估:
    - 本产品提供了出色的性能和广泛的适用性,特别适合需要高密度信号传输的应用。
    - 在数据中心和高性能计算领域具有显著的优势,尤其是在处理复杂信号和高速数据传输方面表现出色。
    推荐使用:
    - 强烈推荐在高性能计算机系统、数据中心和其他需要高密度信号传输的应用中使用本产品。由于其广泛的兼容性和卓越的安全性能,非常适合在各种苛刻环境中使用。

2-2340321-1参数

参数
安装方式 板安装,边缘安装,面板安装
零件状态 在售
包装方式 托盘

2-2340321-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-2340321-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 TE CONNECTIVITY 2-2340321-1 2-2340321-1数据手册

2-2340321-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 8.8192 ¥ 72.8416
60+ $ 8.589 ¥ 70.9206
150+ $ 8.4315 ¥ 69.6201
库存: 648
起订量: 42 增量: 1
交货地:
最小起订量为:30
合计: ¥ 2185.24
