JMGACDD-26L

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 4ms 2ms 1A 28V(Nom) 26.5V DPDT(2 Form C) 1.56KΩ 16.99mA 115V DIP 通孔安装 9.4mm(长度)*9.4mm(高度)
供应商型号: N-JMGACDD-26L
供应商: 云汉优选
标准整包数: 1

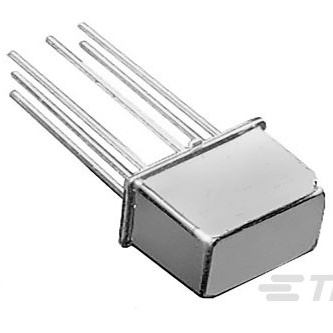

TE CONNECTIVITY 信号继电器 JMGACDD-26L

JMGACDD-26L概述

    电子元器件产品技术手册

    产品简介


    JMGACDD-26L 是一款由 CII 公司生产的 TO-5/.100 网格继电器。它主要用于需要高可靠性、紧凑设计和广泛应用温度范围的场合。此继电器特别适用于航空航天、国防、工业自动化等领域,可广泛应用于需要开关控制的各种电子系统。

    技术参数


    以下是 JMGACDD-26L 的关键技术和性能参数:
    - 接触安排:2 Form C DPDT-CO
    - 输入电压:26.5 VDC
    - 线圈电压等级:26.5 VDC
    - 线圈电阻:1560Ω
    - 线圈功率等级:DC 0.45 W
    - 接触电流额定值:1 A
    - 接触切换电压(最大):28 VDC
    - 振动抵抗力:30G's (10 – 3000 Hz)
    - 冲击抵抗力:75G's (6 ms)
    - 工作温度范围:-65°C 至 125°C
    - 封装类型:密封外壳

    产品特点和优势


    JMGACDD-26L 继电器具有以下特点和优势:
    - 双极性保护二极管:提供线圈极性保护,防止反向电压损坏。
    - 密封外壳:适用于严苛的工作环境,提高产品寿命和可靠性。
    - 广泛的温度适应性:能够在极端环境下正常工作。
    - 高振动和冲击抵抗力:确保在动态环境中仍能稳定运行。

    应用案例和使用建议


    JMGACDD-26L 适合应用于需要频繁开关且需要高可靠性的场合,例如:
    - 航空航天设备:飞行控制系统和导航设备。
    - 工业自动化:生产流水线和机器人控制系统。
    - 军事和国防:通信系统和武器控制系统。
    使用建议:
    - 在安装时需注意保持散热良好,以避免因过热导致性能下降。
    - 建议在高振动和冲击环境下使用时,额外加固安装位置,确保安全稳定。

    兼容性和支持


    JMGACDD-26L 与以下 TE Connectivity 产品兼容:
    - TE Part #E415-1179
    - TE Part #389157-000
    - TE Part #D369-STB-9
    - TE Part #591890-1
    - TE Part #2-1617031-4
    - TE Part #D369-P99-NS1
    - TE Part #91526-1
    - TE Part #5-1617758-0
    - TE Part #806696-000
    - TE Part #2-1617031-3
    如果您在使用过程中遇到任何问题,请联系 CII 支持团队:+1 800 522 6752。

    常见问题与解决方案


    1. 问题:继电器无法正常工作。
    - 解决办法:检查输入电压是否符合要求(26.5 VDC),并确认接线无误。
    2. 问题:继电器发生过热现象。
    - 解决办法:确保继电器安装位置通风良好,避免过热。
    3. 问题:继电器出现异常噪音。
    - 解决办法:检查是否安装稳固,可能需要重新固定或更换。

    总结和推荐


    JMGACDD-26L 继电器是一款高性能、高可靠性的电子元器件,非常适合应用于需要高稳定性和宽温范围的场合。其独特的设计和优越的性能使其在市场上具备较高的竞争力。如果您的应用对环境适应性和稳定性要求较高,我们强烈推荐使用这款产品。
    通过本文的技术手册分析,JMGACDD-26L 继电器在设计和应用方面都表现出色,是一款值得信赖的产品。

JMGACDD-26L参数

参数
负载电流额定值 -
交流开关电压 115V
交流线圈电压 -
绝缘 -
插入损耗 -
直流线圈电压 26.5V
运行时间 2ms
线圈电阻 1.56KΩ
直流开关电压 28V(Nom)
线圈电流 16.99mA
触头外形 DPDT(2 Form C)
最大开关电流 1A
释放时间 4ms
长*宽*高 9.4mm(长度)*9.4mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

JMGACDD-26L厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JMGACDD-26L数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY JMGACDD-26L JMGACDD-26L数据手册

JMGACDD-26L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 68.3064 ¥ 580.6044
4+ $ 65.2299 ¥ 554.4542
8+ $ 63.4644 ¥ 539.4474
16+ $ 62.322 ¥ 529.737
50+ $ 56.661 ¥ 481.6185
100+ $ 53.1216 ¥ 451.5336
250+ $ 47.6646 ¥ 405.1491
500+ $ 41.2488 ¥ 350.6148
库存: 934
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1161.2
直接购买
加入购物车
