42508-2

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 圆形端子 裸端子, M4螺栓, 最大线规0.6mm²
供应商型号: N-42508-2
供应商: 云汉优选
标准整包数: 20000
TE CONNECTIVITY 端子 - 环形端子 42508-2

42508-2概述


    产品简介

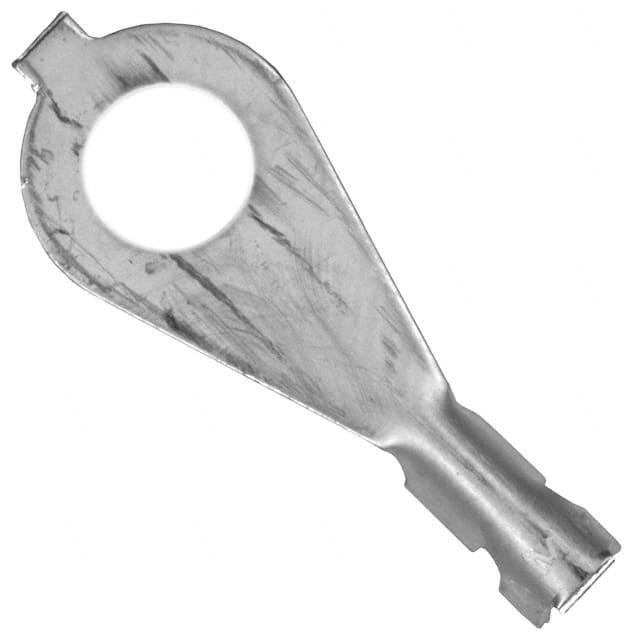

    本电子元器件是一款闭合环形接线端子(Closed Ring Tongue Terminal),适用于导线直径为24至20 AWG的电缆。该接线端子具备直型设计,采用开放式桶体结构,表面镀锡处理。产品的主要特点是适用于#8 / M4规格的螺柱,特别适合工业和电力系统等领域,用作固定连接点。

    技术参数


    - 产品类型:闭合环形接线端子
    - 电线尺寸:24至20 AWG
    - 螺栓直径:4.34毫米(0.171英寸)
    - 螺栓规格:#8 / M4
    - 绝缘类型:无绝缘层
    - 接触基材:黄铜
    - 终端镀层材料:锡
    - 接触底涂层材料:无
    - 重量:0.441克
    - 终端方向:直型
    - 机械连接:带绝缘支持
    - 尺寸:19.56毫米(0.77英寸)
    - 桶内径:1.01毫米和1.77毫米(0.04英寸和0.07英寸)
    - 兼容绝缘直径范围:1.22至1.98毫米(0.048至0.078英寸)
    - 最大操作温度:110°C(230°F)

    产品特点和优势


    该闭合环形接线端子具有多种优势。首先,其开放式桶体结构使得安装更加便捷,同时增加了电气连接的稳定性。其次,锡镀层不仅提高了耐腐蚀性,还增强了电气连接的可靠性。此外,产品的机械连接方式带有绝缘支持,确保了更高的安全性。产品通过了欧盟RoHS、ELV和REACH认证,符合环保标准。

    应用案例和使用建议


    此接线端子广泛应用于工业和电力系统,例如电机控制装置、发电机组等。为了提高系统的稳定性和安全性,建议用户在安装时注意以下几点:
    - 确保电线绝缘层在合适的范围内。
    - 使用适当的工具进行安装,以避免损伤绝缘层。
    - 定期检查接线端子的连接状态,确保安全可靠。

    兼容性和支持


    该接线端子可兼容带有合适绝缘直径的导线。供应商提供了丰富的技术支持和售后服务,包括技术支持热线+1 800 522 6752,以及相关的文档资料下载链接。这些资源可以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    根据技术手册提供的信息,常见的问题及其解决方案如下:
    1. 问题:如何判断电线绝缘层是否符合要求?
    解决方案:使用卡尺测量电线绝缘层直径,确保其在1.22至1.98毫米之间。

    2. 问题:安装过程中需要注意哪些细节?
    解决方案:确保电线插入桶体深度适中,避免过深或过浅。使用适当的压接工具进行压接,保证良好的电接触。

    总结和推荐


    综上所述,这款闭合环形接线端子在设计和性能方面表现出色,尤其在工业和电力系统的应用中展现出强大的竞争力。其独特的开放式桶体结构、可靠的机械连接方式以及出色的环境适应性使其成为市场上备受推崇的产品。因此,我们强烈推荐使用此产品,尤其是在需要高可靠性电气连接的应用场景中。

42508-2参数

参数
长*宽*高 19.56mm*7.92mm*510μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装,袋装

42508-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

42508-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 42508-2 42508-2数据手册

42508-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
