6295-BCM-T-040-000

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: SMI 5000、SMI 6000 和 SMI 7000 是低压 MEMS 传感器,具有数字或数字/模拟输出,精度为 ±1% FS(数字)。
供应商型号: U-6295-BCM-T-040-000
供应商: 云汉优选
标准整包数: 1

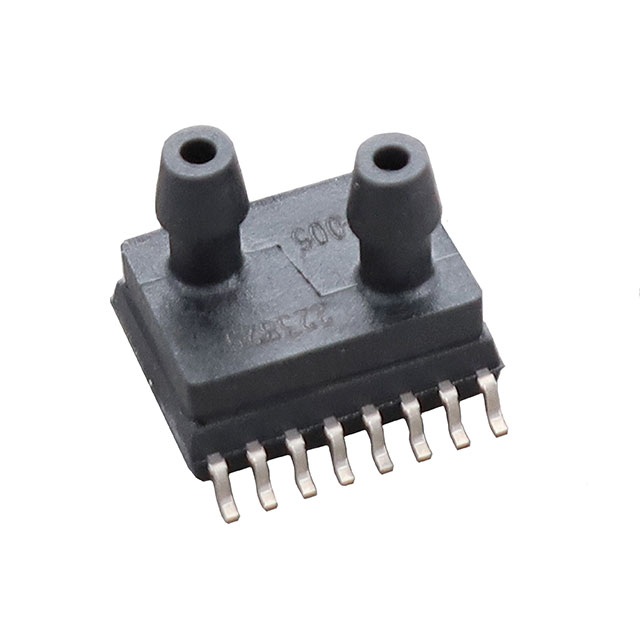

TE CONNECTIVITY 压力传感器 6295-BCM-T-040-000

6295-BCM-T-040-000概述

    SM7000/SM6000/SM5000 Series 低压数字/模拟传感器

    产品简介


    TE Connectivity 的 SM7000/SM6000/SM5000 系列传感器是专为低压力测量设计的微机电系统(MEMS)传感器。这些传感器集成了先进的压力传感技术和混合信号处理技术,可以输出经过多阶压力和温度补偿的模拟和/或数字信号。它们具有 SOIC-16 封装,支持垂直或水平端口选项,适用于多种配置,包括表压、差压和非对称差压。

    技术参数


    - 压力范围:0.07 到 2.49 PSI
    - 压力类型:表压、差压和非对称差压
    - 接口:16 位 I2C 数字接口和模拟输出接口
    - 总误差带:数字输出 ±1% FS,模拟输出 ±1.5% FS
    - 温度补偿范围:-20 到 85°C
    - 电源电压:3.3 V 或 5.0 V
    - 存储温度:-40 到 125°C
    - 封装:JEDEC 标准 SOIC-16 封装

    产品特点和优势


    1. 集成化设计:将压力传感器和信号调理 ASIC 集成在一个封装内,简化了使用过程。
    2. 高性能输出:提供经过校准的压力信号和温度补偿,保证输出信号的准确性和稳定性。
    3. 高可靠性:通过了严格的高温运行寿命测试(HTOL),初始总误差小于 1%,操作过程中 10 年内的漂移小于 1%。
    4. 易于集成:可以直接安装在标准 PCB 上,无需额外的电路,如补偿网络或定制算法的微控制器。

    应用案例和使用建议


    - 应用领域:CPAP / 睡眠呼吸暂停监测、通风机、气体流量仪表、空气流量测量、暖通空调(HVAC)、压力变送器、气动仪表、压力开关、安全柜等。
    - 使用建议:
    - 在进行连接时,确保所有非连接(NC)引脚不连接任何外部组件。
    - 使用 SDA 和 SCL 引脚时,注意遵循 I2C 通信协议中的时间要求。
    - 在安装时,避免电金属盖接地,保持下方电路板的电气隔离。

    兼容性和支持


    - 兼容性:支持 I2C 通信协议,可与各种微控制器和其他 I2C 设备兼容。
    - 支持和服务:TE Connectivity 提供客户支持和技术咨询服务。如有需要,可以通过 sensorsqt@te.com 联系传感器资质团队获取帮助。

    常见问题与解决方案


    - 问题 1:传感器输出信号不稳定。
    - 解决方案:检查电源电压是否稳定,确认安装过程中所有非连接引脚未接线。
    - 问题 2:传感器输出超出预期范围。
    - 解决方案:验证传感器的工作温度和压力范围是否符合应用要求。
    - 问题 3:传感器无法正确读取 I2C 地址。
    - 解决方案:确认 I2C 地址配置正确,并检查 SDA 和 SCL 引脚上的波形。

    总结和推荐


    SM7000/SM6000/SM5000 系列传感器凭借其紧凑的设计、出色的性能和高可靠性,在低压力测量领域表现出色。该系列传感器适用于多种应用场景,包括医疗设备、工业自动化和楼宇管理系统。如果您正在寻找一款可靠且易集成的传感器,TE Connectivity 的这一系列将是您的理想选择。

6295-BCM-T-040-000参数

参数
最大工作供电电压 5.25V
最小工作供电电压 4.75V
精度 ±1%
输出类型 I²C
压力类型 计量
最大工作压力 -
工作压力范围 -
通用封装 SOIC-16
安装方式 贴片安装,顶部安装
包装方式 散装

6295-BCM-T-040-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
