首页  >  产品百科  >  9-1393109-1

9-1393109-1

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述: DPDT 支架安装 37.3mm(宽度)*35.6mm(高度)
供应商型号: Q-9-1393109-1
供应商: 期货订购
标准整包数: 150
TE CONNECTIVITY 其他开关 9-1393109-1

9-1393109-1概述

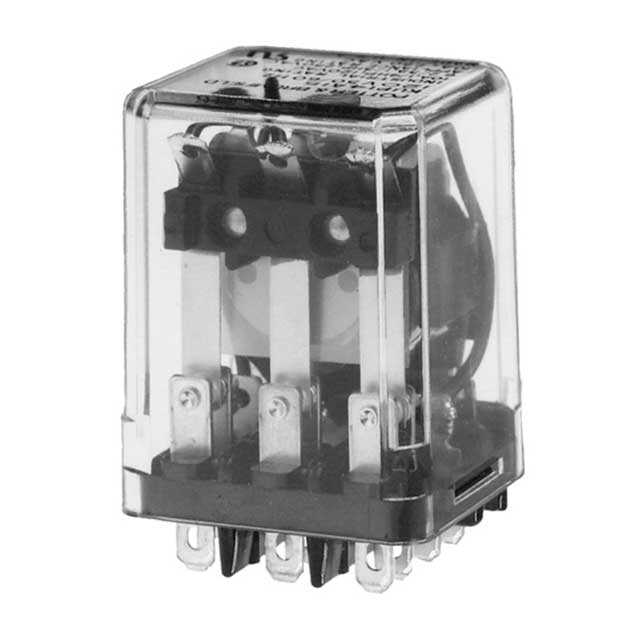

    KUP Series Panel Plug-in Relay 技术手册

    产品简介


    KUP系列面板插件继电器是一款通用工业继电器,适用于广泛的电气和自动化系统。这款继电器提供多种接点配置(如1个常开、1个常闭、3个常开等),能够处理较大的电流负荷,并且具有优异的电气性能和机械耐久性。其广泛应用于售货机、商业缝纫机、工具模具设备、机器人、定时器、焊接设备、暖通空调(HVAC)、医疗设备以及发电设备等领域。

    技术参数


    - 接点配置:1形式X(NO-DM),1-3形式A(NO),1-4形式C(CO)
    - 额定电压:240VAC
    - 额定电流:10A
    - 接触材料:银(Ag)、银镉氧化物(AgCdO)、银锡氧化铟(AgSnOInO)
    - 接触负载:
    - 100mA, 12VDC
    - 300mA, 12VDC
    - 300mA, 12VDC
    - 操作频率:360次/小时
    - 线圈参数:
    - 直流线圈:
    - 电压范围:5-110VDC
    - 阻值和功率范围(以1-3极为例):
    - 5VDC:3.75Ω,21W
    - 6VDC:4.5Ω,32.1W
    - 12VDC:9.0Ω,120W
    - 24VDC:18.0Ω,472W
    - 48VDC:36.0Ω,1800W
    - 110VDC:82.5Ω,10000W
    - 交流线圈:
    - 电压范围:6-240VAC
    - 阻值和功率范围(以1-2极为例):
    - 6VAC:5.1Ω,6VA
    - 12VAC:10.2Ω,24VA
    - 24VAC:20.4Ω,85VA
    - 120VAC:102Ω,2250VA
    - 240VAC:204Ω,9110VA

    产品特点和优势


    - 宽广的选择范围:支持多种终止方式和安装样式。
    - PC终端:提供方便的印刷电路板连接选项。
    - 测试按钮和指示灯:可选配,便于操作和状态监控。
    - 兼容的底座:可用于面板、DIN导轨或印刷电路板安装。

    应用案例和使用建议


    这些继电器广泛应用于多个行业,如医疗设备、机器人控制、自动售货机等。根据具体的应用需求,选择合适的接点材料和线圈电压是关键。例如,在需要高可靠性的医疗设备中,使用银镉氧化物(AgCdO)接点材料更为合适。对于频繁操作的应用场景,确保设备能够在规定的频率下正常运行是非常重要的。

    兼容性和支持


    这些继电器提供各种配件和底座,便于不同安装需求。对于技术支持和维护服务,建议参考制造商提供的文档和支持中心。

    常见问题与解决方案


    1. Q:线圈在高温环境下如何保证稳定性?
    - A: 线圈绝缘系统符合UL Class B标准,可以保证在规定的温度范围内稳定工作。如果温度超过规定范围,请采取相应的散热措施。
    2. Q:接点材料对寿命有何影响?
    - A: 接触材料的选择直接影响到继电器的使用寿命。银镉氧化物(AgCdO)接点材料因其出色的耐磨性和抗腐蚀性而被广泛选用。
    3. Q:如何正确选择继电器的型号?
    - A: 应根据具体应用的电压、电流、接点数量及工作频率等要求来选择合适的继电器型号。

    总结和推荐


    综上所述,KUP系列面板插件继电器凭借其广泛的适用性、高性能的技术参数以及多样化的选型配置,在多个行业中展现出了强大的市场竞争力。无论是对于工业自动化设备还是商用设备,都是一个值得信赖的选择。因此,强烈推荐此款继电器用于相关项目和应用中。

9-1393109-1参数

参数
电压额定值 -
电气寿命 -
开关功能 -
开关配置 DPDT
电流额定值 -
长*宽*高 37.3mm(宽度)*35.6mm(高度)
安装方式 支架安装

9-1393109-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1393109-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 9-1393109-1 9-1393109-1数据手册

9-1393109-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 34.55 ¥ 283.31
250+ $ 32.7375 ¥ 268.4475
500+ $ 32.0125 ¥ 262.5025
1000+ $ 30.0125 ¥ 246.1025
库存: 15000
起订量: 150 增量: 150
交货地:
最小起订量为:150
合计: ¥ 42496.5
直接购买
加入购物车
