OJE-SH-112HM,000

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 泰科电子 功率继电器, OJE系列, 12V 直流线圈电压, 切换电流10A, 单极常开
供应商型号: 1891652
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其他继电器 OJE-SH-112HM,000

OJE-SH-112HM,000概述


    产品简介

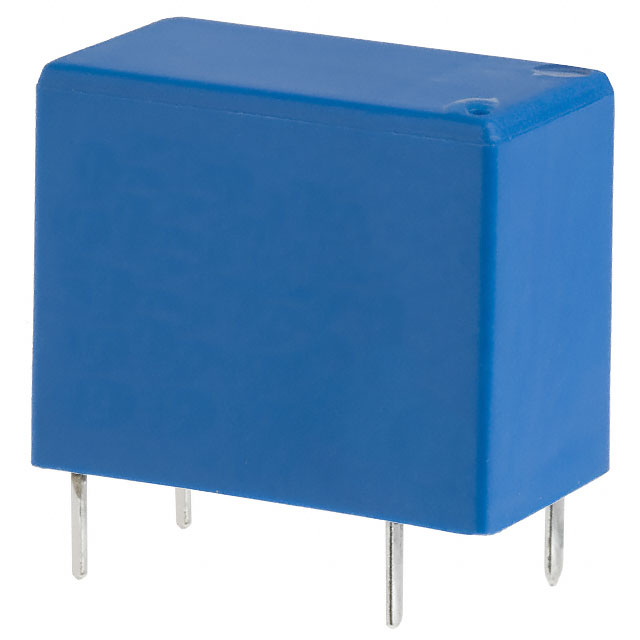

    TE Connectivity Miniature PCB Relay OJ/OJE
    TE Connectivity Miniature PCB Relay OJ/OJE 是一款小型印刷电路板继电器,专为一般用途电力应用设计。该继电器具有单极单掷(NO)接触形式,额定电流范围为3到10A。其独特的特点包括小尺寸、高绝缘强度、可选敏感线圈,适用于家电、暖通空调(HVAC)和工业控制等领域。该产品已获得多项认证,包括VDE、TUV、UL 和 CQC 认证,确保其质量和可靠性。

    技术参数


    - 接触配置:1极1形式A(NO)
    - 额定电压:30VDC,250VAC
    - 最大切换电压:30VDC,277VAC
    - 额定电流:3到10A
    - 接触材料:银镍(AgNi)、氧化锡银(AgSnO)、氧化镉银(AgCdO)
    - 最小推荐接触负载:100mA,5VDC
    - 初始接触电阻:100毫欧,在1A,5VDC时
    - 操作频率:360次/小时
    - 操作时间:
    - OJ/OJE-L型:最大15ms
    - OJ/OJE-D/H型:最大10ms
    - 释放时间:最大4ms
    - 电气寿命:
    - LM型:3A,250VAC,电阻,-30°C 到 +95°C 100x10³ 次操作
    - DM型:5A,250VAC,电阻,-30°C 到 +85°C 60x10³ 次操作
    - LMH型:8A,250VAC,电阻,-30°C 到 +70°C 100x10³ 次操作
    - LMH2型:8A,250VAC,电阻,-30°C 到 +85°C 30x10³ 次操作
    - HM型:10A,250VAC,电阻,-30°C 到 +70°C 10x10³ 次操作
    - HM2型:10A,250VAC,电阻,-30°C 到 +85°C 10x10³ 次操作
    - HM6型:10A,250VAC,电阻,-30°C 到 +85°C 50x10³ 次操作
    - 机械寿命(直流线圈):10x10⁶ 操作次数
    - 线圈电压范围:3到48VDC
    - 操作范围(IEC 61810):
    - OJ/OJE-L型:敏感型,3至24VDC
    - OJ/OJE-D/H型:标准型,3至48VDC
    - 线圈绝缘系统:根据UL Class E、F
    - 线圈版本:
    - OJ/OJE-L型:敏感型(200mW),线圈阻值分别为:3VDC:45Ω,5VDC:125Ω,6VDC:180Ω,9VDC:405Ω,12VDC:720Ω,24VDC:2880Ω,48VDC:11520Ω
    - OJ/OJE-D/H型:标准型(450mW),线圈阻值分别为:3VDC:20Ω,5VDC:55.6Ω,6VDC:80Ω,9VDC:180Ω,12VDC:320Ω,24VDC:1280Ω,48VDC:5120Ω

    产品特点和优势


    TE Connectivity Miniature PCB Relay OJ/OJE 的独特之处在于其高绝缘强度(高达4000Vrms)和小尺寸。敏感线圈选项使其能够用于对功耗要求较高的应用场合。此外,其广泛的认证和严格的电气寿命测试确保了产品的可靠性和稳定性,使其在各种工业环境中都能保持高效运作。

    应用案例和使用建议


    TE Connectivity Miniature PCB Relay OJ/OJE 广泛应用于家电、HVAC 和工业控制等领域。例如,在空调系统中,它可以用于控制压缩机和风扇,通过切换来调节温度和风速。对于工业控制,它可以用来控制电动机和其他机械设备。建议在使用前进行详细的应用测试,以确保继电器能有效工作并延长使用寿命。

    兼容性和支持


    TE Connectivity 提供了一系列的技术支持,包括详细的安装指南、操作手册和技术文档。其授权分销商可以提供及时的库存管理和技术支持。此外,该产品具备良好的兼容性,适用于大多数标准PCB布局。

    常见问题与解决方案


    1. Q: 如何判断继电器是否已经损坏?
    - A: 通常可以通过测量接触电阻来判断。如果接触电阻过高,说明可能存在问题。建议参考产品手册中的具体测试方法。
    2. Q: 继电器频繁跳闸怎么办?
    - A: 首先检查接触点是否有污垢或磨损,必要时清洁或更换。同时检查负载是否超过额定电流。
    3. Q: 如何正确存储继电器以避免损坏?
    - A: 应将继电器存放在干燥、阴凉的地方,并避免接触化学品。注意遵循产品手册中的存储条件。

    总结和推荐


    综上所述,TE Connectivity Miniature PCB Relay OJ/OJE 是一款高效、可靠且耐用的小型继电器,特别适合需要高绝缘强度和紧凑尺寸的应用场合。鉴于其广泛的应用范围和优秀的技术参数,我们强烈推荐此产品给需要高性能继电器的客户。

OJE-SH-112HM,000参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 18.2mm*10.2mm*14.7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

OJE-SH-112HM,000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

OJE-SH-112HM,000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY OJE-SH-112HM,000 OJE-SH-112HM,000数据手册

OJE-SH-112HM,000封装设计

查看详情并下载
Symbol
Footprint
3D Model
