6-2340321-4

厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 6-2340321-4
供应商: 国内现货
标准整包数: 2352
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 6-2340321-4

6-2340321-4概述


    产品简介

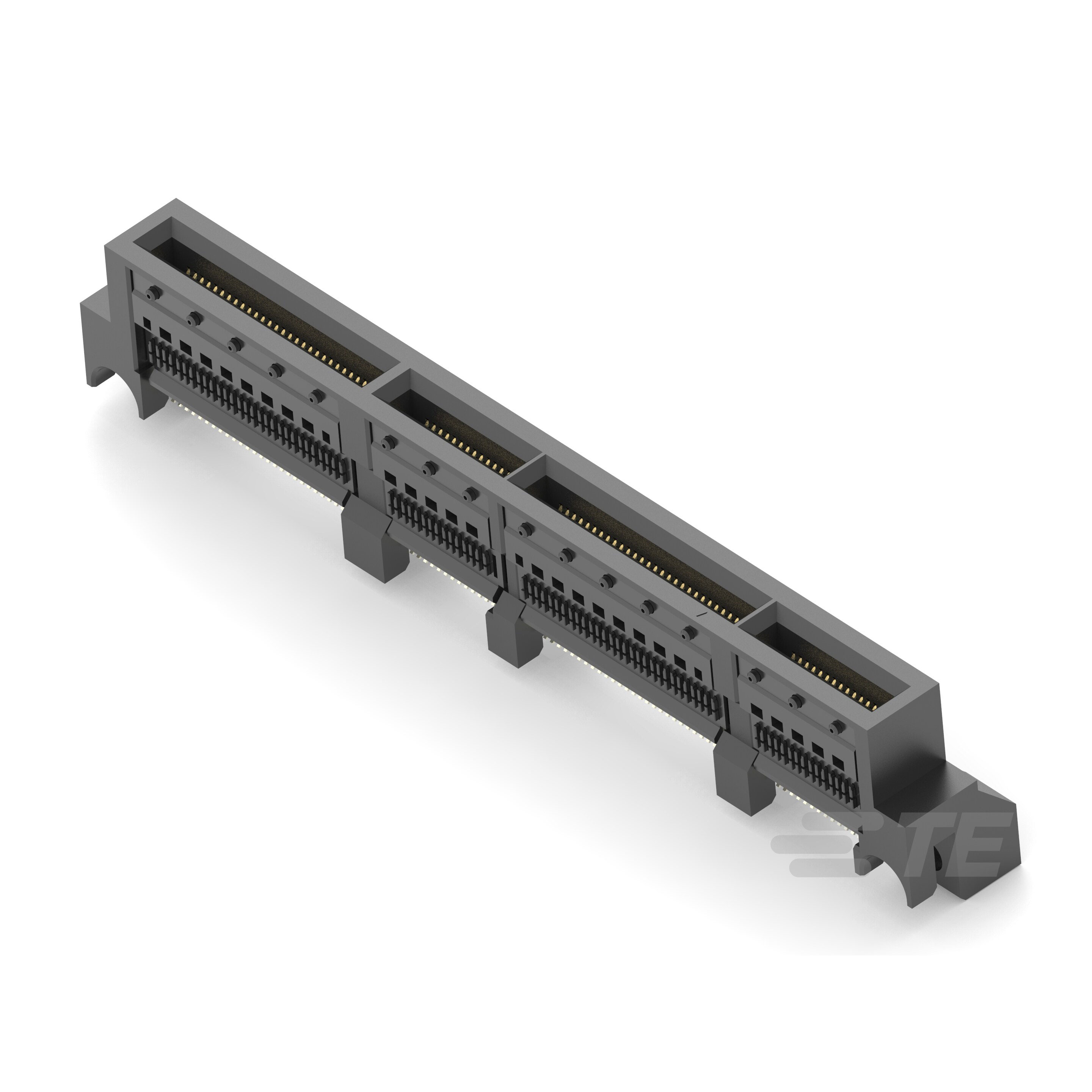

    Sliver 2.0 Straddle Mount Connector
    Sliver 2.0 Straddle Mount Connector 是一种专为高性能应用设计的连接器,提供多种位置选项(56、84、140 和 168),适用于各类电子设备。此连接器主要用于高速数据传输应用,例如计算机、服务器和电信设备。它通过将信号线直接焊接在印刷电路板上(straddle mount),减少了传统插座和插头带来的信号损耗,从而提升了整体系统的稳定性和可靠性。

    技术参数


    - 连接器位置: 56, 84, 140 和 168 位置
    - 连接器尺寸: 信号间距为 0.6mm,厚度为 1.57±0.13 mm
    - 操作温度范围: -40°C 到 85°C (-40°F 到 185°F)
    - 材料:
    - 插座体由液态结晶塑料 (LCP) 制成,符合 UL 94-V-0 标准
    - 接触点采用铜合金,镍镀底,锡镀尾,金镀接触面
    - 安装方式: 适合自动或手动机器安装,提供标准尺寸的托盘包装
    - 储存条件: 避免紫外线长时间照射、远离有害化学物质

    产品特点和优势


    - 高密度布线: 多种位置选项,适合不同应用需求
    - 低信号损耗: straddle mount 设计减少信号损失,提高传输效率
    - 广泛的温度适应性: 能在极端环境下保持稳定性能
    - 高强度材料: 使用耐高温、耐腐蚀材料保证长期稳定性
    - 易于安装: 提供详细的安装指南和视觉辅助工具,确保正确安装

    应用案例和使用建议


    应用案例:
    - 在数据中心服务器中用于高速数据传输
    - 在电信设备中作为背板连接器
    使用建议:
    - 确保印刷电路板(PCB)的厚度和材料符合规定,以避免变形或损坏
    - 严格遵守焊接过程中的温度和时间要求,防止过热导致连接器损坏
    - 安装时仅接触连接器外壳,避免触碰焊点以防损坏

    兼容性和支持


    - 兼容性: 适用于符合 EIA-364-52 标准的 PCB
    - 支持: 可通过官网获取最新修订版本信息和技术支持

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法稳固安装 | 检查螺母安装是否正确,确认没有过度拧紧 |
    | 焊接过程中连接器损坏 | 重新安装新的连接器,遵循正确的焊接步骤 |
    | 焊点不均匀 | 调整焊接工艺,确保焊点均匀分布 |

    总结和推荐


    综上所述,Sliver 2.0 Straddle Mount Connector 是一款集高密度、低损耗、宽温度适应性于一身的高性能连接器。其独特的设计使其在数据中心和电信设备中表现优异。对于需要高性能和高可靠性的应用,强烈推荐使用此连接器。然而,需要注意的是,任何焊接或安装过程都必须严格按照说明书进行,以避免不必要的损坏。

6-2340321-4参数

参数
安装方式 板安装,边缘安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 托盘

6-2340321-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-2340321-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 TE CONNECTIVITY 6-2340321-4 6-2340321-4数据手册

6-2340321-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2352+ ¥ 13.8079
库存: 2352
起订量: 2352 增量: 0
交货地:
最小起订量为:2352
合计: ¥ 32476.18
直接购买
加入购物车
