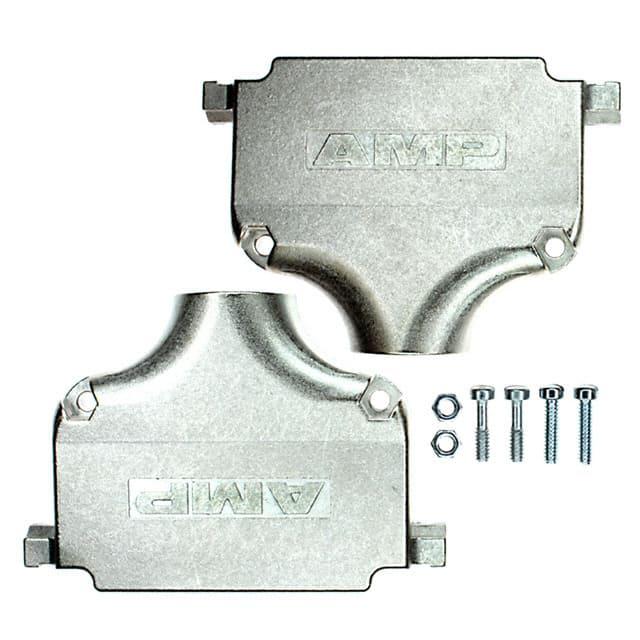

5745174-5

厂牌: TE CONNECTIVITY
产品描述: 有 铜,镍 37pin 银色 圆形的 180° Two Piece Backshell 69.54mm(长度)
供应商型号: 5745174-5
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY D-Sub/D形连接器 - 后壳/罩 5745174-5

5745174-5概述


    产品简介


    AMPLIMITE电缆连接器及屏蔽硬件套件是广泛应用于多个领域的电子元器件,旨在提供可靠的电气连接和信号传输。这些连接器具有商业版本的特点,成本相对较低,同时在性能上达到军用标准。产品广泛应用于工业机械、医疗设备、计算机及外设、存储阵列、工作站等领域,确保了系统的稳定运行和高效通信。

    技术参数


    以下是产品的主要技术规格和电气特性:
    | 参数 | 描述 |

    | 壳体材料 | 钢,镀锡或镀锌 |
    | 插座材料 | 聚合物,阻燃等级为94V-0 |
    | 接触材料 | 铜合金,镀金/镀镍 |
    | 电缆直径范围 | 0.165 mm 至 0.562 mm |
    | 接触位数 | 9、15、25、37、50 |
    | 连接方式 | 插头接受20号DF针式接触件,插座接受20号DF孔式接触件 |

    产品特点和优势


    - 降低成本:相较于军用级别的连接器,AMPLIMITE提供了商业版本,有效降低了成本。
    - 多变性:提供多种接触位数(9、15、25、37、50),适应不同应用需求。
    - 高可靠性:采用高质量材料和先进的制造工艺,保证长时间稳定使用。
    - 兼容性强:可以与其他尺寸20或22的D型子式连接器互配。

    应用案例和使用建议


    AMPLIMITE连接器因其高可靠性和广泛的适用性,适用于各种工业、医疗、计算机和电信设备中。例如,在工业自动化系统中,它们用于连接传感器和执行器,确保稳定的数据传输;在医疗设备中,这些连接器保障仪器内部信号的准确传递。
    使用建议:
    - 在选择合适的型号时,应根据实际应用中的电缆直径和接触位数来确定。
    - 安装前仔细检查各部件,确保正确组装。
    - 使用时注意避免过度弯曲或扭曲电缆,以延长使用寿命。

    兼容性和支持


    AMPLIMITE连接器与尺寸20或22的D型子式连接器兼容,易于集成到现有的系统中。TE Connectivity提供全面的技术支持和售后保障,包括安装指南、故障排除等服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法安装接插件 | 检查接插件是否对齐,必要时使用专用工具辅助安装。 |
    | 信号传输不稳定 | 检查电缆连接是否牢固,重新插拔接插件并检查接地是否良好。 |

    总结和推荐


    总的来说,AMPLIMITE电缆连接器及屏蔽硬件套件是一款性价比高、功能强大的电子元器件。它以其卓越的可靠性和广泛的适用性,成为众多行业中不可或缺的选择。对于需要高质量、高性能连接器的应用,我们强烈推荐选用AMPLIMITE产品。

5745174-5参数

参数
针脚数 37pin
颜色 银色
镀层 铜,镍
屏蔽
电缆出口 180°
电缆类型 圆形的
配件类型 Two Piece Backshell
长*宽*高 69.54mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装

5745174-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5745174-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub/D形连接器 - 后壳/罩 TE CONNECTIVITY 5745174-5 5745174-5数据手册

5745174-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
