2378100-1

产品分类: 端子 - 电线接头端子
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: ET-4455888
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 端子 - 电线接头端子 2378100-1

2378100-1概述


    产品简介

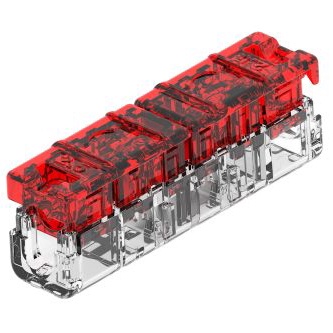

    紧凑型密封接线端子(Compact Seal Splice Connector)是一种专为电气连接设计的高性能电子元器件。其主要用途是在电气连接过程中提供密封保护,适用于多种不同直径的电线。该产品通常用于电力系统、自动化设备、工业控制等领域,确保在各种复杂环境下保持良好的电气连接性能和物理稳定性。

    技术参数


    - 尺寸和重量:
    - 尺寸单位为毫米,允许误差为±0.13。
    - 角度允许误差为±2°。

    - 额定电流:
    - 2.5mm²:最大电流20A。
    - 1.5mm²:最大电流15A。
    - 1.0mm²:最大电流10A。
    - 0.75mm²:最大电流6A。
    - 12AWG:最大电流20A。
    - 14AWG:最大电流15A。
    - 16AWG:最大电流10A。
    - 18AWG:最大电流7A。
    - 材料和认证:
    - 材料等级为UL94 V-0。
    - 温度等级为GWT 750℃。
    - 防护等级为IP X7。
    - 材料符合IEC 60245 57(YZW)1标准或UL1015标准。

    - 使用条件:
    - 工作温度范围未明确给出。
    - 必须避免靠近化学物质存放,如碱、氨、柠檬酸盐、磷酸盐等。

    产品特点和优势


    1. 密封性强:紧凑型密封接线端子能够有效防止湿气、尘埃和其他有害物质的侵入,确保连接点的可靠性。
    2. 兼容性广泛:支持多种规格的电线,适用范围广,可用于不同的电气安装需求。
    3. 耐高温:材料经过高温测试,能够在较高温度下稳定运行。
    4. 高防护等级:IP X7的防护等级使其能够在较为恶劣的环境中使用。

    应用案例和使用建议


    紧凑型密封接线端子广泛应用于电力传输、工业控制系统、自动控制系统等多个领域。为了确保最佳的性能表现,在使用时需要特别注意以下几点:
    - 在插入电线前,必须清洁并检查电线质量,确保没有杂质或损伤。
    - 确保电线被正确插入到接线端子内部,直至接触按钮停止面或约1mm超出按钮末端。
    - 使用专用工具进行压接操作时,需按要求施加适当的压力,确保连接稳固。

    兼容性和支持


    该产品可以与多种规格的电线兼容使用。对于详细的工具和技术支持信息,用户可以通过访问官网或拨打技术支持电话获得。

    常见问题与解决方案


    1. 问题:如何检查电线是否正确插入?
    - 解答:通过透明的外壳观察电线是否接触到按钮停止面,或者通过测量插入深度来确认。
    2. 问题:如何判断按钮和外壳是否有损坏?
    - 解答:检查按钮是否与外壳表面平齐,查看是否有明显的裂痕或变形。
    3. 问题:如何保证电线在使用过程中的稳固性?
    - 解答:确保在插入电线时,电线不发生移动,使用工具时均匀施加压力,直到工具解锁。

    总结和推荐


    紧凑型密封接线端子凭借其卓越的密封性能、广泛的适用范围和出色的耐高温能力,在多种工业和商业应用中表现出色。虽然它具有较高的初始成本,但从长远来看,其可靠性和使用寿命将大大降低维护成本。因此,对于那些对电气连接质量和安全性有严格要求的应用场景,我们强烈推荐使用这款产品。

2378100-1参数

参数
包装方式 袋装

2378100-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2378100-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 电线接头端子 TE CONNECTIVITY 2378100-1 2378100-1数据手册

2378100-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.9167 ¥ 16.1958
10+ $ 1.3986 ¥ 11.8179
100+ $ 1.2312 ¥ 10.4033
400+ $ 1.0154 ¥ 8.58
1200+ $ 0.8848 ¥ 7.4763
2800+ $ 0.8031 ¥ 6.786
5200+ $ 0.774 ¥ 6.5403
10000+ $ 0.7366 ¥ 6.2244
库存: 1152
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.19
