CPF1206B499KE1

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 499KΩ ±0.1% 125mW ±25ppm/℃ 1206 贴片安装 3.05mm*1.55mm*650μm
供应商型号: Q-CPF1206B499KE1
供应商: 期货订购
标准整包数: 1000

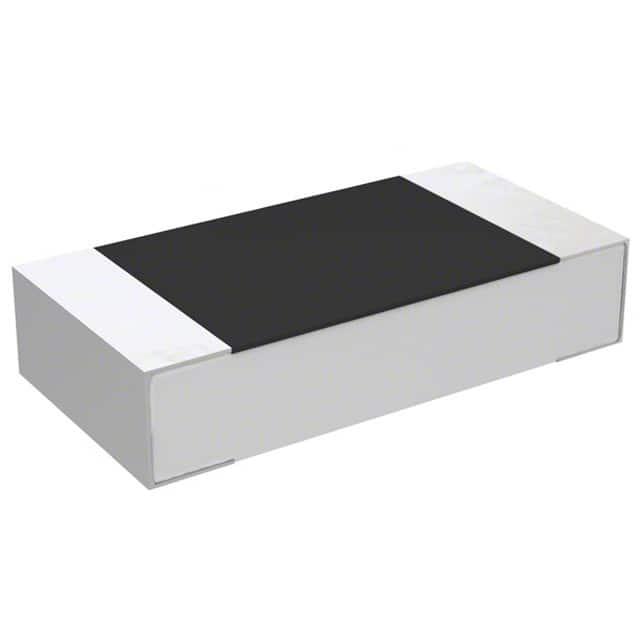

TE CONNECTIVITY 贴片电阻 CPF1206B499KE1

CPF1206B499KE1概述

    Thin Film Precision Resistors: CPF系列

    产品简介


    Thin Film Precision Resistors(薄膜精密电阻)是一类在众多工业应用中发挥关键作用的电子元件。本系列产品由TE Connectivity提供,涵盖了广泛的阻值范围和尺寸,具有高精度、稳定性和可靠性。这些电阻适用于通信、工业控制、仪器仪表、医疗设备等多个领域,特别适合那些需要高度精确和稳定性的应用场合。

    技术参数


    以下是CPF系列薄膜精密电阻的技术参数概览:
    | 规格 | 尺寸 | 额定功率 (70°C) | 电阻范围 | 允许误差 | 温度系数 (ppm/°C) | 最大工作电压 | 过载电压 |

    | 0201 | 0.03125W | 49.9Ω - 4.99kΩ | ±0.1%, ±0.5%, ±1% | 25, 50 | 15V | 30V |
    | 0402 | 0.063W | 49.9Ω - 511kΩ | ±0.05%, ±0.1%, ±0.5%, ±1% | 15, 25, 50 | 25V | 50V |
    | 0603 | 0.063W | 4.7Ω - 1MΩ | ±0.05%, ±0.1%, ±0.5%, ±1% | 15, 25, 50 | 50V | 100V |
    | 0805 | 0.1W | 4.7Ω - 2MΩ | ±0.05%, ±0.1%, ±0.5%, ±1% | 15, 25, 50 | 100V | 200V |
    | 1206 | 0.125W | 4.7Ω - 2.49MΩ | ±0.05%, ±0.1%, ±0.5%, ±1% | 15, 25, 50 | 150V | 300V |
    | 1210 | 0.25W | 4.7Ω - 2.49MΩ | ±0.05%, ±0.1%, ±0.5%, ±1% | 15, 25, 50 | 150V | 300V |
    | 2010 | 0.25W | 4.7Ω - 3MΩ | ±0.05%, ±0.1%, ±0.5%, ±1% | 15, 25, 50 | 150V | 300V |
    | 2512 | 0.5W | 4.7Ω - 3MΩ | ±0.05%, ±0.1%, ±0.5%, ±1% | 15, 25, 50 | 150V | 300V |
    所有尺寸的电阻均具有优良的绝缘电阻 (>9999 MΩ),并且能够在广泛的温度范围内 (-55°C 至 +155°C) 工作。

    产品特点和优势


    1. 高精度:CPF系列电阻具备非常高的精度,最小允许误差达到0.05%,在许多应用中可以实现微米级的精度要求。
    2. 低温度系数:温度系数可低至15 ppm/°C,确保在温度变化时电阻值保持稳定。
    3. 宽范围的阻值:覆盖从几欧姆到几兆欧姆的广泛阻值范围,满足不同应用需求。
    4. 稳定的长期性能:具有出色的长期稳定性和耐久性,在各种恶劣环境下都能保持性能稳定。

    应用案例和使用建议


    CPF系列电阻因其高精度和稳定性而广泛应用于以下领域:
    - 通讯设备:保证信号传输的准确性,如高速网络设备。
    - 工业控制:确保控制系统信号的准确无误,提高生产效率。
    - 仪器仪表:在精密测量设备中使用,以确保测量结果的准确性。
    - 医疗设备:用于生命支持系统,保证其稳定运行。
    使用建议:
    1. 在设计电路时,考虑到CPF系列电阻的工作温度范围 (-55°C 至 +155°C),选择合适的封装尺寸。
    2. 在高湿度环境中使用时,应注意防护措施以防止湿气对电阻的影响。
    3. 安装时要确保焊接过程符合规范,避免过热导致的损坏。

    兼容性和支持


    CPF系列电阻设计为易于集成到现有系统中,适用于多种封装尺寸。TE Connectivity提供详尽的支持文档和技术服务,确保用户能够轻松找到所需的信息和解决方案。

    常见问题与解决方案


    1. 问题:如何读取CPF系列电阻的标记?
    - 解答:通过特定的代码标记可以确定电阻的阻值、公差和温度系数。例如,CPF 0603 B 100R E 1表示的是尺寸为0603,公差为±0.1%,阻值为100Ω,温度系数为25ppm/°C的电阻。
    2. 问题:在高温环境下工作是否会影响电阻的性能?
    - 解答:CPF系列电阻经过严格测试,可以在最高155°C的温度下正常工作。但在极端高温环境下,可能需要额外的散热措施来保护设备。

    总结和推荐


    总体来看,CPF系列薄膜精密电阻凭借其高精度、低温度系数、广泛的阻值范围和良好的长期稳定性,成为许多精密应用的理想选择。如果您需要高精度、稳定可靠的电阻组件,强烈推荐选用TE Connectivity的CPF系列薄膜精密电阻。

CPF1206B499KE1参数

参数
电阻值 499KΩ
精度 ±0.1%
额定功率 125mW
温度系数 ±25ppm/℃
长*宽*高 3.05mm*1.55mm*650μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CPF1206B499KE1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CPF1206B499KE1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY CPF1206B499KE1 CPF1206B499KE1数据手册
