60770-2

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 14-18AWG Brass 18.64mm Tin T/R Automotive
供应商型号: 60770-2
供应商: 云汉优选
标准整包数: 12000
TE CONNECTIVITY 端子 - 环形端子 60770-2

60770-2概述

    # 电子元器件产品技术手册

    产品简介

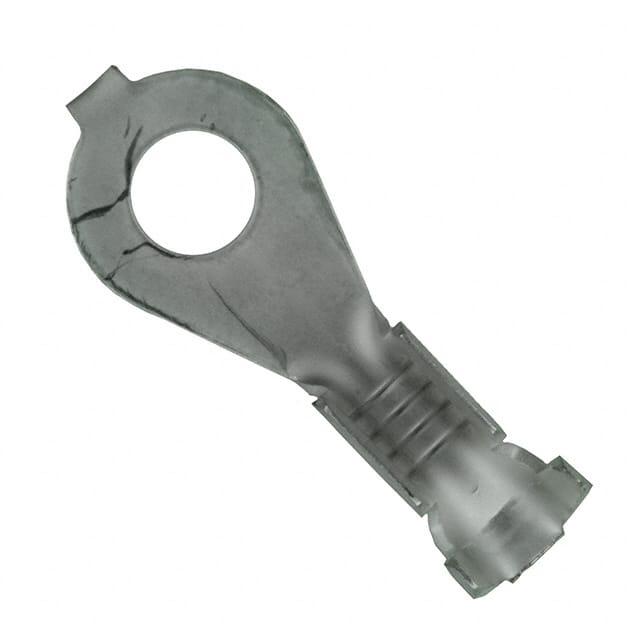

    60770-2 Closed Ring Tongue Terminal 是一种闭口环舌端子,适用于18至14 AWG的导线,安装孔径为#6或M3.5。它采用开放式桶形设计,直式安装方式,表面镀锡,无绝缘层。该端子主要用于电气连接,能够可靠地连接铜基材料的导线。广泛应用于电气设备、工业自动化、机械设备等领域。

    技术参数


    - 适用导线尺寸:18至14 AWG(美国线规)
    - 安装孔径:#6,M3.5
    - 导体面积:1624至4106 CMA
    - 环直径:3.68 mm [0.145 in]
    - 舌厚:0.46 mm [0.018 in]
    - 产品长度:18.54 mm [0.73 in]
    - 桶内径:1.65 mm,3.04 mm [0.065 in,0.12 in]
    - 兼容绝缘直径范围:2.54至3.56 mm [0.1至0.14 in]
    - 操作温度范围:-40至110°C [-40至230°F]

    产品特点和优势


    1. 可靠性高:60770-2端子采用了高强度的铜材质作为接触基础,确保了可靠的电气连接。
    2. 兼容性强:设计灵活,可以适配多种不同规格的导线和安装孔径,适用于各种应用场景。
    3. 耐用性好:镀锡处理提高了产品的抗腐蚀能力,延长了使用寿命。
    4. 易于安装:直式安装方式和简单的开放桶形设计,使得安装过程快速简便。

    应用案例和使用建议


    应用案例
    该产品广泛应用于工业自动化设备、电气控制系统及机械设备的接线端子连接中。例如,在一台工业机器人中,60770-2端子可以用于电机、传感器及其他控制模块之间的电气连接,确保稳定的电流传输。
    使用建议
    1. 安装注意事项:确保导线完全插入端子内部,且绝缘层紧贴端子的桶形部分,以确保良好的电气接触。
    2. 环境适应性:考虑到极端温度变化,建议在-40至110°C的操作环境中使用。
    3. 维护保养:定期检查连接处是否有松动或腐蚀现象,及时进行更换或清洁。

    兼容性和支持


    60770-2端子与多种导线类型和连接方式兼容,可与其它TE Connectivity的产品配合使用。制造商提供了全面的技术支持和服务,包括安装指导、产品文档下载和故障排查。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳定 | 确保导线正确插入并拧紧螺丝,检查接触面是否有异物。 |
    | 接触电阻过高 | 清洁接触面,必要时重新压接端子。 |
    | 镀层剥落 | 检查环境是否潮湿,避免长时间暴露于腐蚀性物质中。|

    总结和推荐


    60770-2 Closed Ring Tongue Terminal是一款高可靠性的电子元器件,适用于多种电气和机械系统中的连接需求。其优异的电气性能和坚固的设计使其在各种严苛环境下仍能保持稳定运行。无论是工业自动化还是普通电气设备,这款端子都是理想的选择。
    综上所述,强烈推荐在相关应用中使用60770-2 Closed Ring Tongue Terminal,以确保高效、安全和可靠的连接效果。

60770-2参数

参数
长*宽*高 18.64mm*7.49mm*460μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

60770-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

60770-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 60770-2 60770-2数据手册

60770-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
