HD16-5-16S

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: Deutsch 汽车连接器公插, HD16系列, 5路
供应商型号: JY-HD16-5-16S
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HD16-5-16S

HD16-5-16S概述


    产品简介

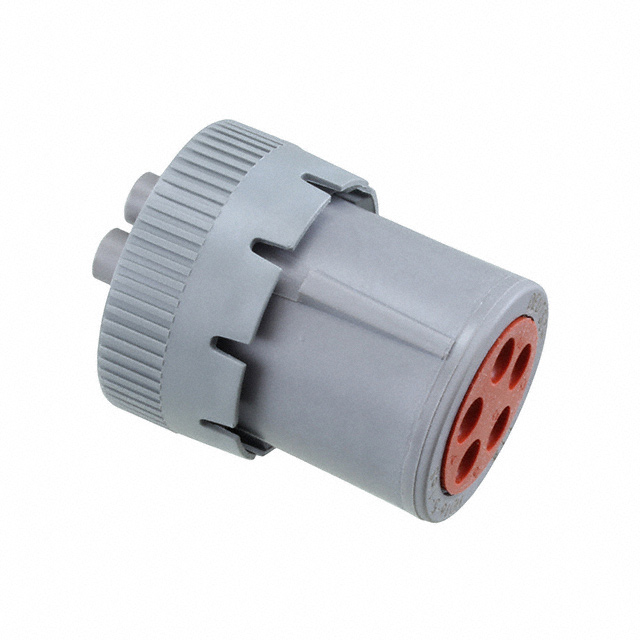

    HD16-5-16S Deutsch HD10 Housings
    HD16-5-16S 是一种专为汽车连接器设计的连接器外壳,采用电线对电线(Wire-to-Wire)系统,适用于混合和多功能连接器。这款外壳支持5个接线位,密封设计,适用于电源应用。该产品采用灰色塑料材料制成,主要用于电源传输,可以自由悬挂安装。此外,它还符合欧盟RoHS和REACH标准,确保其环保合规性。

    技术参数


    - 连接针直径: 1.6 mm(0.063 英寸)
    - 密封性: 支持密封
    - 连接器系统: 电线对电线(Wire-to-Wire)
    - 位置数量: 5
    - 额定电压: 250 VAC
    - 最大接触电流: 13 A
    - 外形角度: 180°
    - 工作温度范围: -55°C 至 125°C
    - 保护等级: IP68, IP6K9K
    - 阻燃等级: 满足 UL-94 标准的 20mm 火焰测试
    - 包装方式: 单个包装

    产品特点和优势


    HD16-5-16S Deutsch HD10 Housings 具有以下几个显著的特点和优势:
    1. 高密封性: 支持密封设计,提高防水防尘能力。
    2. 可靠性高: 额定电压为250 VAC,最大接触电流为13 A,能够在多种恶劣环境下稳定运行。
    3. 广泛的工作温度范围: 能够承受-55°C至125°C的极端温度变化。
    4. 高强度和耐热性: 材料选择符合IP68/IP6K9K保护等级,满足严苛的机械和环境要求。
    5. 易用性强: 设计简单,便于安装和拆卸。

    应用案例和使用建议


    应用案例:
    - 汽车领域: 广泛应用于汽车内部的电路连接,例如车灯、传感器、电控单元(ECU)等。
    - 工业自动化: 在需要高可靠性的工业环境中,用于机器人、伺服驱动器和控制系统等。
    使用建议:
    - 温度管理: 在高温环境下使用时,注意散热措施以延长使用寿命。
    - 密封检查: 安装前确认密封圈的完好性,确保防水防尘效果。
    - 正确配线: 确保连接的导线符合规定的绝缘直径范围(2.5 mm 至 3.8 mm),并按规范固定,避免松动导致的故障。

    兼容性和支持


    兼容性:
    - 可与同类 Deutsch HD10 系列连接器及其附件配套使用,如插入和拔出工具、密封塞等。
    支持和维护:
    - 如需技术支持,可拨打 +1 800 522 6752 联系制造商。
    - 用户可在 TE.com 上访问产品页面,获取更详细的合规文档和其他相关信息。

    常见问题与解决方案


    1. 问题: 连接不稳定
    - 解决方案: 检查密封圈是否完好,确认导线压接质量,必要时更换新的密封圈和端子。
    2. 问题: 密封失效
    - 解决方案: 确认安装过程中是否按照说明书正确操作,更换密封圈,如有必要,请联系技术支持。
    3. 问题: 工作温度过高
    - 解决方案: 采取散热措施,如增加散热片或风扇,确保连接器周围有足够的通风空间。

    总结和推荐



    总结

    :
    HD16-5-16S Deutsch HD10 Housings是一款具有高密封性、可靠性和广泛适用性的连接器外壳。其额定电压为250 VAC,能够承受大电流,适应极端工作温度范围,并且通过严格的防护标准认证,使其成为高要求应用场景的理想选择。
    推荐:
    鉴于其优越的性能和可靠性,强烈推荐在需要高密封性、大电流和宽温范围的应用场景中使用。无论是汽车制造还是工业自动化领域,HD16-5-16S Deutsch HD10 Housings都是值得信赖的选择。

HD16-5-16S参数

参数
排数 -
针脚数 5
间距 -
长*宽*高 40.87mm*30.94mm*40.87mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

HD16-5-16S厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HD16-5-16S数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HD16-5-16S HD16-5-16S数据手册

HD16-5-16S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 34.9761
库存: 130
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 34.97
直接购买
加入购物车
