HSC20022KJ

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 22KΩ ±5% ±30ppm/℃ 法兰安装 90mm*73mm*42mm
供应商型号: N-HSC20022KJ
供应商: 云汉优选
标准整包数: 2
TE CONNECTIVITY 网络阵列电阻 HSC20022KJ

HSC20022KJ概述

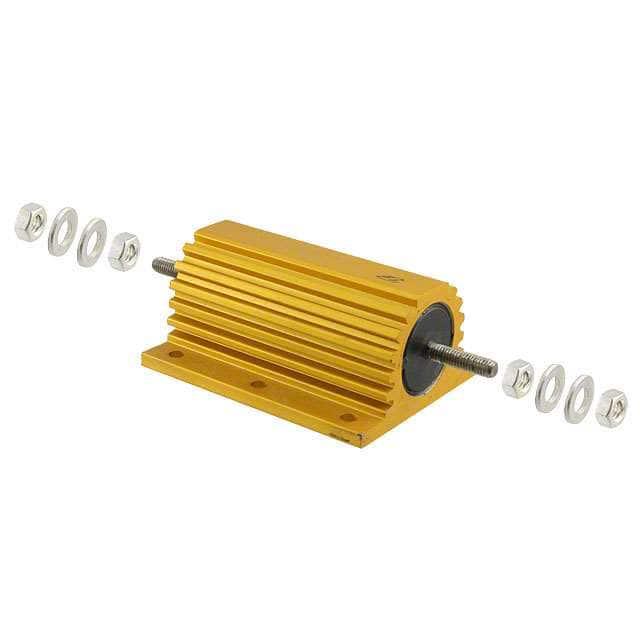

    高性能铝壳电阻器:HS系列

    1. 产品简介


    铝壳电阻器HS系列是TE Connectivity生产的高性能电阻器,具有高功率密度和卓越的稳定性。该系列包括多种型号,涵盖从5瓦到300瓦的功率范围,适合各种工业应用,如制动电阻、平衡电阻、电容充放电、Crowbar保护电路、滤波电路、电机控制等。

    2. 技术参数


    - 功率范围:HSA系列(5瓦至75瓦),HSC系列(100瓦至300瓦)
    - 散热条件下的最大耗散功率(W):
    - HSA5: 10W, HSA10: 16W, HSA25: 25W, HSA50: 50W, HSA75: 75W
    - HSC100: 100W, HSC150: 150W, HSC200: 200W, HSC250: 250W, HSC300: 300W
    - 无散热条件下的最大耗散功率(W):
    - HSA5: 5.5W, HSA10: 8W, HSA25: 12.5W, HSA50: 20W, HSA75: 45W
    - HSC100: 50W, HSC150: 55W, HSC200: 50W, HSC250: 60W, HSC300: 75W
    - 阻值范围(欧姆):
    - HSA系列:0.1欧姆(R01)至10k欧姆
    - HSC系列:0.5欧姆(R05)至100k欧姆
    - 最大工作电压(伏特):
    - HSA系列:160V(HSA5)至1400V(HSA75)
    - HSC系列:1900V(HSC100)至2500V(HSC300)
    - 击穿电压(交流峰值)(伏特):
    - HSA系列:1400V至5000V
    - HSC系列:5000V至5600V
    - 长期稳定性(电阻变化百分比,1000小时):
    - HSA系列:0.1%至2%
    - HSC系列:0.2%至3%
    - 标准散热器面积(平方毫米):
    - HSA系列:41500平方毫米至99500平方毫米
    - HSC系列:99500平方毫米至578000平方毫米
    - 安装孔数量:HSA系列为2个,HSC系列为4个或6个
    - 封装材料:高品质铝合金

    3. 产品特点和优势


    - 稳定性:长期稳定性极佳,最大电阻变化仅为0.2%至3%
    - 高功率密度:能在有限的空间内快速散热,适用于高功率应用场景
    - 广泛的应用范围:覆盖从通用工业应用到特殊高功率需求的应用场景
    - 高度可定制化:提供多种阻值选择和封装尺寸,可根据客户需求定制

    4. 应用案例和使用建议


    - 应用场景:
    - 用于电机控制系统的制动电阻
    - 在光伏逆变器中作为平衡电阻
    - 在电池管理系统中作为电容充放电电阻
    - 使用建议:
    - 建议使用指定的标准散热器,以确保最佳散热效果
    - 在脉冲应用中需注意适当降额使用,避免长时间过载导致损坏
    - 选用合适的连接方式和安装位置,确保散热效果

    5. 兼容性和支持


    - 兼容性:HS系列电阻器可与其他标准电子元器件和设备无缝集成,适用于多种电路设计
    - 技术支持:TE Connectivity提供全面的技术支持和售后服务,包括产品咨询、应用指导和技术培训

    6. 常见问题与解决方案


    - 问题1:电阻器温度过高
    - 解决方案:检查散热器是否正确安装并清洁,必要时更换散热器或降低工作功率
    - 问题2:电阻值变化较大
    - 解决方案:确认是否满足规定的降额要求,并检查是否超出了最大工作电压限制
    - 问题3:电路异常跳闸
    - 解决方案:确认是否正确安装了所有连接线和接地线,确保电路连接稳定可靠

    7. 总结和推荐


    HS系列铝壳电阻器凭借其卓越的性能和广泛的适用性,在工业应用中表现出色。它们具有高度稳定性和可靠性,适用于多种高功率应用场景。总体而言,HS系列电阻器是一款值得信赖的产品,特别推荐给需要高性能和高稳定性的应用场景。对于需要定制化解决方案的客户,TE Connectivity能够提供全方位的支持和服务。

HSC20022KJ参数

参数
电阻值 22KΩ
电阻个数 -
精度 ±5%
温度系数 ±30ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
长*宽*高 90mm*73mm*42mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

HSC20022KJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSC20022KJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY HSC20022KJ HSC20022KJ数据手册
