3540100KFT

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±1% ±100ppm/℃ 100KΩ 4W 2817 标准安装 7.1mm*4.2mm*1.2mm
供应商型号: 3230681
供应商: 海外现货
标准整包数: 10
TE CONNECTIVITY 其它固定电阻 3540100KFT

3540100KFT概述


    产品简介

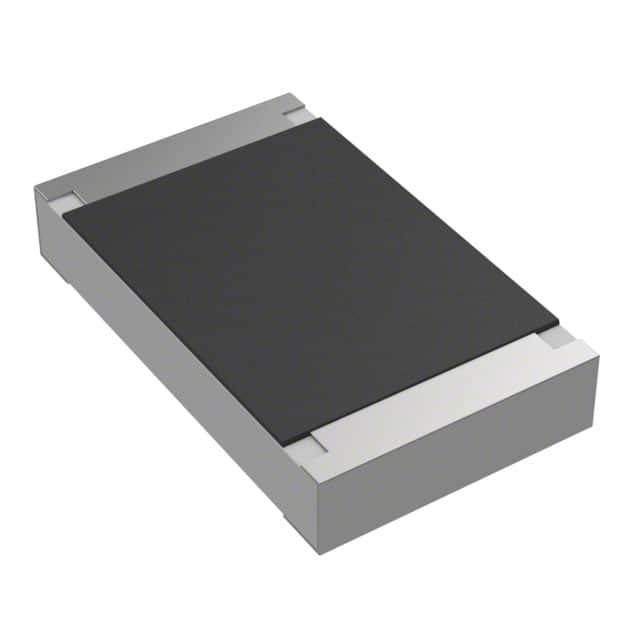

    CGS 3540 100KΩ 厚膜金属电阻
    产品类型: 电源电阻
    主要功能: 用于电路中调节和控制电流,提供稳定的电阻值。
    应用领域: 广泛应用于消费电子、工业控制、汽车电子、通信设备等领域,特别是在需要高功率和高精度电阻的应用中表现优异。

    技术参数


    - 电阻值: 100KΩ
    - 功率等级: 4 W
    - 温度系数: ±100 ppm/°C
    - 额定电压: 250 V
    - 容差: ±1%
    - 引脚数量: 2
    - 尺寸(L×W×H): 7.1 mm × 4.2 mm × 1.1 mm (0.28 in × 0.165 in × 0.043 in)
    - 封装方式: 带料盘式封装
    - 焊接工艺能力: 可承受最高260°C的回流焊工艺

    产品特点和优势


    - 厚膜金属材料: 使用厚膜金属材料,提供了极高的稳定性和可靠性。
    - 高功率等级: 高达4 W的功率处理能力,适用于大功率应用。
    - 高精度: ±1% 的高精度保证了电阻值的稳定性。
    - 低温度系数: ±100 ppm/°C 的低温度系数减少了因温度变化对电阻值的影响。
    - 兼容性好: 适用于多种封装和焊接工艺,便于集成到不同类型的电路中。

    应用案例和使用建议


    应用案例:
    - 在工业控制电路中,用于负载管理,如电机驱动和加热元件。
    - 在通信设备中,作为电源管理的一部分,确保电流稳定。
    - 在汽车电子系统中,作为安全保护装置的关键部件,如过载保护。
    使用建议:
    - 为了提高可靠性,在高温环境下使用时,建议添加散热片以增加散热效果。
    - 确保焊接工艺符合要求,特别是在高功率环境下,需要使用能够承受较高温度的焊接工艺。

    兼容性和支持


    - 兼容零件:
    - TE Part #3-1879353-7:RR02 5% 130K AMMO
    - TE Part #1-2176404-5:3550 51K 1%
    - TE Part #2176404-4:3550 18K 1%
    - TE Part #2-2176404-2:3550 100K 1%
    - TE Part #2-2176401-0:3540 82K 1%
    - TE Part #9-2176400-3:3540 6K8 1%
    - TE Part #1-2176401-5:3540 51K 1%
    - TE Part #4-2176402-8:3540 2M2 5%
    - 技术支持: 如需支持,可拨打 +1 800 522 6752 获取帮助。

    常见问题与解决方案


    1. 问题: 使用过程中发现电阻值不稳定。
    解决办法: 检查电路设计,确保焊接工艺符合要求,避免由于焊接不良导致电阻值漂移。

    2. 问题: 电阻长时间使用后出现烧毁现象。
    解决办法: 确保在合适的功率范围内使用,如果需要更高的功率,考虑使用更高功率等级的电阻。

    3. 问题: 无法承受较高的环境温度。
    解决办法: 在高温环境中使用时,建议外加散热片或采取其他散热措施。

    总结和推荐


    综合评估:
    - 主要优点:
    - 高功率等级,适合大功率应用。
    - 高精度和低温度系数,确保了长期使用的稳定性。
    - 厚膜金属材料,提供了出色的机械和电气性能。
    - 与多种焊接工艺兼容,易于集成到不同类型的电路中。
    推荐使用:
    鉴于该产品在大功率、高精度和稳定性的出色表现,我们强烈推荐在需要高可靠性和稳定性的应用中使用此款厚膜金属电阻。对于需要高功率处理能力和良好温度稳定性的场合,该产品是理想的选择。

3540100KFT参数

参数
额定功率 4W
电阻个数 -
引脚数量 -
电阻值 100KΩ
温度系数 ±100ppm/℃
精度 ±1%
长*宽*高 7.1mm*4.2mm*1.2mm
通用封装 2817
安装方式 标准安装
零件状态 在售
包装方式 卷带包装

3540100KFT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3540100KFT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY 3540100KFT 3540100KFT数据手册

3540100KFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.494
100+ ¥ 4.0266
500+ ¥ 3.9547
1000+ ¥ 3.9547
库存: 1899
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 44.94
