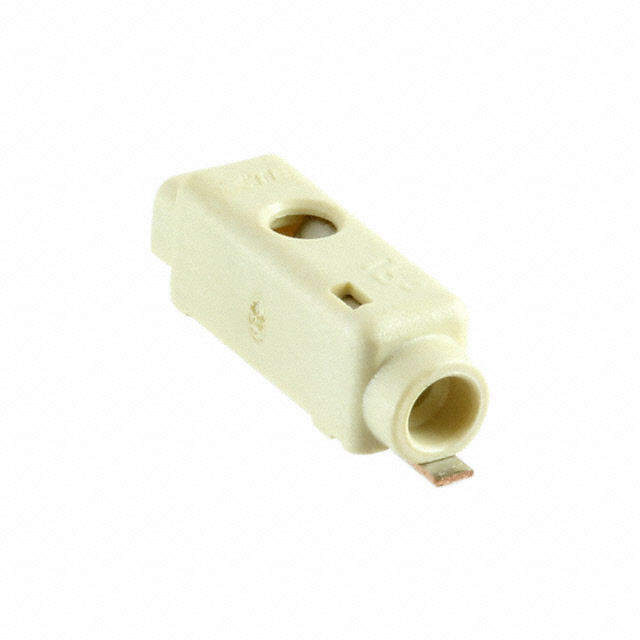

2213301-1

产品分类: 固态照明连接器
厂牌: TE CONNECTIVITY
产品描述: Conn Poke-In Wire RCP 1 POS Solder RA Side Entry SMD T/R
供应商型号: W-2213301-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 固态照明连接器 2213301-1

2213301-1概述


    产品简介


    TE Connectivity推出的SMT可释放插针式电线连接器是一种专为智能建筑设计的高性能电线连接解决方案。该连接器具备多种配置(单排、双排和三排),适用于LED灯模块、计量和控制终端接线、以及建筑设备中的电源接线板等应用场合。它具有低轮廓设计和圆角边缘,防止干扰LED照明并减少阴影。

    技术参数


    - 电气性能
    - 电流等级:18AWG线材 - 9A
    20-22AWG线材 - 5A
    - 电压等级:600VAC/DC
    - 机械性能
    - 操作温度范围:-40°C至130°C
    - 材料
    - 外壳:UL 94 V0阻燃高温度热塑性塑料
    - 触点:镍镀铜合金表面涂锡
    - 其他参数
    - 线规接受范围:18至22 AWG实心、绞合导体及预焊导体,可支持全球应用
    - 最大绝缘外径:2.5mm (0.098")
    - 剥线长度:9.0mm ± 1.0 (0.354" ± 0.039)


    产品特点和优势


    1. 自动化生产:具有平面顶部,便于真空拾取,且适用于回流焊接过程,提高生产效率。
    2. 低轮廓设计:圆角设计不干扰LED灯,减少阴影。
    3. 侧边堆叠设计:4毫米中心间距设计使得连接器可以侧边堆叠,支持更高的连接变化,减少库存并降低成本。
    4. 集成式导线释放机制:有助于在电线装配和返工过程中避免损坏。
    5. 无专用工具要求:无需特殊工具即可插入或移除电线。
    6. 支持高电压连接:提供双位8毫米中心线版本以满足高压需求。

    应用案例和使用建议


    此连接器广泛应用于智能建筑中的LED照明模块,以及各种电气控制系统中的连接需求。建议在使用时遵循技术手册中的指导,例如插入导线时要保持水平,对于绞合导线先按压释放机制再水平拔出。此外,在选择连接器配置时,根据具体应用需求合理选择单排、双排或三排配置。

    兼容性和支持


    - 该连接器与多种PCB布局兼容,并提供卷带包装,方便高速SMT组装。
    - TE Connectivity公司提供全球技术支持,确保客户获得及时帮助。

    常见问题与解决方案


    1. 问题:无法顺利插入导线
    - 解决方案:检查导线是否正确剥离,确认导线规格符合要求,并按规范操作。
    2. 问题:插入后导线容易脱落
    - 解决方案:检查导线是否已完全就位,并确保导线没有超出释放机制的设计区域。

    总结和推荐


    总体而言,TE Connectivity的这款SMT可释放插针式电线连接器凭借其出色的机械性能、电气特性和灵活的应用选项,在智能建筑和其他电气应用中展现出显著的优势。我们强烈推荐这款产品用于需要高效、可靠连接的场合。

2213301-1参数

参数
长*宽*高 10.6mm*3.9mm*4.5mm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
