1415039-1

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 泰科 功率继电器, RTH系列, 24V 直流线圈电压, 切换电流16A, 单极常开
供应商型号: U-1415039-1
供应商: 云汉优选
标准整包数: 20

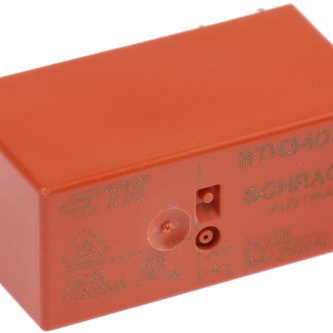

TE CONNECTIVITY 信号继电器 1415039-1

1415039-1概述

    电子元器件产品技术手册

    产品简介


    工业继电器是用于控制电力流动的重要电子元件,广泛应用于自动化生产线、机器人、电梯、控制面板、CNC机床、运动控制系统、照明、建筑系统、太阳能、暖通空调(HVAC)和各种安全关键应用中。TE Connectivity(TE)提供全面的设计和制造能力,拥有广泛的开关解决方案,满足高要求的高性能应用需求。

    技术参数


    本部分将列出几种典型产品的技术规格、性能参数、支持的电气特性及工作环境等信息。
    SCHRACK RE/REL系列
    - 触点安排:1 form C (CO),1 form A (NO)
    - 额定电压:250VAC
    - 额定电流:3A/5A
    - 开关功率/最大断开:1250VA
    - 触点材料:AgNi 90/10, AgSnO2
    - 最小推荐接触负载:100mA at 5VDC
    - 磁系统:DC, bistable
    - 额定线圈电压:3至48VDC
    - 额定线圈功率:200mW
    - 绝缘强度:初始介电强度:1000Vrms,测试间隙/爬电距离:4/4mm
    - 环境温度:最高+85°C
    - 安装方式:THT,PCB
    SCHRACK RTX系列
    - 触点安排:1 form C (CO),1 form A (NO)
    - 额定电压:250VAC
    - 额定电流:16A
    - 开关功率/最大断开:4000VA
    - 触点材料:AgNi90/10, AgSnO2
    - 最小推荐接触负载:100mA at 12VDC
    - 磁系统:Bistable
    - 额定线圈电压:5至48VDC
    - 额定线圈功率:650mW/665mW
    - 绝缘强度:初始介电强度:1250Vrms,测试间隙/爬电距离:10/10mm
    - 环境温度:最高+70°C
    - 安装方式:THT,PCB

    产品特点和优势


    这些工业继电器具有独特的紧凑设计、高可靠性和广泛的适用性,特别是在需要远程控制和高切换频率的应用中表现出色。它们还具备低功耗特性,能够在苛刻环境下长时间稳定运行,适合多种复杂应用场景。

    应用案例和使用建议


    应用案例:
    - 机器人:用于控制电机驱动系统的电源
    - 暖通空调(HVAC):用于空调系统内的电源开关控制
    - 建筑系统:用于自动照明控制
    使用建议:
    - 在选择继电器时,考虑环境温度、电流负载和电压要求,确保符合实际应用需求。
    - 考虑到机械寿命和可靠性,在设计电路时,应尽量避免反复开关造成的损耗。

    兼容性和支持


    这些工业继电器经过严格测试,以满足行业标准,例如IEC 60335-1。对于不同的安装方式(如THT和PCB),用户可以根据需要进行选择。TE Connectivity提供了详尽的技术文档和支持服务,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    问题1:如何处理继电器触点粘连?
    - 解决方案:定期检查并清洁触点,确保接触良好。如果问题仍然存在,可以更换新的触点材料。
    问题2:线圈工作不正常怎么办?
    - 解决方案:检查线圈接线是否正确,电压是否在额定范围内。必要时可以联系技术支持寻求帮助。

    总结和推荐


    这些工业继电器具备紧凑设计、高可靠性和广泛的应用范围,适合于自动化生产线、机器人、电梯、控制面板等多个领域。考虑到其卓越的性能和高性价比,我们强烈推荐在相关项目中使用这些产品。同时,TE Connectivity提供了详尽的技术文档和支持服务,为用户提供了极大的便利。

1415039-1参数

参数
负载电流额定值 -
绝缘 -
直流开关电压 -
运行时间 8ms
线圈电流 16.7mA
最大开关电流 16A
触头外形 -
释放时间 10ms
插入损耗 -
交流线圈电压 -
直流线圈电压 24V
线圈电阻 1.44KΩ
交流开关电压 400V
长*宽*高 29mm*12.7mm*15.7mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

1415039-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1415039-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY 1415039-1 1415039-1数据手册

1415039-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
