696035-2

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 6AWG Copper 29.84mm Tin T/R
供应商型号: A100817TR-ND
供应商: Digi-Key
标准整包数: 500
TE CONNECTIVITY 端子 - 环形端子 696035-2

696035-2概述

    电子元器件产品技术手册解析

    产品简介

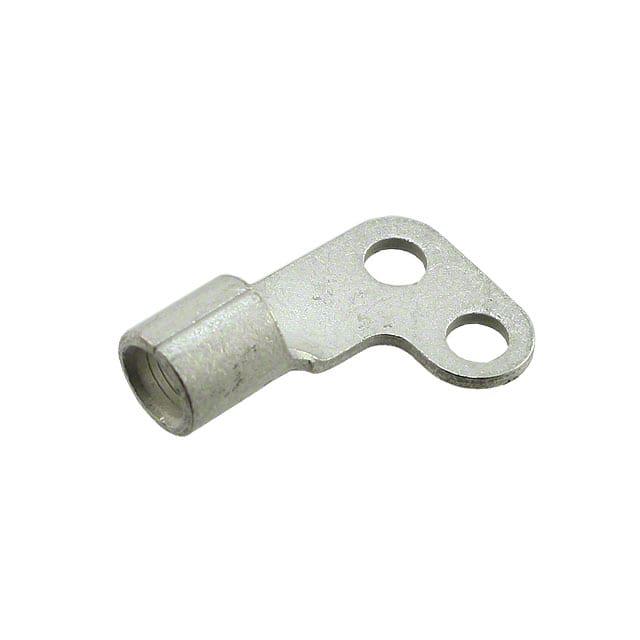

    本文档详细介绍了TE Connectivity公司生产的闭口环舌端子(Closed Ring Tongue Terminal)696035-2型号。这是一种适用于电线直径为6 AWG且螺钉尺寸为#10的标准铜接线端子。它具有封闭式环舌结构和偏置接触设计,适合用于工业设备、汽车系统及电力系统等领域的连接和固定需求。

    技术参数


    该端子的关键技术参数如下:
    - 螺钉尺寸:#10
    - 电线直径范围:20800 – 33100 CMA
    - 环舌直径:5 mm (0.197 in)
    - 舌厚:1.45 mm (0.057 in)
    - 产品长度:29.85 mm (1.175 in)
    - 内径:5.89 mm (0.232 in)
    - 操作温度范围:170 °C (338 °F)
    - 接口材料:铜和锡镀层
    - 重量:7.174 g
    - 包装数量:500个
    - 包装方法:带装
    - 产品认证:
    - 符合欧盟RoHS指令
    - 符合欧盟ELV指令
    - 符合中国RoHS 2指令
    - 符合REACH法规

    产品特点和优势


    该闭口环舌端子的主要优势如下:
    - 重型设计:能够承受高负载和强度要求,适用于高压和高电流的应用场景。
    - 非绝缘:由于是无绝缘设计,能够节省空间并提高导电效率。
    - 封闭式环舌:提供可靠的电气连接,防止短路和接触不良。
    - 带状包装:方便批量使用和管理。
    - 低卤素含量:减少环境污染风险。

    应用案例和使用建议


    应用场景:此端子广泛应用于需要高强度连接的应用场景,例如工业自动化设备、太阳能逆变器、电动汽车充电站、建筑控制系统的电线连接等。此外,其偏置设计使其在紧凑空间内的应用更为灵活。
    使用建议:建议根据实际应用场合选择适当的电线直径,并确保电线正确安装以获得最佳性能。在使用过程中,应避免高温环境以防止过度热老化。

    兼容性和支持


    该闭口环舌端子可与多种电线材料和镀层兼容,特别是铜基材料和锡镀层。厂商提供了详细的合规信息和包装细节,用户可以参考制造商网站上的资料获取更多支持和服务。

    常见问题与解决方案


    - 问题1:端子表面出现氧化现象?
    - 解决方法:使用无水酒精清洁端子表面,并涂抹适量的防氧化剂。

    - 问题2:端子接触不良?
    - 解决方法:确保电线和端子紧密接触,并使用适当的工具进行紧固。

    - 问题3:端子在高温下失效?
    - 解决方法:避免在超过额定温度范围内使用,选择适当的工作环境。

    总结和推荐


    综上所述,这款闭口环舌端子凭借其强大的机械特性和电气特性,在众多应用场景中表现出色。它不仅具备良好的可靠性和耐用性,还符合多项国际环保标准。因此,对于追求高品质连接解决方案的客户而言,这是一款值得信赖的产品。
    通过以上全面的技术手册内容解析,我们强烈推荐此款端子在各种严苛应用环境中使用,以实现高效的电气连接和设备稳定性。如有进一步疑问或技术支持需求,请联系厂商官方热线。

696035-2参数

参数
长*宽*高 29.84mm*19.18mm*1.45mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

696035-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

696035-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 696035-2 696035-2数据手册

696035-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
