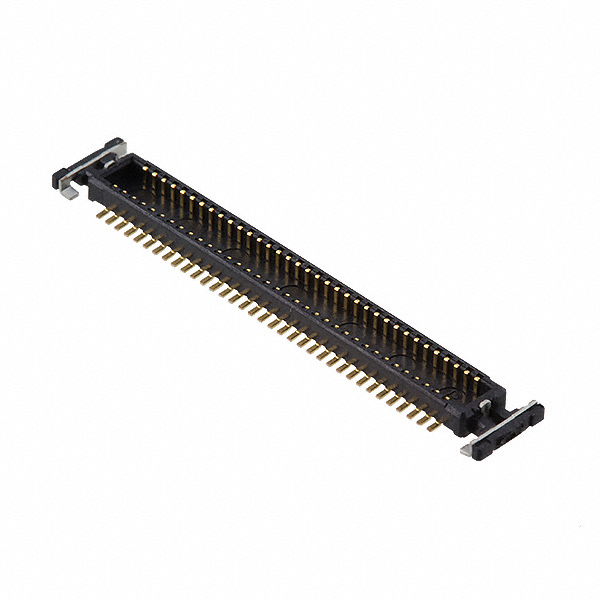

7-5353164-6

厂牌: TE CONNECTIVITY
产品描述: Outer Shroud Contacts,Plug 500μm 2 70pin 1.5mm 1.08mm 760nm 金 SMD,P=0.5mm 贴片安装 22.1mm(长度)*3.56mm(高度)
供应商型号: Q-7-5353164-6
供应商: 期货订购
标准整包数: 3000
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 7-5353164-6

7-5353164-6概述

    Stacking Connectors: A Comprehensive Guide
    1. 产品简介(Product Introduction)
    产品类型(Product Type):
    本技术手册涉及的电子元器件主要是叠层连接器,广泛应用于并行板对板连接。叠层连接器是PCB设计中不可或缺的一部分,允许在垂直方向上连接多块电路板,从而提高空间利用率和系统复杂度。
    主要功能(Primary Functions):
    叠层连接器能够提供高速信号传输、电源传输和接地路径,满足不同应用场景的需求。这些连接器支持细间距、自由高度和控制阻抗等多种规格,适用于广泛的行业领域,如通讯设备、工业自动化、数据中心和汽车电子等。
    应用领域(Application Areas):
    由于其多功能性和可靠性,这些叠层连接器被广泛用于各种电子设备中,例如服务器、存储设备、网络设备、医疗设备、军事设备以及各种便携式电子产品。
    2. 技术参数(Technical Specifications)
    叠层高度(Stacking Heights):
    - 0.4mm: 1.0mm 和 1.5mm
    - 0.5mm: 1.5mm
    - 0.8mm: 3.0mm
    - 1.0mm: 8.0mm 至 15mm
    - 1.25mm: 5mm 至 11mm
    - 2.0mm: 6mm 至 7.1mm
    - 2.5mm: 18mm 和 23mm
    接触间距(Contact Pitch):
    - 0.4mm
    - 0.5mm
    - 0.6mm
    - 0.8mm
    - 1.0mm
    - 1.25mm
    - 1.27mm
    位置数(Positions):
    - 0-30 位置
    - 31-100 位置
    - 101-200 位置
    - 超过 200 位置
    连接方法(Connection Methods):
    - 表面贴装(SMT)
    - 穿孔焊接(TH)
    - 压接穿孔(Press-Fit)
    3. 产品特点和优势(Product Features and Advantages)
    独特的功能和优势(Unique Features and Advantages):
    - 多样化的叠层高度和接触间距,适应不同应用场景。
    - 支持多种连接方法,确保更高的灵活性和可靠性。
    - 控制阻抗版本适用于高频应用,保证信号完整性。
    - 右角选项和自由高度版本为特定设计提供了更多选择。
    4. 应用案例和使用建议(Application Examples and Usage Recommendations)
    应用场景(Application Examples):
    - 服务器和存储设备:在这些高密度环境中,叠层连接器能够实现高速信号传输,支持多层板之间的通信。
    - 医疗设备:在医疗成像设备中,这些连接器需要具备高可靠性,以确保系统的正常运行。
    - 数据中心:为了优化空间利用率和减少电缆杂乱,叠层连接器是理想的选择。
    使用建议(Usage Recommendations):
    - 在选择叠层连接器时,需考虑所需的叠层高度、最小信号传输需求以及安装位置的空间限制。
    - 结合实际应用的具体要求,选择合适类型的连接器和连接方式,如SMT或TH。
    - 使用合适的装配工艺和工具,确保连接器的可靠安装和功能。
    5. 兼容性和支持(Compatibility and Support)
    兼容性(Compatibility):
    - 这些叠层连接器具有多种尺寸和规格,可与其他同类产品兼容,适用于各种不同类型的电路板和系统。
    - 同时提供SMT和TH版本,以适应不同的组装工艺需求。
    支持和服务(Support and Services):
    - TE Connectivity 提供详尽的技术文档、设计指南和样品服务,帮助用户轻松地集成这些连接器到他们的设计中。
    - 用户可以通过访问TE官网获取更多信息,或联系技术支持中心获得及时的帮助。
    6. 常见问题与解决方案(Common Issues and Solutions)
    常见问题及解决方案(Common Issues and Solutions):
    - 问题: 信号完整性不足。
    - 解决方法: 选择控制阻抗版本的叠层连接器,以确保高速信号传输的可靠性。
    - 问题: 安装困难。
    - 解决方法: 使用合适的焊接和压接工具,并按照制造商的指导进行操作。
    - 问题: 插拔力过大。
    - 解决方法: 检查叠层高度和接触间距的匹配性,适当调整以减少插拔力。
    7. 总结和推荐(Summary and Recommendation)
    综合评估(Summary):
    - 优点:
    - 高可靠性:通过精细的设计和制造工艺,确保连接器的耐用性和长期稳定运行。
    - 高灵活性:提供多种规格和连接方式,适用于多种应用场景。
    - 高信号完整性:对于高频应用,控制阻抗版本能够保证信号的稳定传输。

    推荐(Recommendation):
    - 综上所述,TE Connectivity 的叠层连接器在性能、可靠性和适用范围方面表现优异,强烈推荐给需要在紧凑空间内实现高效信号和电源传输的应用场合。

7-5353164-6参数

参数
间距 500μm
排数 2
触头镀层
板上高度 1.08mm
针脚数 70pin
接合堆叠高度 1.5mm
触头镀层厚度 760nm
类型 Outer Shroud Contacts,Plug
长*宽*高 22.1mm(长度)*3.56mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
