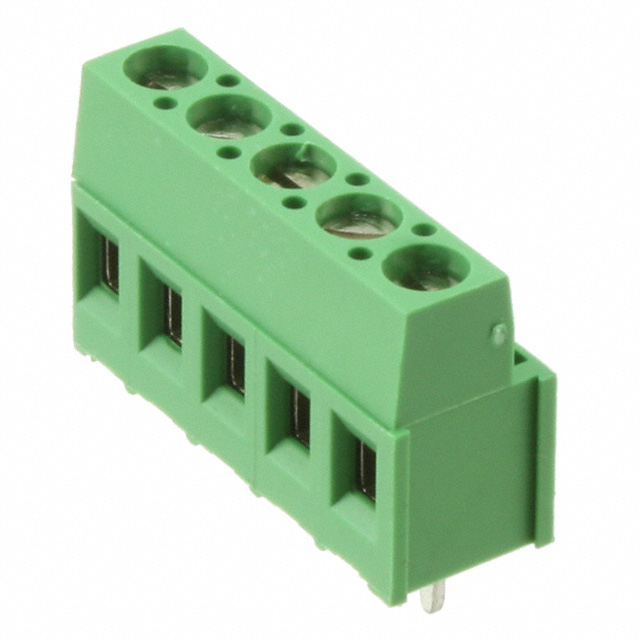

282841-5

产品分类: 接线板-线至板
厂牌: TE CONNECTIVITY
产品描述: Conn Eurostyle Block HDR 5 POS 5.08mm Solder ST Thru-Hole 17.5A/Contact
供应商型号: 282841-5
供应商: Master
标准整包数: 3
TE CONNECTIVITY 接线板-线至板 282841-5

282841-5概述

    电子元器件技术手册:282841-5 PCB终端块

    产品简介


    282841-5 是一款高性能的PCB终端块(Header),适用于线对板连接。它支持5个位置,中心线间距为5.08毫米(0.2英寸),具有90度电线入口角度,适用于导线范围为30到12 AWG。该终端块广泛应用于电源和信号电路,是工业自动化、汽车电子、通讯设备及家用电器等多个领域的理想选择。

    技术参数


    - 中心线间距:5.08毫米(0.2英寸)
    - 电线尺寸:30 - 12 AWG
    - 连接方式:通孔焊接
    - 额定电流:最大17.5安培
    - 额定电压:交流300伏特
    - 操作温度范围:-40至110摄氏度(-40至230华氏度)
    - 接触材质:黄铜基础,锡镀层
    - 终端长度:3.5毫米(0.138英寸)
    - 螺丝材质:黄铜
    - 螺丝直径:M3
    - 包装数量:每包150个
    - 材料:PA 66(塑料)

    产品特点和优势


    - 多功能适用:该终端块适用于多种电气连接需求,特别是在高电流应用中表现优异。
    - 可靠连接:通过锡镀层和黄铜基材确保稳定可靠的电连接。
    - 易于安装:提供简便的通孔焊接方式,适合大批量生产。
    - 环境适应性强:能在宽广的操作温度范围内保持稳定性能,适用于严苛的工作环境。

    应用案例和使用建议


    该终端块在汽车电子系统、工业控制系统、通信设备以及家用电器等领域都有广泛应用。例如,在汽车电子中,它可以用于引擎控制单元的电源和信号线路连接,确保系统的稳定运行。建议在安装时使用适当的焊接工具和工艺,以确保焊点的质量和可靠性。

    兼容性和支持


    该产品可与一系列其他TE Connectivity的产品配合使用,如各种线束配件。如有任何安装或使用问题,可通过电话+1 800 522 6752联系技术支持。

    常见问题与解决方案


    1. 安装时接触不良:确保焊点充分且焊接质量良好。
    2. 电气连接不稳定:检查接线是否正确,确保连接紧密。
    3. 温度过高导致损坏:避免超过其额定温度范围的使用环境。

    总结和推荐


    综上所述,282841-5是一款功能强大、可靠且应用广泛的PCB终端块。其卓越的电气性能和机械稳定性使其成为各类电子设备的理想选择。我们强烈推荐此产品用于需要高电流和稳定连接的应用场合。无论是工业还是消费电子领域,这款产品都能满足您的需求。

282841-5参数

参数
长*宽*高 25.4mm(长度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装,散装

282841-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

282841-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线板-线至板 TE CONNECTIVITY 282841-5 282841-5数据手册

282841-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.4691 ¥ 20.9129
10+ $ 2.0309 ¥ 17.2017
150+ $ 1.8443 ¥ 15.3344
300+ $ 1.7952 ¥ 14.5081
600+ $ 1.3102 ¥ 10.8877
1050+ $ 1.2544 ¥ 10.2722
2550+ $ 1.0423 ¥ 8.5357
5100+ $ 1.0423 ¥ 8.5357
库存: 3
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 20.91
