2-2176090-4

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 226KΩ ±0.1% 167mW ±25ppm/℃ 0603 贴片安装 1.55mm*800μm*550μm
供应商型号: N-2-2176090-4
供应商: 云汉优选
标准整包数: 1000

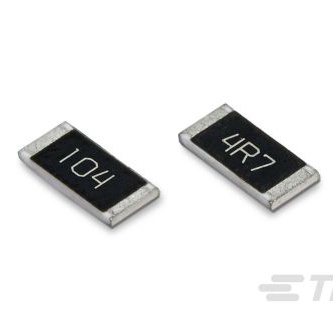

TE CONNECTIVITY 贴片电阻 2-2176090-4

2-2176090-4概述

    SMD High Power Precision Resistors

    1. 产品简介


    产品类型:表面贴装(SMD)高功率精密电阻
    主要功能:提供高精度、高可靠性以及稳定的电阻值,适用于多种电路设计
    应用领域:通信设备、工业控制、消费电子产品等

    2. 技术参数


    以下是不同尺寸电阻的关键技术参数:
    | 尺寸 | 额定功率 @ 70°C | 电阻范围 (Ω) | 耐受度 (%) | TCR (PPM/°C) | 最大工作电压 (V) | 最大过载电压 (V) | 工作温度范围 (°C) | 绝缘电阻 (MΩ) | 稳定性 (%) |
    ||
    | 0201 | 0.05W | 5K0 ~ 75K | 0.1 / 0.5 / 1 | 25 / 50 | 25 | 50 | -55 ~ +155 | >1000 | 0.5 |
    | 0402 | 0.063W | 49R9 ~ 100K | 0.05 / 0.1 / 0.5 / 1 | 5 / 10 / 15 / 25 / 50 | 25 | 50 | -55 ~ +155 | >1000 | 0.5 |
    | 0603 | 0.1W | 24R9 ~ 60K | 0.05 / 0.1 / 0.5 / 1 | 5 / 10 / 15 / 25 / 50 | 75 | 150 | -55 ~ +155 | >1000 | 0.5 |
    | 0805 | 0.125W | 24R9 ~ 150K | 0.05 / 0.1 / 0.5 / 1 | 5 / 10 / 15 / 25 / 50 | 150 | 300 | -55 ~ +155 | >1000 | 0.5 |
    | 1206 | 0.25W | 24R9 ~ 300K | 0.05 / 0.1 / 0.5 / 1 | 5 / 10 / 15 / 25 / 50 | 200 | 400 | -55 ~ +155 | >1000 | 0.5 |
    | 1210 | 0.33W | 24R9 ~ 300K | 0.05 / 0.1 / 0.5 / 1 | 5 / 10 / 15 / 25 / 50 | 200 | 400 | -55 ~ +155 | >1000 | 0.5 |
    | 2010 | 0.33W | 24R9 ~ 300K | 0.05 / 0.1 / 0.5 / 1 | 5 / 10 / 15 / 25 / 50 | 200 | 400 | -55 ~ +155 | >1000 | 0.5 |
    | 2512 | 1.0W | 4R7 ~ 1M0 | 0.1 / 0.5 / 1 | 10 / 15 / 25 / 50 | 200 | 400 | -55 ~ +155 | >1000 | 0.5 |

    3. 产品特点和优势


    产品特点:
    - 高精度:耐受度低至 0.05%,温度系数 (TCR) 低至 5PPM
    - 高功率:额定功率最高可达 1W
    - 宽电压范围:直流工作电压高达 200V
    - 终端处理:采用电镀 100% 锡雾面处理
    市场竞争力:
    - 精准度:提供更精确的阻值和更好的温度稳定性
    - 广泛适用性:适合各种电路设计和应用

    4. 应用案例和使用建议


    应用案例:
    - 通信设备:用于高速数据传输线路的精密调节
    - 工业控制:在复杂控制系统中实现精准测量和反馈控制
    - 消费电子产品:确保高性能设备中的稳定性和可靠性
    使用建议:
    - 考虑环境因素:选择适当的工作温度范围以避免因温度变化导致的性能下降
    - 注意电压和电流限制:根据应用需求合理选择额定功率,防止过热和损坏

    5. 兼容性和支持


    兼容性:
    - 与常见的 PCB 设计标准兼容,易于集成到现有系统中
    - 提供多种封装选项,适用于不同类型的设备
    支持:
    - 官方网站提供在线帮助和咨询服务
    - 详细的技术文档和应用指南,便于快速上手

    6. 常见问题与解决方案


    常见问题:
    1. 温度系数变化:选择适当的温度系数,如 5PPM/°C 或更高,以减少温漂
    2. 过载问题:严格遵守最大过载电压和电流限制,使用保护措施防止过载
    解决方案:
    - 确保使用正确的电阻值和类型以匹配应用需求
    - 在高温环境下使用时,注意散热和降低工作负载

    7. 总结和推荐


    综合评估:
    - 主要优点:高精度、高功率、宽电压范围、良好的温度稳定性和广泛应用领域
    - 适用场景:通信设备、工业控制、消费电子产品等
    推荐:强烈推荐用于对精度和稳定性要求较高的应用场合。产品系列丰富,可根据具体需求选择合适的型号。

2-2176090-4参数

参数
电阻值 226KΩ
精度 ±0.1%
额定功率 167mW
温度系数 ±25ppm/℃
长*宽*高 1.55mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 盒装,卷带包装

2-2176090-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-2176090-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 2-2176090-4 2-2176090-4数据手册

2-2176090-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1208 ¥ 1.0271
10000+ $ 0.1123 ¥ 0.9543
20000+ $ 0.1051 ¥ 0.893
50000+ $ 0.0989 ¥ 0.841
100000+ $ 0.0918 ¥ 0.7803
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1027.1
