4-2176637-3

产品分类: 贴片电感
厂牌: TE CONNECTIVITY
产品描述: 30mA 2.2mH ±10% 3627 4.5mm*3.2mm*3.2mm
供应商型号: 171132P
供应商: 海外现货
标准整包数: 1

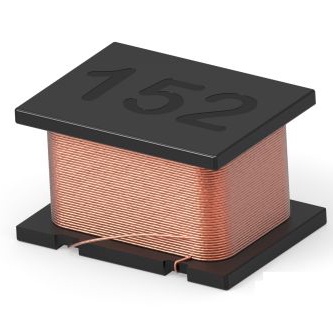

TE CONNECTIVITY 贴片电感 4-2176637-3

4-2176637-3概述


    产品简介


    TE Connectivity(TE)推出的微型表面贴装(SMD)功率电感器,系列为3627,专为提高性能和可靠性而设计,特别适合在DC电源电路中用作扼流线圈(choke coil)。这一系列产品提供了两种型号:3627,适用于低直流电阻;以及3627C,具有低直流电阻、高电流承载能力和高阻抗特性。3627系列电感器广泛应用于高频通信设备、个人电脑、硬盘驱动器及计算机外围设备等领域。

    技术参数


    | 参数 | 值 |

    | 类型 | 微型SMD功率电感 |
    | 尺寸 | 322515 (3.2×2.5×1.55 mm) |
    322520 (3.2×2.5×2.0 mm) |
    453226 (4.5×3.2×2.6 mm) |
    575047 (5.7×5.0×4.7 mm) |
    | 额定电流范围 | 0.03A ~ 6.00A |
    | 额定电感范围 | 0.12µH ~ 10,000µH |
    | 工作温度范围 | -40°C ~ 125°C |
    | 耐振动测试 | ΔL/L ≤ 10% |

    产品特点和优势


    TE 3627系列电感器采用特殊铁氧体芯,具备以下显著特点:
    1. 低直流电阻:减少能耗并提升效率。
    2. 高电流承载能力:满足大功率应用需求。
    3. 高阻抗特性:有效抑制高频干扰。
    4. 宽广的工作温度范围:适应恶劣环境。
    5. 坚固耐用:通过严苛的热冲击、振动和跌落测试。
    这些特点使其成为高性能电源管理和滤波的理想选择,在工业控制、通信系统及消费电子中表现出色。

    应用案例和使用建议


    应用案例
    - DC电源电路:3627系列电感器被广泛用于电源管理模块,如降压转换器和升压转换器,有效过滤输入输出纹波电压。
    - 通信设备:高频率下的优良阻抗特性使其适用于路由器和交换机等网络设备。
    - 硬盘驱动器:其低损耗特性有助于提高数据存储设备的稳定性。
    使用建议
    - 在高频场景下,建议选择更高阻抗的产品以减少信号失真。
    - 若需长时间运行于高温环境,应关注电感器的温升特性并预留足够的散热空间。
    - 针对复杂布局,合理规划PCB走线以降低寄生效应。

    兼容性和支持


    TE Connectivity提供了全面的技术支持和完善的文档资源。3627系列电感器与主流电子元件具有良好的兼容性,能够无缝集成到现有的电路设计中。此外,产品包装符合环保标准,支持卷带封装(Tape and Reel),方便大规模自动化生产。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后外观变形 | 检查焊接温度曲线是否符合规范 |
    | 温升过高 | 增加散热措施,检查电路布局合理性 |
    | 印刷标记不清晰 | 存储条件需控制湿度<80%,避免长时间暴露于潮湿环境中 |

    总结和推荐


    综上所述,TE Connectivity 3627系列微型SMD功率电感器凭借其卓越的性能、可靠的设计和广泛的适用性,是电子设计工程师的理想选择。其在高效能电源管理方面的表现尤其突出,无论是用于消费电子产品还是工业级应用都具有强大竞争力。因此,强烈推荐使用此系列电感器以满足高要求的应用需求。
    如有进一步需求或技术支持,请访问TE Connectivity官网或联系专业团队获取详细信息。

4-2176637-3参数

参数
测试频率 -
电感值 2.2mH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) -
额定电流 30mA
Q值 -
长*宽*高 4.5mm*3.2mm*3.2mm
通用封装 3627
包装方式 卷带包装

4-2176637-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2176637-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电感 TE CONNECTIVITY 4-2176637-3 4-2176637-3数据手册

4-2176637-3封装设计

查看详情并下载
Symbol
Footprint
