2443552-9

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 500V 450A 法兰安装 250mm(长度)*128mm(高度)
供应商型号: 174-2443552-9-ND
供应商: Digi-Key
标准整包数: 1

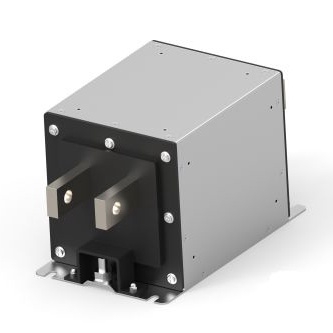

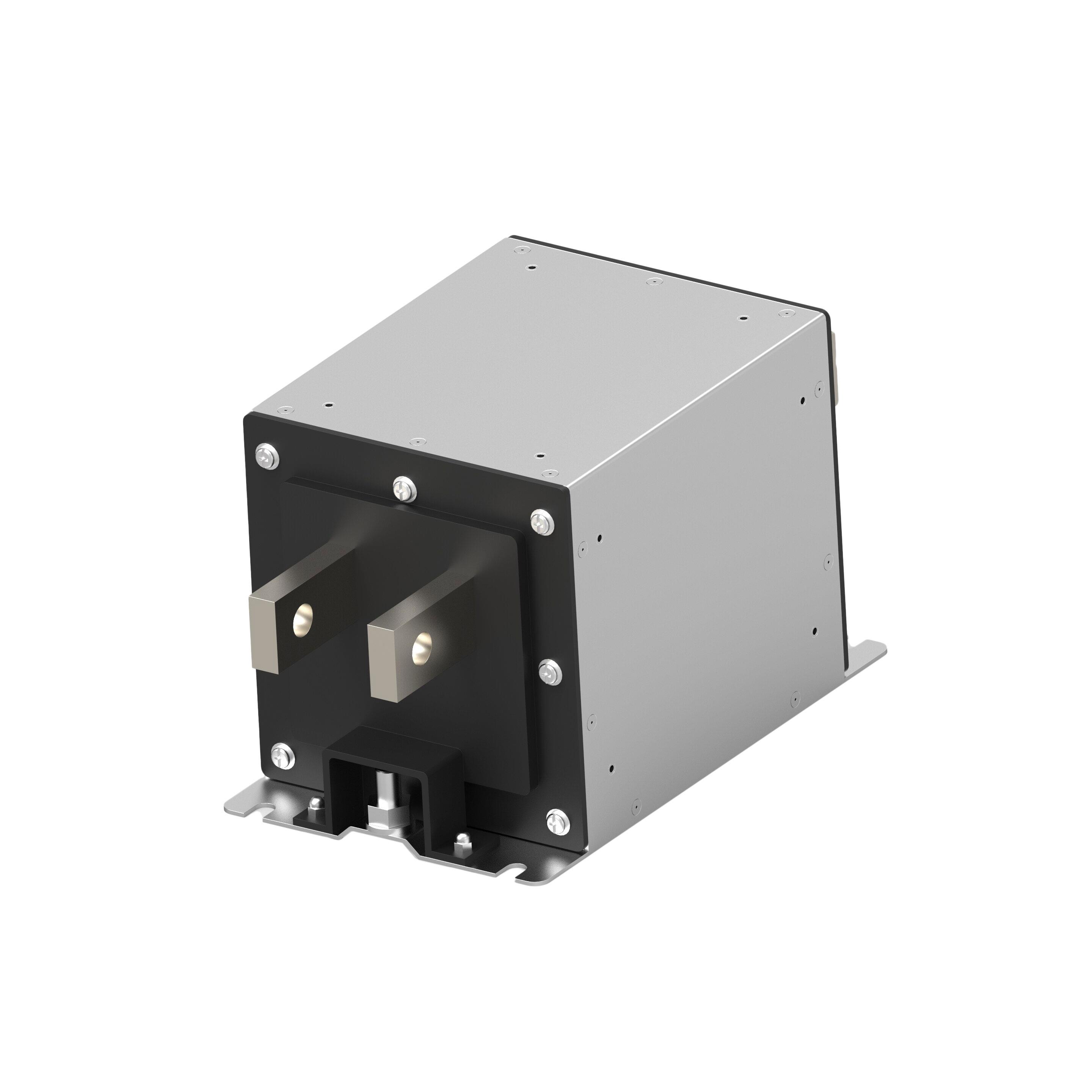

TE CONNECTIVITY EMI滤波器 2443552-9

2443552-9概述

    EVX Series High Voltage DC EMI Filter for Electric Vehicle Applications

    1. 产品简介


    EVX系列高电压直流电磁干扰(EMI)滤波器专为电动汽车(EV)充电系统设计,适用于各类高功率应用场合。这款滤波器通过IEC/EN 61851-23标准认证,旨在提高电动车辆充电系统的EMI衰减性能。其主要功能包括抑制充电过程中产生的高频噪声,确保充电系统的稳定运行。
    主要应用领域:
    - 级别3及以上的快充充电桩(75kW至2.4MW)
    - 电池储能解决方案(BESS)
    - 太阳能逆变系统
    - 功率转换系统

    2. 技术参数


    电气规格:
    - 最大连续工作电压:500VDC、1000VDC、1500VDC
    - 额定电流:150A至1600A @55°C
    - 工作频率:DC
    - 高压测试电压:
    - 500VDC:正负极端对地 ≥2000VDC,正负极端对极间 ≥2500VDC
    - 1000VDC:正负极端对地 ≥3600VDC,正负极端对极间 ≥6000VDC
    - 1500VDC:正负极端对地 ≥3600VDC,正负极端对极间 ≥6000VDC
    - 过载能力:额定电流的135%,持续15分钟
    - 工作温度范围:-40°C至+100°C
    - 火焰等级:UL 94 V-0或更好
    功能性规格:
    - 设计符合UL 60939-3标准

    3. 产品特点和优势


    特点:
    - 三种高压等级(500V、1000V、1500V)
    - 四种级别的高衰减性能,包括标准型(带或不带接地电容)、中等级别和高性能级别
    - 额定电流从150A到1600A
    - 可处理高达2.4MW的高功率快速充电桩
    - 不同接地电容的设计选项
    - 符合EV导电充电系统标准IEC/EN 61851-23
    - 支持符合UL 2202 EV充电系统设备标准
    - 小巧紧凑的设计,易于安装
    优势:
    - 在高电压和高功率应用中表现出色
    - 高效能EMI衰减,有效降低充电过程中的电磁干扰
    - 适合多种应用场景,如快充充电桩、储能系统、太阳能逆变器等
    - 通过多项国际标准认证,确保可靠性和安全性

    4. 应用案例和使用建议


    应用场景:
    - 快速充电桩应用:75kW至2.4MW的电动汽车快速充电站,能够应对大规模、高频率的充电需求
    - 电池储能系统:用于稳定电网运行和储存可再生能源
    - 太阳能逆变器系统:确保逆变器输出的稳定性和安全性
    使用建议:
    - 安装时需考虑系统整体布局和布线,确保滤波器位置有利于减少干扰
    - 结合实际应用场景选择合适的型号和配置,以达到最佳性能
    - 定期进行系统检查和维护,确保长期稳定运行

    5. 兼容性和支持


    兼容性:
    - 与多种高压电气系统和设备兼容
    - 与常见的充电接口和控制系统相匹配
    支持和服务:
    - 提供详尽的技术资料和支持文档
    - 厂商提供定期的产品维护和升级服务

    6. 常见问题与解决方案


    问题一:滤波器过热保护
    - 解决方案:检查接线是否正确、负载是否超过额定值;适当增加散热措施
    问题二:电磁干扰问题
    - 解决方案:确认滤波器型号和系统匹配度;重新布局线路,尽可能缩短电源线和信号线距离
    问题三:产品损坏或失效
    - 解决方案:联系技术支持团队,提供损坏细节;根据实际情况安排更换或维修

    7. 总结和推荐


    综上所述,EVX系列高电压直流EMI滤波器凭借其出色的技术参数、广泛应用领域以及良好的市场表现,是理想的充电系统解决方案之一。其在高电压、高功率应用中的卓越性能,使其成为众多新能源项目中的首选产品。对于需要稳定、高效充电解决方案的应用场合,我们强烈推荐使用EVX系列滤波器。

2443552-9参数

参数
中心频率 -
滤波器阶数 -
通道数 -
电容值 -
电感值 -
电路技术 -
ESD保护 -
截止频率 -
额定电流 450A
电阻 -
额定电压-DC 500V
长*宽*高 250mm(长度)*128mm(高度)
安装方式 法兰安装
包装方式 盒装

2443552-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2443552-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 2443552-9 2443552-9数据手册

2443552-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 733.772 ¥ 6140.7544
10+ $ 691.1195 ¥ 5783.8065
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6140.75
