首页  >  产品百科  >  3430A2ZTDF

3430A2ZTDF

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 0Ω 0508
供应商型号: 4207915
供应商: 海外现货
标准整包数: 1

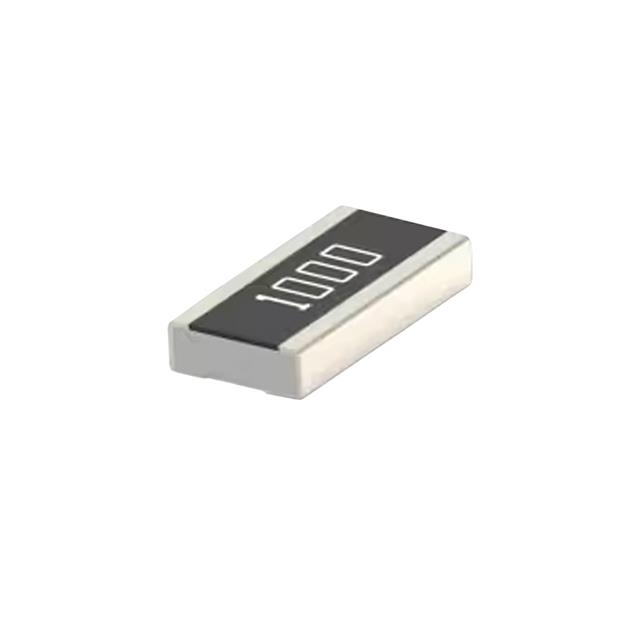

TE CONNECTIVITY 贴片电阻 3430A2ZTDF

3430A2ZTDF概述

    # AUTOMOTIVE GRADE WIDE TERMINAL CHIP RESISTOR TYPE 3430 SERIES

    产品简介


    TE Connectivity(TE)推出的新型汽车级高功率宽终端芯片电阻——3430系列,是基于钌基厚膜元件设计,配备宽广终端,显著提高了功率处理能力,超越传统方法的限制。多层电极结构与100% CCD检测技术相结合,进一步提升了长期稳定性和可靠性。这款产品适用于汽车行业,电信设备以及各类消费电子产品,如相机、手表、计算器、计算机、医疗设备等。

    技术参数


    以下是3430系列电阻的技术规格与性能参数:
    | 规格项目 | 参数 |

    | 尺寸(代码) | A2: 0508,B2: 0612,H2: 1020,A3: 1225 |
    | 功率等级@70°C(W) | A2: 1W,B2: 1.5W,H2: 2W,A3: 3W |
    | 最大工作电压(V) | 200V |
    | 最大过载电压(V) | 400V |
    | 电阻范围(mΩ) | 1R ~ 9R76,10R ~ 1M |
    | 电阻容差(%) | 1%,±100,±150 |
    | 温度系数(ppm/°C) | ±100,±150 |
    | 端子额定电流(A) | A2: 5A,B2: 6A,H2: 10A,A3: 12A |
    | 操作温度范围(°C) | -55 ~ 155 |

    产品特点和优势


    3430系列电阻具有以下显著优势:
    - AEC-Q200认证:满足严格的汽车工业标准要求。
    - 多层电极结构:提高产品的可靠性和稳定性。
    - 兼容所有焊接工艺:确保了焊接过程中的灵活性和便利性。
    - 100% CCD检测:提升产品质量控制。
    - 湿度敏感度等级:达到MSL1级,降低了因湿度过高导致的质量问题风险。

    应用案例和使用建议


    应用案例
    - 汽车电子:用于各种车内电气系统,保障行车安全。
    - 通讯设备:提高信号传输的稳定性与可靠性。
    - 消费电子:提升电子设备的使用寿命和耐久性。
    使用建议
    - 在选择电阻时需考虑实际应用场景中的工作条件(如温度、电压),以保证电阻性能最优。
    - 安装过程中应遵循IPC/JEDEC J-STD-020与J-STD-002规范进行回流焊接。
    - 建议在高温环境下使用时,注意散热措施以防止电阻过热损坏。

    兼容性和支持


    3430系列电阻与多种电子设备具有良好的兼容性,可以轻松集成到现有系统中。TE Connectivity提供详尽的技术支持,包括但不限于安装指导、故障排除指南等服务。

    常见问题与解决方案


    常见问题与解决办法
    1. 过载问题
    - 解决方案:严格按照最大工作电压和过载电压的限制使用。

    2. 电阻值偏差
    - 解决方案:定期进行检查和校准,确保电阻值在允许范围内。

    3. 焊接问题
    - 解决方案:遵循规范进行焊接,如预热时间和峰值温度等参数。

    总结和推荐


    总体而言,3430系列电阻凭借其高可靠性和广泛的应用范围,在汽车电子和消费电子领域表现优异。其优越的性能指标使其成为众多应用场合的理想选择。对于需要高性能电阻的项目,强烈推荐使用此款产品。

3430A2ZTDF参数

参数
电阻值
精度 -
额定功率 -
温度系数 -
通用封装 0508
应用等级 汽车级
包装方式 卷带包装

3430A2ZTDF厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3430A2ZTDF数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 3430A2ZTDF 3430A2ZTDF数据手册

3430A2ZTDF封装设计

查看详情并下载
Symbol
Footprint
3D Model
