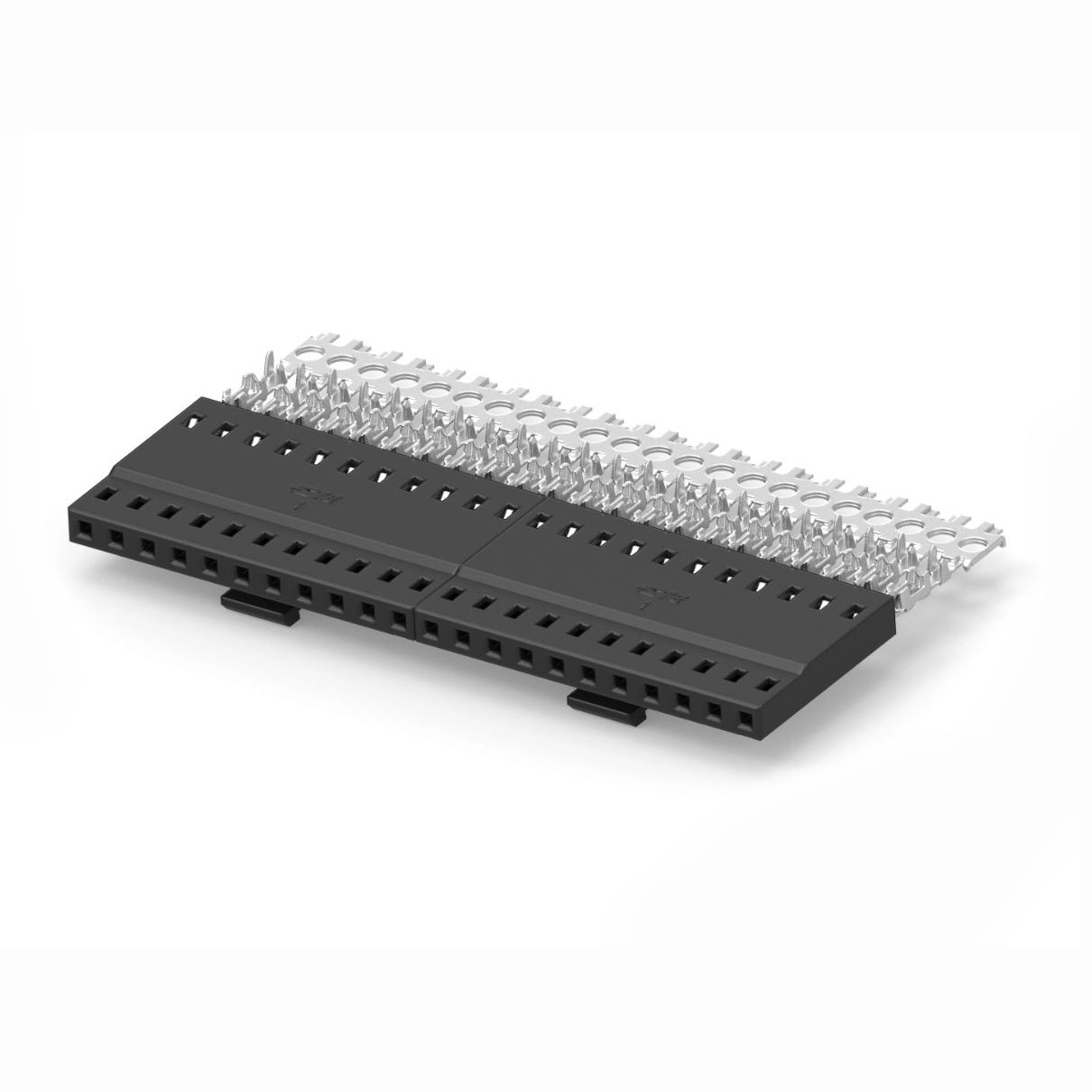

1-2317211-1

厂牌: TE CONNECTIVITY
产品描述: 26-30 AWG Latch Lock,Receptacle 2mm 1 11pin 1.27μm 锡 黑色 IDC 导线安装,自由悬挂,通孔安装
供应商型号: Q-1-2317211-1
供应商: 期货订购
标准整包数: 1440
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 1-2317211-1

1-2317211-1概述

    AMPMODU 2 mm Interconnection System

    产品简介


    TE Connectivity (TE) 的 AMPMODU 2 mm 互连系统是一种可靠且经济高效的解决方案,适用于现代精密电子设备。该系统特别适合空间受限的环境,并提供一系列设计特性,以确保在严苛应用中的信号传输可靠性。其紧凑的2 mm 设计使得空间节省成为可能,为设计师提供了更高的整体灵活性。

    技术参数


    - 中心线距离:0.079英寸(2毫米)
    - 插针规格:0.020英寸(0.50毫米)方形插针
    - 接触点:双弹簧片结构
    - 焊接尾部长度:支持不同PCB厚度,从0.063英寸到0.094英寸(1.6毫米至2.4毫米)
    - 介电材料:液态结晶聚合物(UL 94V0认证)
    - 接触材料:磷青铜
    - 镀层选项:30微英寸(0.76微米)金,15微英寸(0.38微米)金,4微英寸(0.1微米)金,锡
    - 电压等级:最大125 Vrms
    - 电流等级:最大2安培
    - 操作温度范围:
    - 锡镀层:-40°C 至 +105°C
    - 金镀层:-40°C 至 +125°C
    - 绝缘耐压:650 VAC
    - 温度升高:30°C@1.6A
    - 机械强度:
    - 插拔力:插:最大2.2牛顿;拔:最小0.2牛顿
    - 接触件保持力:板端连接器最小5牛顿;线端连接器最小10牛顿
    - 震动:无超过1微秒的电气中断
    - 冲击:无超过1微秒的电气中断
    - 卡扣耐用性:25次循环
    - 搭配正向卡扣的啮合/脱离力:啮合最大6牛顿;脱离最小20牛顿
    - 可焊性:最高可达260°C的回流焊接

    产品特点和优势


    - 空间节约:相比传统2.54 mm中心线连接器,可节省38%的PCB空间。
    - 高可靠性:采用双点接触设计,提供更可靠的信号传输。
    - 多样性:多种板对板堆叠组合方式,满足各种应用需求。
    - 易于装配:支持自动表面贴装和通孔再流制造工艺。
    - 稳定性:针对高振动环境设计的防松卡扣变体。
    - 人体工程学:配备正向卡扣变体,确保方便的插拔过程。
    - 互换性:接口与主要品牌其他型号的插座可互换。
    - 终端选择多样:多种接线端子选项,提高设计灵活性。
    - 快速安装:无需剥线即可完成安装的IDC线缆接口。

    应用案例和使用建议


    该系统广泛应用于各种工业设备,如PLC、伺服驱动器、机器人、自动化导向车辆、物料搬运设备、工业控制系统、仪器仪表及测试设备、楼宇自动化设备、医疗设备和能源存储系统。根据手册中的配置参数,可以针对特定应用设计相应的连接解决方案。例如,在自动化导向车辆和物料搬运设备中,可以选用垂直或水平方向的垂直穿孔接头来实现紧凑的设计和可靠的连接。建议在设计时仔细考虑空间布局和工作环境的要求,以确保最佳性能和长期稳定性。

    兼容性和支持


    该系统的连接器具有高度的互换性,可以与其他主要品牌的插座配合使用。制造商提供全面的技术支持,包括在线资源、文档和客户服务中心,以帮助用户解决任何技术难题。

    常见问题与解决方案


    - 问题:无法准确插入连接器。
    - 解决方案:检查插针和插座是否正确对齐,确保无灰尘或杂质阻碍插针进入。
    - 问题:连接不稳定。
    - 解决方案:检查接头是否正确固定,确保没有外部震动影响连接。
    - 问题:信号质量下降。
    - 解决方案:确认接头材料和镀层符合设计要求,定期清洁接头以去除氧化物。

    总结和推荐


    综上所述,AMPMODU 2 mm 互连系统凭借其紧凑的设计、可靠的性能和多样化的应用方案,在工业应用中表现出色。无论是从空间利用还是信号传输角度,该系统都是一个值得信赖的选择。强烈推荐给需要高性能连接解决方案的应用场景,尤其是在空间有限且要求高的环境中。

1-2317211-1参数

参数
针脚数 11pin
触头镀层
排数 1
类型 Latch Lock,Receptacle
颜色 黑色
电缆端接 IDC
间距 2mm
线规 26-30 AWG
触头镀层厚度 1.27μm
安装方式 导线安装,自由悬挂,通孔安装
包装方式 管装
