1-2443555-8

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 1.5KV 1KA 底座安装 300mm(长度)*140mm(高度)
供应商型号: 174-1-2443555-8-ND
供应商: Digi-Key
标准整包数: 1

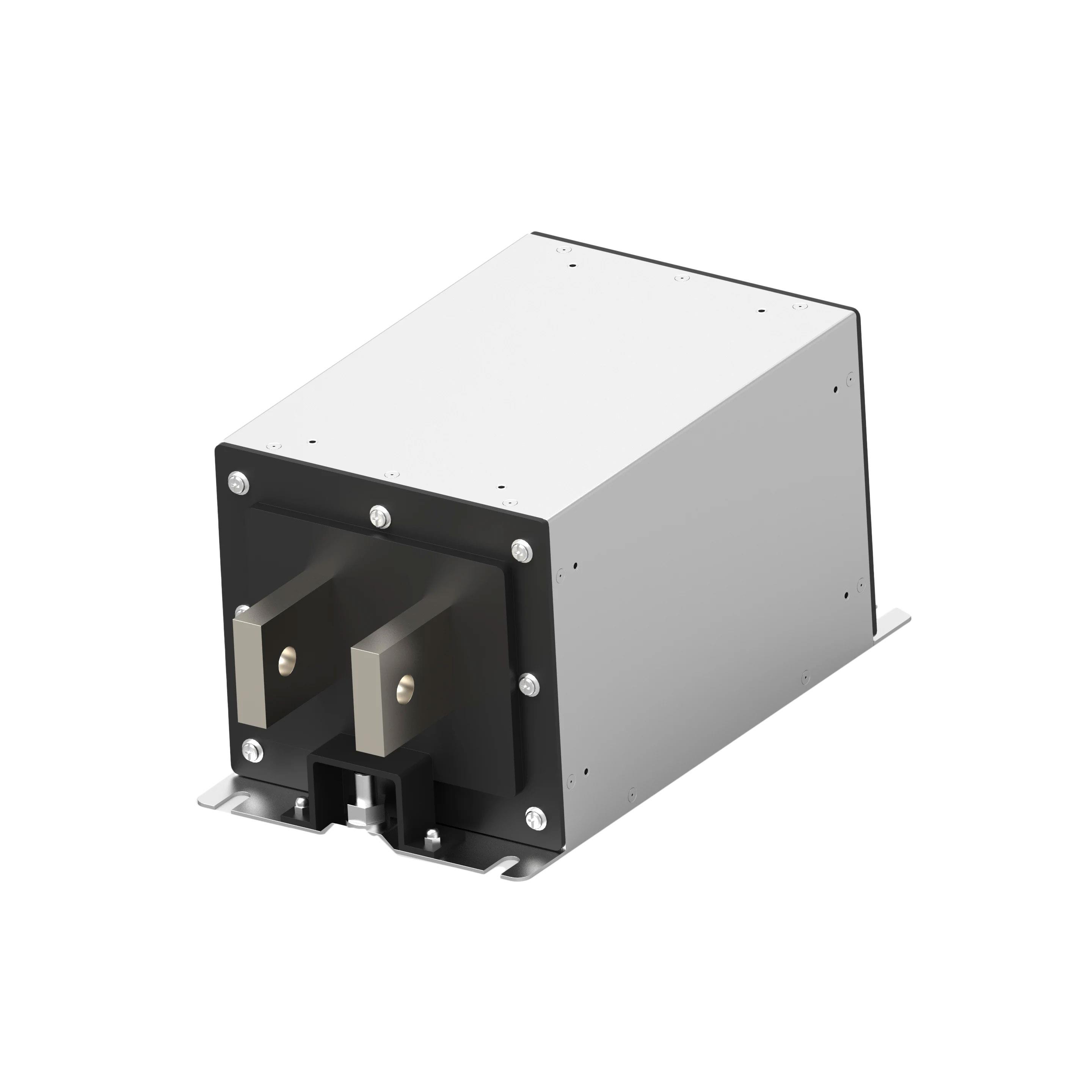

TE CONNECTIVITY EMI滤波器 1-2443555-8

1-2443555-8概述

    EVX Series High Voltage DC EMI Filter for Electric Vehicle Applications

    产品简介


    EVX系列是一款专为电动汽车(EV)充电应用设计的高电压直流滤波器。该系列滤波器通过提供电磁干扰(EMI)衰减来确保电动汽车充电系统的稳定运行。其设计符合IEC/EN 61851-23车辆传导充电系统标准,适用于Level 3及以上的电动汽车快速充电应用,功率范围从75kW到2.4MW。

    技术参数


    以下是EVX系列的主要技术规格:
    - 最大连续工作电压:500VDC / 1000VDC / 1500VDC
    - 额定电流:150A至1600A @ 55°C
    - 工作频率:直流电
    - 高压测试电压:
    - 500VDC:±DC 2000 VDC for 2秒;DC+/DC- to E:±DC 2500 VDC for 2秒
    - 1000VDC:±DC 3600 VDC for 2秒;DC+/DC- to E:±DC 6000 VDC for 2秒
    - 1500VDC:±DC 3600 VDC for 2秒;DC+/DC- to E:±DC 6000 VDC for 2秒
    - 过载能力:额定电流的135%可持续15分钟
    - 操作温度范围:-40°C 至 +100°C
    - 燃点等级:对应UL 94 V-0或更优
    - 功能特性:对应UL 60939-3

    产品特点和优势


    - 先进的设计:EVX系列具有三种高电压等级(500V、1000V、1500V),可提供四种级别的高衰减性能。
    - 大功率支持:可处理从75kW到2.4MW的快速充电器。
    - 多样化配置:提供了不同额定电流和电容选项,以满足不同的应用需求。
    - 紧凑设计:小尺寸设计适合方便安装。
    - 合规性:符合EV传导充电系统标准IEC/EN 61851-23,支持UL 2202 EV充电系统设备标准。

    应用案例和使用建议


    - 电动汽车快速充电站:适合应用于Level 3及以上的电动汽车快速充电应用。
    - 电池储能解决方案(BESS):适用于储能系统,以提高效率和稳定性。
    - 太阳能转换系统:可用于太阳能发电系统的直流侧,提升电力质量和可靠性。
    使用建议:根据具体应用需求选择合适的额定电流和电压等级。确保系统设计充分考虑环境条件,特别是高温环境下的热管理措施。

    兼容性和支持


    - 兼容性:EVX系列适用于各种电动汽车充电系统,可以与其他常见的电动汽车充电设备兼容。
    - 支持:TE Connectivity提供标准保修条款,如有任何技术问题或需要技术支持,可通过官方渠道联系获取帮助。

    常见问题与解决方案


    - 问题:滤波器出现过载。
    - 解决方案:检查并调整负载电流,确保不超过额定电流值。
    - 问题:设备无法正常启动。
    - 解决方案:检查电源输入电压是否符合要求,确认所有连接正确无误。
    - 问题:设备出现故障代码。
    - 解决方案:参考用户手册查找故障代码对应的说明,并按指引排除故障。

    总结和推荐


    综上所述,EVX系列高电压直流滤波器具备多种优点,包括高电压适应性、大电流承载能力和多样化的配置选项,使其成为电动汽车充电应用的理想选择。特别是其符合国际标准的设计和卓越的性能,使得它在市场上具有显著的竞争优势。我们强烈推荐使用EVX系列滤波器,尤其是对于需要高效、稳定和可靠的电力传输的应用场景。

1-2443555-8参数

参数
ESD保护 -
额定电流 1KA
中心频率 -
电路技术 -
通道数 -
滤波器阶数 -
额定电压-DC 1.5KV
电阻 -
电感值 -
电容值 -
截止频率 -
长*宽*高 300mm(长度)*140mm(高度)
安装方式 底座安装
包装方式 盒装

1-2443555-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2443555-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 1-2443555-8 1-2443555-8数据手册

1-2443555-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
