2443552-6

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 500V 300A 法兰安装 245mm(长度)*128mm(高度)
供应商型号: 174-2443552-6-ND
供应商: Digi-Key
标准整包数: 1

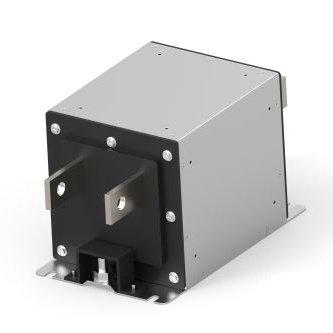

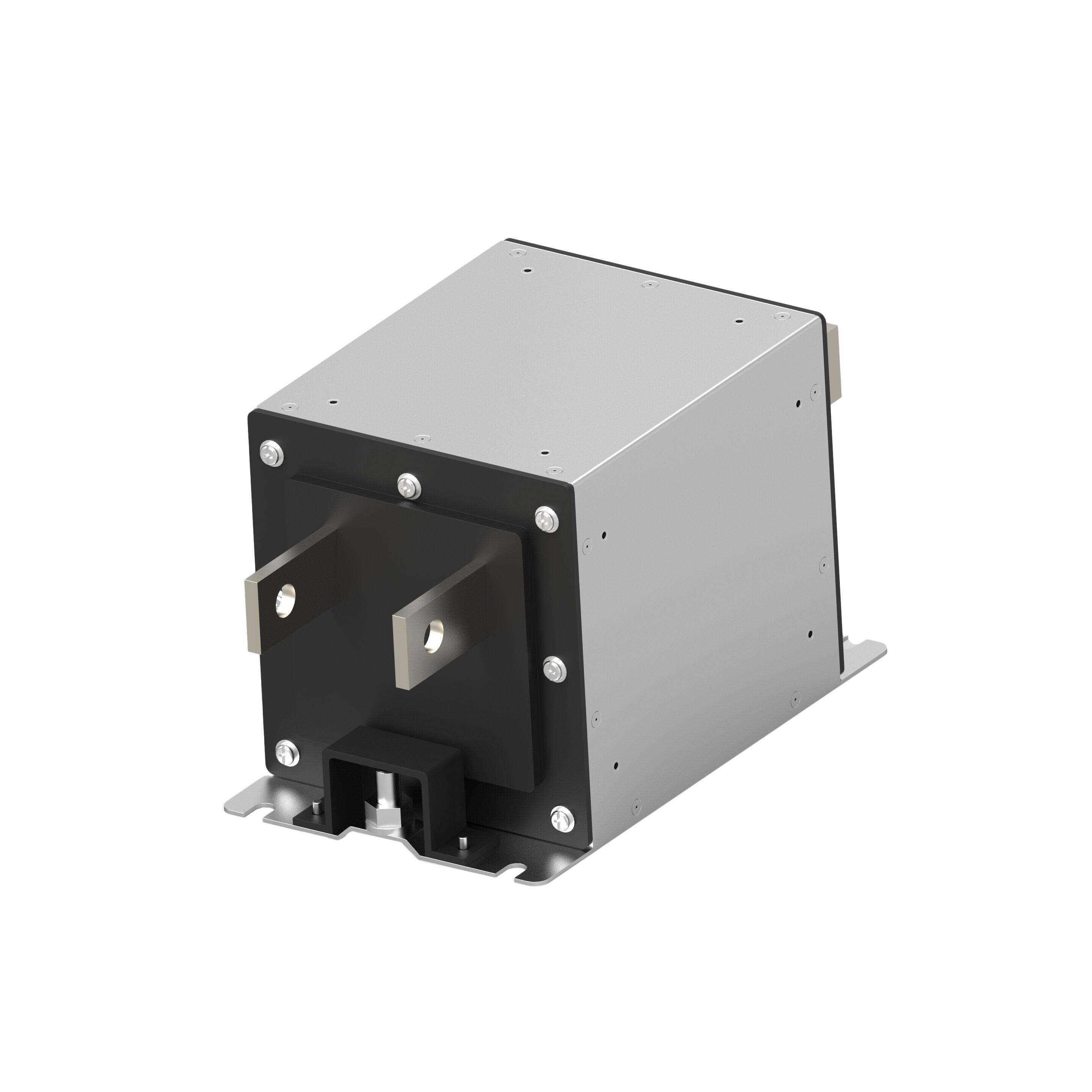

TE CONNECTIVITY EMI滤波器 2443552-6

2443552-6概述

    EVX 系列:适用于电动汽车应用的高压直流滤波器

    产品简介


    EVX系列是专为电动汽车(EV)充电应用设计的高压直流滤波器。这些滤波器符合国际电工委员会/欧洲标准(IEC/EN 61851-23)的电动汽车传导式充电系统标准。该系列产品主要用于电动车辆快速充电站、电池储能解决方案(BESS)、太阳能转换系统及电力转换系统等领域。

    技术参数


    - 额定电压:500VDC / 1000VDC / 1500VDC
    - 额定电流:150A 至 1600A @55°C
    - 工作频率:DC
    - 高电位测试电压:
    - 500VDC:DC±, > DC 2000 VDC 2秒,DC+/DC-至E> DC 2500 VDC 2秒
    - 1000VDC:DC±, > DC 3600 VDC 2秒,DC+/DC-至E> DC 6000 VDC 2秒
    - 1500VDC:DC±, > DC 3600 VDC 2秒,DC+/DC-至E> DC 6000 VDC 2秒
    - 过载能力:额定电流的135%持续15分钟
    - 工作温度范围:-40°C至+100°C
    - 气候类别:40/100/21
    - 阻燃等级:符合UL 94 V-0或更高级别
    - 功能设计:符合UL 60939-3标准

    产品特点和优势


    - 创新设计:EVX系列拥有三种高电压级别(500V、1000V、1500V),并提供四种高衰减性能水平——标准无接地电容、中等性能和高性能等级。
    - 大电流处理能力:从150A到1600A,能够处理高达2.4MW的快速充电器功率。
    - 紧凑设计:体积小巧,便于安装,适用于各种应用场景。
    - 多功能选项:通过不同的接地电容选择,可以满足不同性能需求。
    - 认证和标准合规:符合多个国际和国家标准,如IEC/EN 61851-23和UL 2202。

    应用案例和使用建议


    - 电动汽车快速充电站:适用于75kW到2.4MW的快充应用,确保充电系统的稳定性和高效性。
    - 电池储能解决方案:用于能量存储系统中,提高系统效率和可靠性。
    - 太阳能转换系统:有助于提升太阳能发电系统的整体性能。
    - 电力转换系统:确保电源转换过程中的电磁干扰得到有效抑制。
    使用建议:在安装过程中,应注意滤波器的接地和布线,以避免不必要的电磁干扰。此外,定期进行维护检查,确保其始终处于最佳工作状态。

    兼容性和支持


    - 兼容性:该产品适用于多种类型的电动汽车充电系统,并且与其他相关设备具有良好的兼容性。
    - 技术支持:TE Connectivity提供全面的技术支持和售后服务,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - Q: 如何判断是否需要更换滤波器?
    - A: 检查滤波器的性能衰减情况,如果发现性能明显下降,则可能需要更换新的滤波器。
    - Q: 在高温环境下如何保证滤波器的正常工作?
    - A: 确保滤波器的额定工作温度范围覆盖使用环境的最高温度,同时采取适当的散热措施。

    总结和推荐


    EVX系列高压直流滤波器凭借其高性能、高可靠性以及广泛的适用性,在电动汽车充电及相关领域表现出色。无论是用于快速充电站还是储能系统,其优良的设计和卓越的性能使其成为市场的优选。我们强烈推荐这一系列产品给所有对电动汽车基础设施建设有兴趣的专业人士。

2443552-6参数

参数
ESD保护 -
电感值 -
中心频率 -
额定电压-DC 500V
额定电流 300A
通道数 -
滤波器阶数 -
电路技术 -
电阻 -
截止频率 -
电容值 -
长*宽*高 245mm(长度)*128mm(高度)
安装方式 法兰安装
包装方式 盒装

2443552-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2443552-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 2443552-6 2443552-6数据手册

2443552-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 584.6984 ¥ 4893.1947
10+ $ 535.6395 ¥ 4482.6332
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4893.19
