3-794629-2

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3mm 2 2pin 5A 760nm 金 黑色 贴片安装 7mm(长度)*11.18mm(高度)
供应商型号: N-3-794629-2
供应商: 云汉优选
标准整包数: 150
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 3-794629-2

3-794629-2概述


    产品简介

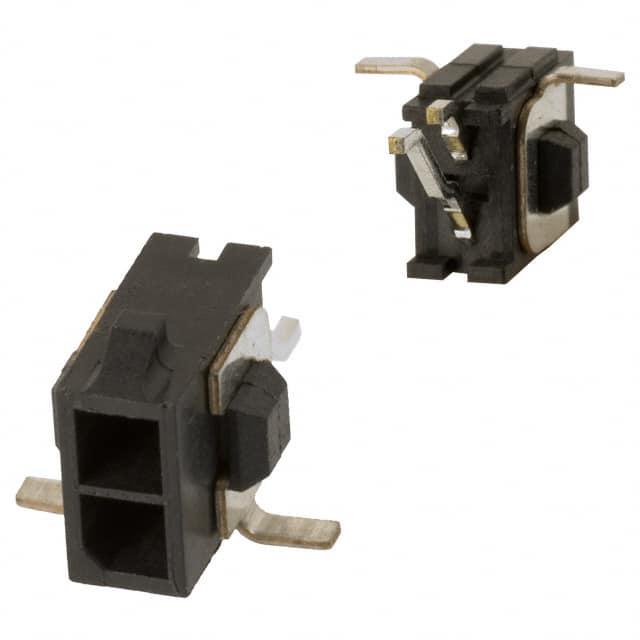

    3-794629-2 PCB Mount Header
    3-794629-2是一款用于印刷电路板(PCB)的直角焊接到板式连接器,适用于2位置接口。该连接器具有3毫米[0.118英寸]的中心线间距,采用完全屏蔽设计,表面安装,并采用镀金工艺。这款连接器属于Micro MATE-N-LOK系列,特别适合电源应用,确保高可靠性连接。

    技术参数


    - 中心线间距:3毫米[0.118英寸]
    - 位置数:2
    - 行数:2
    - 焊接方式:表面贴装
    - 连接器系统:焊接到板式
    - 外形:矩形
    - PCB安装方向:直角
    - 电气特性:
    - 额定电压:250 VAC
    - 接触电流:最大5安培
    - 工作温度范围:-40°C至105°C [-40°F至221°F]
    - 机械特性:
    - 插配对齐方式:极化
    - 插配保持力:锁定结构
    - 接触形状:方形
    - 接触材料:黄铜基底,镀金
    - 接触区域长度:4.15毫米[0.163英寸]
    - 接触尺寸:0.64毫米[0.025英寸]
    - 包装特征:
    - 包装数量:150个
    - 包装方法:带状

    产品特点和优势


    3-794629-2具有以下独特功能和优势:
    - 高可靠性:采用镀金工艺,提高电接触稳定性和耐久性。
    - 全面防护:完全屏蔽设计,提供电磁干扰(EMI)保护。
    - 高性能电气特性:额定电压为250 VAC,适用于多种高功率应用。
    - 紧凑设计:直角焊接到板式结构,节省空间,便于布局。
    - 兼容性强:与同类产品和标准兼容,方便集成到现有系统中。

    应用案例和使用建议


    3-794629-2广泛应用于通信设备、工业控制、医疗设备等领域。例如,在通信设备中,该连接器可用于电源模块的连接。对于使用建议,我们建议:
    - 在使用前检查产品的包装和标识,确保所有组件齐全。
    - 在焊接过程中,严格按照制造商的焊接工艺进行,以保证良好的电气连接。
    - 在实际安装时,应注意连接器的极化方向,确保正确插配。
    - 定期检查连接器的外观和电气性能,确保长期可靠运行。

    兼容性和支持


    3-794629-2与Micro MATE-N-LOK系列的其他产品兼容,适用于多种行业标准。厂商提供了强大的技术支持,如需支持请拨打+1 800 522 6752。此外,该产品符合欧盟RoHS指令和REACH法规,确保环境友好和安全使用。

    常见问题与解决方案


    以下是使用过程中可能遇到的一些常见问题及其解决方案:
    - 问题:焊接后发现接触不良
    - 解决方案:检查焊接工艺是否正确,确保焊接质量和温度控制适当。

    - 问题:连接器无法正确插入
    - 解决方案:检查连接器极化方向,确保正确对齐。

    - 问题:连接器损坏
    - 解决方案:更换新的连接器,注意操作过程中避免过度弯曲或施加过大的力量。

    总结和推荐


    3-794629-2 PCB Mount Header凭借其高可靠性、全面防护和优良的电气性能,成为适用于各种高功率应用的理想选择。它不仅在通信设备、工业控制等领域表现出色,而且易于集成和维护。强烈推荐在需要可靠电源连接的应用中使用该产品。对于更多详细信息和技术文档,可以访问TE官网。

3-794629-2参数

参数
针脚数 2pin
颜色 黑色
防护等级 -
触头镀层厚度 - 配接 760nm
排数 2
触头镀层 - 配接
间距-配接 3mm
额定电流 5A
类型 Header,Locking Ramp
长*宽*高 7mm(长度)*11.18mm(高度)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

3-794629-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-794629-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 3-794629-2 3-794629-2数据手册

3-794629-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
