254538-E

厂牌: TE CONNECTIVITY
产品描述: Header,Latch Holder 1.27mm 2 32pin 1.7A 金 贴片安装 25.4mm(长度)*7.2mm(高度)
供应商型号: AV-A-AMP254538E
供应商: Avnet
标准整包数: 280
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 254538-E

254538-E概述

    #

    产品简介

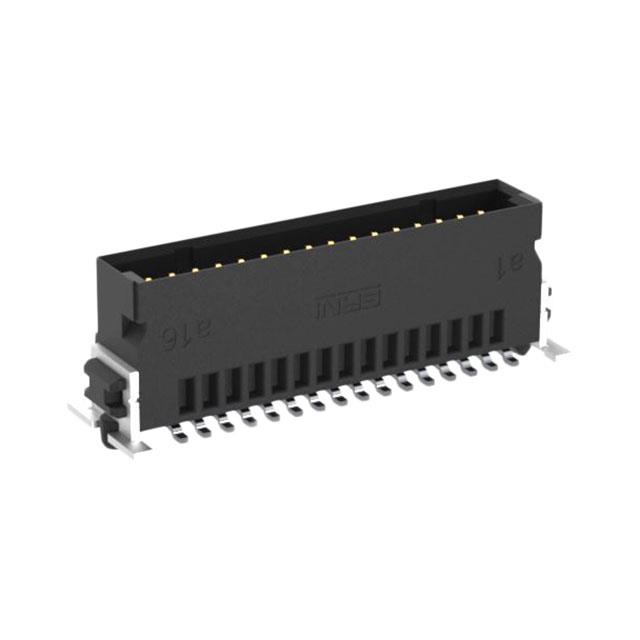

    ERNI SMC 254538-E是一款垂直安装的板对板连接器,具有32个位置,中心线间距为1.27毫米(0.05英寸),采用全屏蔽设计,镀金接触面,表面贴装。这种连接器适用于各种电路应用,如电源和信号传输。它特别适合于高密度电子系统的设计,可以在苛刻的工作环境中稳定运行。

    技术参数


    主要特征
    - 产品类型:PCB安装式头(垂直方向)
    - 连接方式:板对板
    - 位置数量:32
    - 中心线间距:1.27毫米(0.05英寸)
    - 屏蔽类型:全屏蔽
    - 镀层材料:金(Au)
    - 装配类型:表面贴装
    - 供应商:ERNI SMC
    电气特性
    - 额定电压:最大500 Vrms
    - 接触电流:最大1.7安培
    - 接触长度:4毫米(0.157英寸)
    - PCB端接触电镀厚度:4-6微米(157.48-236.22微英寸)
    机械特性
    - 连接器长度:25.4毫米(1英寸)
    - 连接器高度:8.25毫米(0.325英寸)
    - 连接器宽度:7.2毫米(0.283英寸)
    - 从PCB到顶端的高度:8.25毫米(0.325英寸)
    - 行间距:1.27毫米(0.05英寸)
    - 堆叠高度:3.25毫米(0.128英寸)
    使用条件
    - 操作温度范围:-55至125摄氏度(-67至257华氏度)
    认证标准
    - 兼容认证标准:DIN, UL
    - 合规材料:符合RoHS、ELV和REACH规定

    产品特点和优势


    1. 全屏蔽设计:确保电磁干扰最小化,提升信号完整性。
    2. 金镀层接触面:提高耐腐蚀性,延长使用寿命。
    3. 高可靠性:在恶劣环境下仍能保持稳定的连接性能。
    4. 高电流承载能力:最大可达1.7安培,适用于多种电源应用。

    应用案例和使用建议


    应用案例
    该连接器广泛应用于消费电子产品、工业控制系统、医疗设备和汽车电子等领域。例如,在智能家居系统中,ERNI SMC 254538-E可用于连接各种传感器和执行机构,实现高效的数据传输。
    使用建议
    - 在高湿度环境下使用时,应采取适当的防护措施以防止腐蚀。
    - 高温环境下建议进行额外散热设计以保护连接器。

    兼容性和支持


    兼容性
    该连接器与ERNI系列中的其他产品具有良好的兼容性,易于组装和维护。
    厂商支持
    如有任何技术支持需求,可以拨打免费电话+1 800 522 6752联系厂商获取帮助。

    常见问题与解决方案


    常见问题
    1. 接触不良
    - 解决方法:检查连接器的清洁情况,确保无氧化物或其他杂质。
    2. 温度过高导致故障
    - 解决方法:增加散热措施,如加装散热片或改进散热结构。

    总结和推荐


    ERNI SMC 254538-E是一款可靠且多功能的板对板连接器,具备优秀的电气性能和机械稳定性。其全屏蔽设计和高电流承载能力使其成为严苛应用环境的理想选择。综上所述,强烈推荐使用此产品。

254538-E参数

参数
类型 Header,Latch Holder
间距-配接 1.27mm
触头镀层 - 配接
排数 2
额定电流 1.7A
防护等级 -
针脚数 32pin
触头镀层厚度 - 配接 -
颜色 -
长*宽*高 25.4mm(长度)*7.2mm(高度)
安装方式 贴片安装
包装方式 卷带包装

254538-E厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

254538-E数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 254538-E 254538-E数据手册

254538-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
