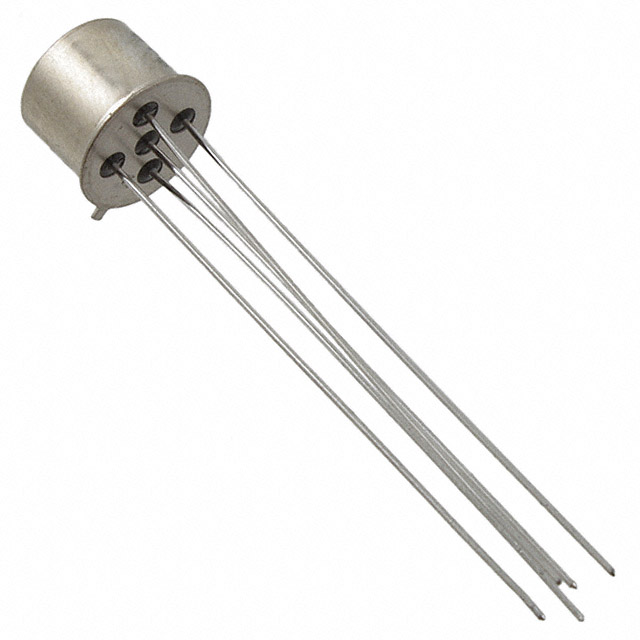

J1MAC-26XM

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 2ms 2ms 1A 28V 26.5V SPDT(1 Form C) 1.56KΩ 13mA 115V 通孔安装 9.4mm(长度)*9.4mm(高度)
供应商型号: J1MAC-26XM
供应商: Master
标准整包数: 1
TE CONNECTIVITY 信号继电器 J1MAC-26XM

J1MAC-26XM概述

    高性能低信号继电器:MA/MAD/MADD 系列

    产品简介


    TE Connectivity 的 CII 系列高性能低信号继电器(型号 MA、MAD 和 MADD)专为高可靠性和极端环境下应用而设计。该系列继电器采用标准 TO-5 封装,具有双极电动保持功能,额定电流范围从 1.0A 及以下。它们被广泛应用于航空、航天、工业自动化及军事等领域。

    技术参数


    该系列继电器的主要技术参数如下:
    - 接触类型:双极电动保持 (DPDT)
    - 接触材料:金/铂/钯/银合金(镀金)
    - 接触电阻:初期 < 100 毫欧,寿命后 < 200 毫欧
    - 机械寿命:100 万次操作
    - 额定电压范围:
    - MA/MAD:5 至 30 Vdc
    - MADD:5 至 26.5 Vdc
    - 线圈功率:最大 675 mW @ 25°C
    - 电气特性:
    - 电阻负载:1.0 A @ 28 Vdc
    - 感性负载:0.2 A @ 28 Vdc(0.32 Henry)
    - 低电平负载:30 μA @ 50 mVdc
    - 中间电流负载:0.1 A @ 28 Vdc
    - 操作时间:
    - MA:2.0 ms
    - MAD/MADD:4.0 ms
    - 释放时间:
    - MA:1.5 ms
    - MAD/MADD:4.0 ms
    - 隔离电压:500 Vrms @ 60 Hz
    - 绝缘电阻:最小 10,000 兆欧 @ 500 Vdc
    - 温度范围:-65°C 到 +125°C
    - 重量:
    - MA/MAD:约 0.09 盎司(2.55 克)
    - 带散热垫的 MADD:约 0.10 盎司(2.80 克)

    产品特点和优势


    - 封闭式设计:确保长期可靠性并保护内部结构。
    - 高抗震和振动等级:适用于恶劣环境。
    - 可选内置抑制二极管:提升抗干扰能力。
    - 优良的射频开关性能:适合高频应用。
    - 认证齐全:符合 MIL-R-39016 标准。

    应用案例和使用建议


    该系列继电器可用于航空电子系统、雷达系统和通信设备中。例如,在航空航天应用中,它可以用于切换不同类型的信号源。对于高温或振动严重的环境,需要考虑选择带有散热垫的型号。此外,应避免长时间超负荷使用,以防止接触电阻增加。

    兼容性和支持


    该继电器与市场上主流的电气连接器和电路板具有良好的兼容性。TE Connectivity 提供全面的技术支持和售后保障,包括在线技术支持、培训和服务热线。用户可以随时通过官方渠道获取帮助。

    常见问题与解决方案


    - 问题:继电器操作时间过长。
    - 解决方案:检查输入电压是否符合规定值,如异常则调整电源电压。
    - 问题:接触电阻异常增加。
    - 解决方案:检查连接部分是否松动,清洁触点或更换继电器。
    - 问题:电磁干扰。
    - 解决方案:添加外部滤波器或选用内置抑制二极管的型号。

    总结和推荐


    综上所述,TE Connectivity 的 CII 系列低信号继电器具备出色的性能和可靠性。对于需要高稳定性和耐用性的场合,这些继电器是理想的选择。建议在航空航天、工业控制和高可靠性要求的应用中优先考虑。如果需要进一步的技术支持或详细的选型指南,请联系 TE Connectivity 官方渠道。

J1MAC-26XM参数

参数
运行时间 2ms
直流线圈电压 26.5V
释放时间 2ms
插入损耗 -
直流开关电压 28V
交流线圈电压 -
负载电流额定值 -
绝缘 -
最大开关电流 1A
触头外形 SPDT(1 Form C)
交流开关电压 115V
线圈电流 13mA
线圈电阻 1.56KΩ
长*宽*高 9.4mm(长度)*9.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

J1MAC-26XM厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

J1MAC-26XM数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY J1MAC-26XM J1MAC-26XM数据手册

J1MAC-26XM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 190.0742 ¥ 1580.3885
5+ $ 182.0656 ¥ 1512.9995
10+ $ 178.4849 ¥ 1461.6137
21+ $ 94.4964 ¥ 773.8311
42+ $ 66.4967 ¥ 544.5414
63+ $ 65.1674 ¥ 533.6557
84+ $ 65.1674 ¥ 533.6557
库存: 8
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1580.38
